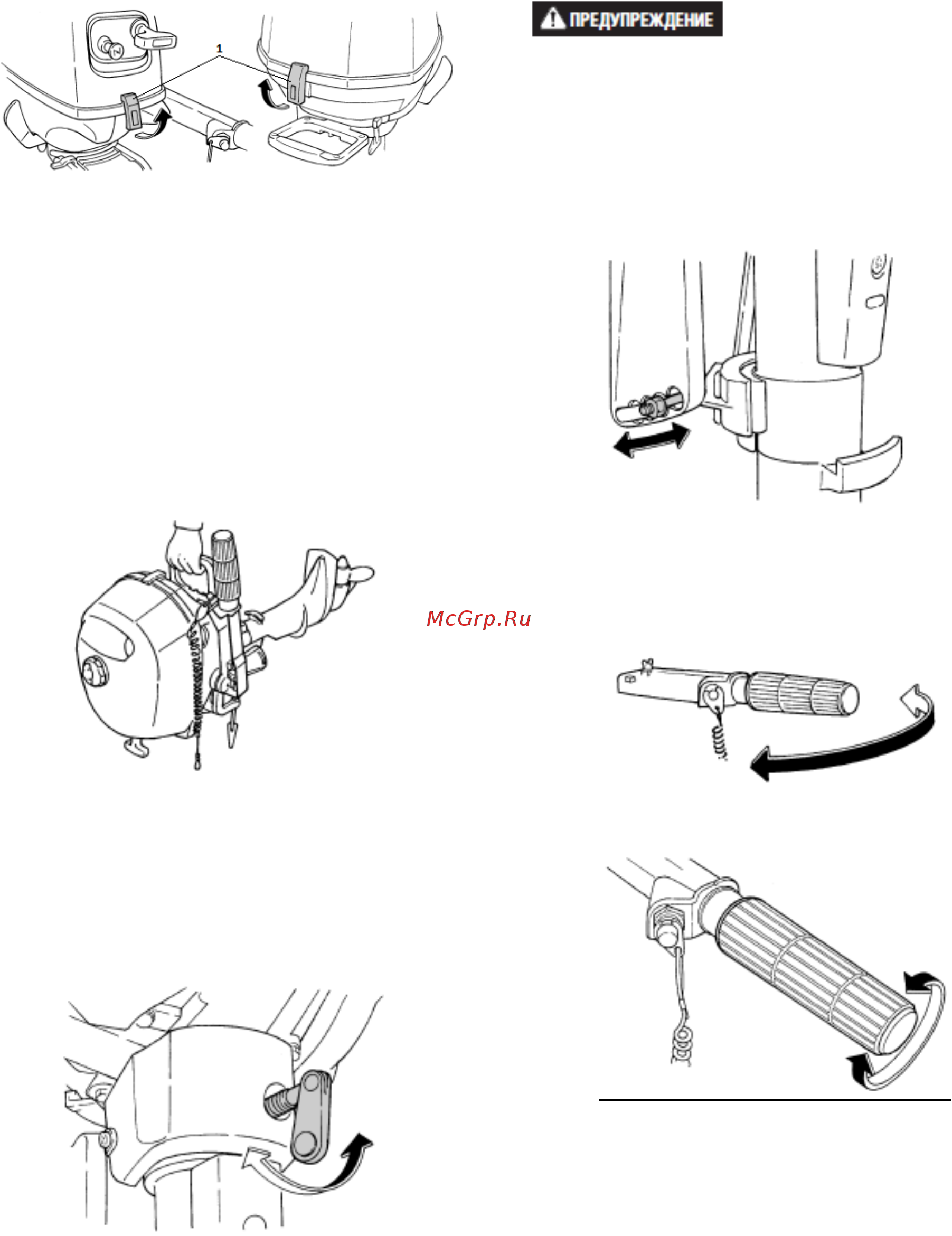

Рычаг замка колпака
1) Рычаг замка колпака
Колпак крепится двумя рычагами, спереди и
сзади мотора. Для снятия колпака потяните
нижнюю часть рычага на себя и снимите кол-
пак. При установке колпака на место убеди-
тесь, что он правильно оделся на поддон,
затем зацепите верхнюю часть рычага за со-
ответствующий зацеп на колпаке и нажмите
на нижнюю часть рычага. Убедитесь в на-
дежности крепления колпака.
Ручка для переноски
1) Ручка для переноски
В задней части подвесного мотора преду-
смотрена ручка для переноски. Она позволит
вам легко перенести мотор одной рукой.
Устройство регулирования уси-
лия поворота руля
Данное устройство обеспечивает регулируе-
мое сопротивление рулевого механизма и
может быть настроено в соответствии с
предпочтениями водителя. Регулировочный
болт располагается на поворотном крон-
штейне мотора. Для увеличения сопротивле-
ния вращайте болт по часовой стрелке. Для
уменьшения сопротивления против часовой
стрелки.
Не затягивайте чрезмерно рулевой меха-
низм. Если сопротивление будет слишком
высоко, будет трудно осуществлять руление
и это может привести к аварии.
Штифт установки угла диффе-
рента
Данный штифт нужен для регулировки угла
наклона (угла атаки) мотора относительно
транца лодки.
Ручка румпеля
Для изменения направления движения судна
вращайте ручку румпеля влево, или вправо.
Поворачивайте ручку против часовой стрелки
для увеличения оборотов двигателя (скоро-
сти судна) и по часовой стрелке для умень-
шения оборотов двигателя (скорости судна).
11
