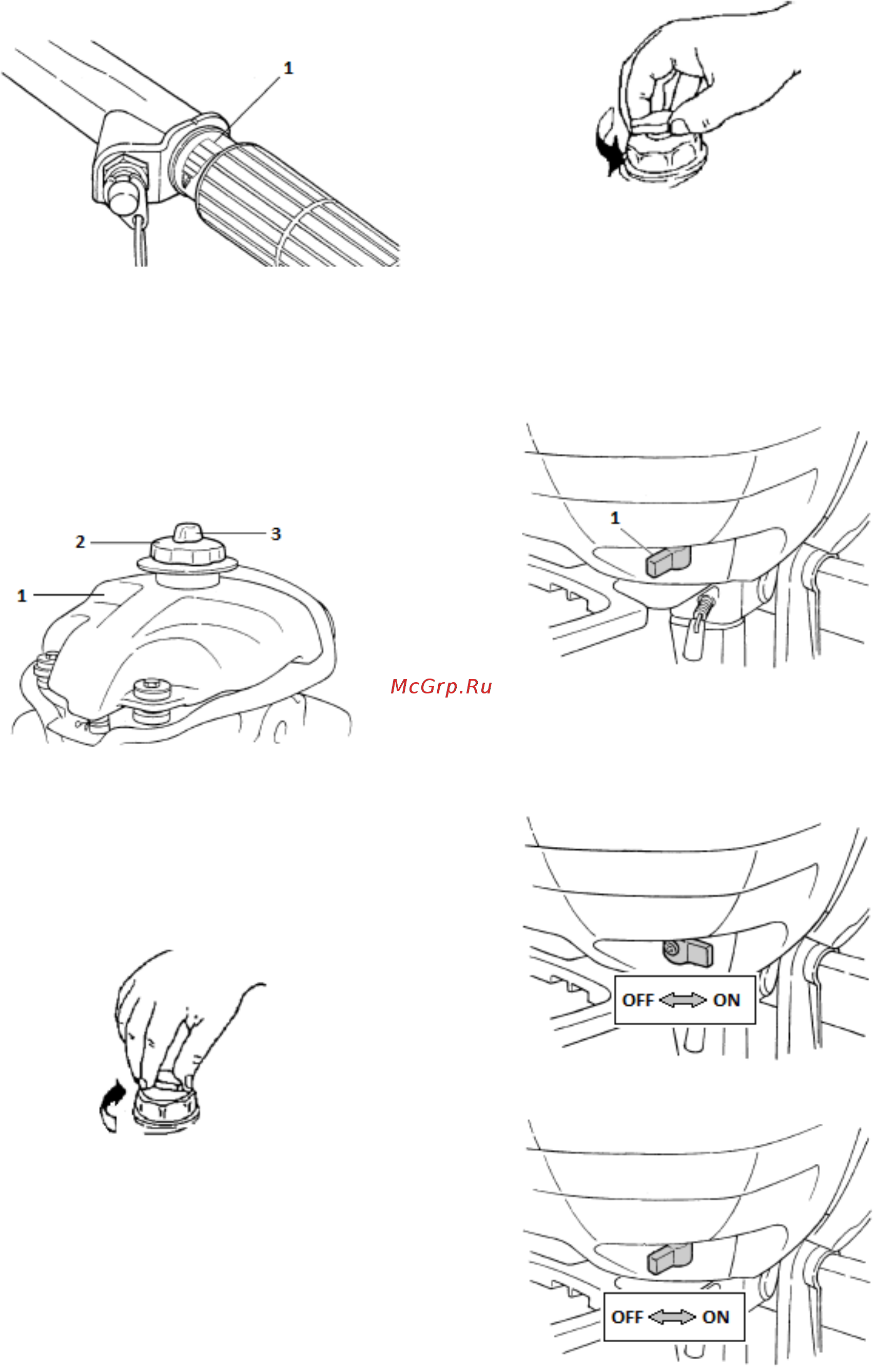

Индикатор дроссельной заслонки
1) Индикатор расхода топлива
Кривая расхода топлива на индикаторе по-
ложения заслонки указывает относительное
потребление топлива для каждого положе-
ния дросселя. Выберите то положение, кото-
рое обеспечивает наилучшие характеристики
движения судна и расхода топлива.
Встроенный топливный бак
1) Встроенный топливный бак
2) Крышка топливного бака
3) Вентиляционный клапан топливного
бака
После снятия крышки, топливный бак может
быть заправлен топливом. Для снятия крыш-
ки поверните ее против часовой стрелки.
Вентиляционный клапан находится на крыш-
ке топливного бака. При хранении или пере-
носке мотора с места на место клапан дол-
жен быть закрыт (завернут по часовой стрел-
ке), чтобы исключить подтеки топлива из ба-
ка.
При работе лодочного мотора от встроенного
топливного бака, клапан необходимо от-
крыть (отвернуть против часовой стрелки) на
2 – 3 оборота, что бы обеспечить поступле-
ние воздуха в топливный бак.
Топливный краник встроенного
бака
1) Топливный краник
Топливный краник находится на поддоне, с
задней, правой стороны лодочного мотора.
Он перекрывает подачу топлива из встроен-
ного топливного бака в карбюратор.
Чтобы открыть краник переведите его руко-
ятку в положение ON.
Чтобы закрыть краник переведите его руко-
ятку в положение OFF.
12
