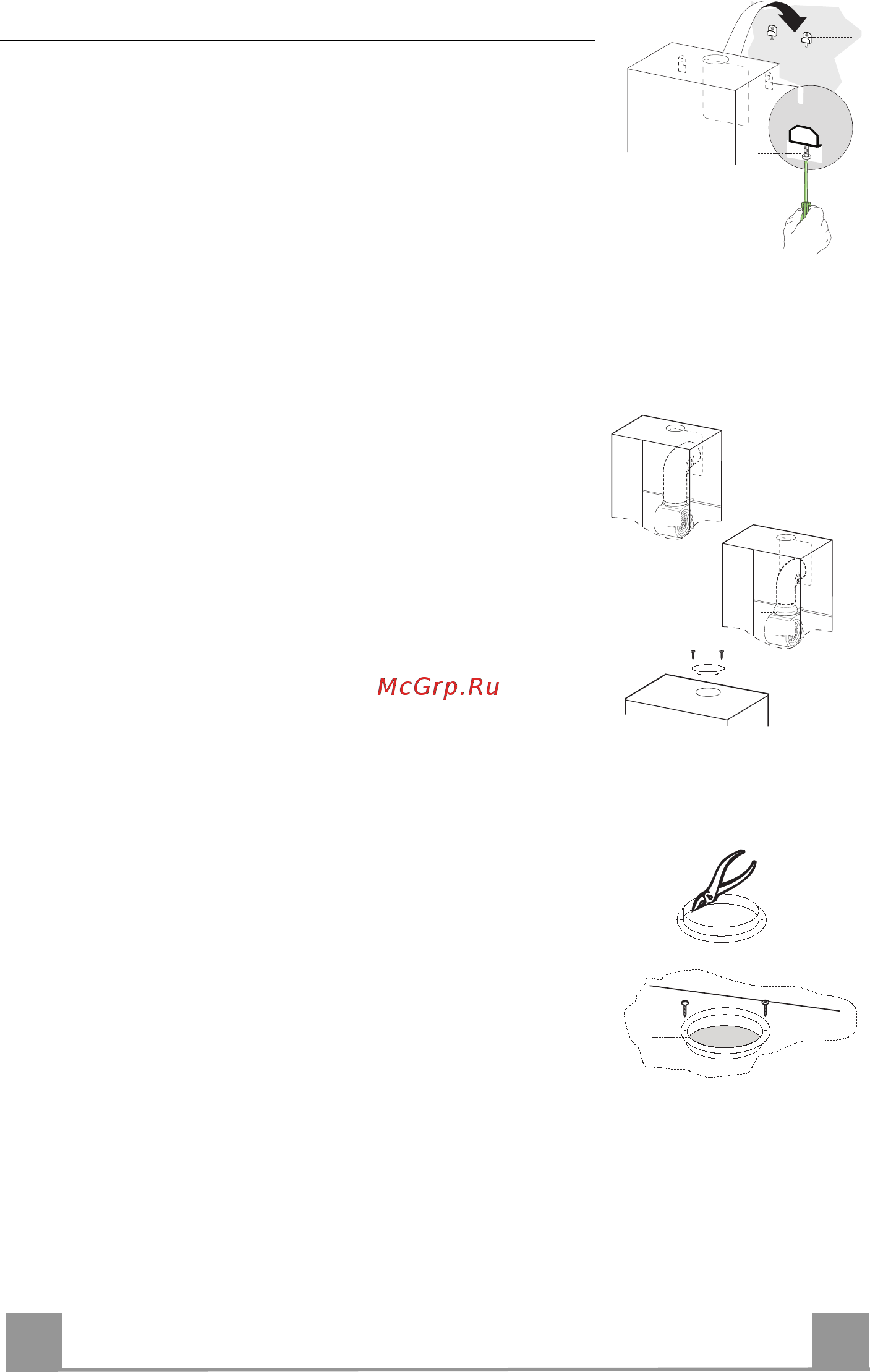

Montering av köksfläktsstomme

• Justera de två skruvarna Vr, på konsolerna 11a, vid början av

förskruvningen.

• Haka fast köksfläktsstommen på de båda konsolerna 11a.

• Öppna Comfortpanelen genom att dra i den, ta bort ett filter åt

gången, tryck dem bakåt och dra dem samtidigt nedåt.

• Nivellera köksfläktsstommen inifrån med skruvarna Vr.

11a

Anslutningar

LUFTUTSLÄPP UTSUGANDE VERSION

För installation i utsugande version anslut köksfläkten till

utsläppsrörledningen med en styv eller böjlig slang ø 150 eller

120 mm, valet lämnas åt installatören. Slangen kan komma ut

från köksfläktens övre eller från dess bakre del.

Innan du påbörjar utsugningsanslutningarna, ta bort

riktningsgallret 8 och PVC-röret 7 om detta inte redan har gjorts.

Reduktionsflänsen 9 ska enbart tas bort för att utföra anslutningar

på ø 150.

BAKRE UTSLÄPP

• Kom ihåg att utföra evakueringshålet genom att följa schemat

angivet i avsnittet borrning i vägg.

• Slå hål för det bakre utsläppshålet med en tång.

• För anslutningen med ø120 mm rör, sätt i reduktionsflänsen 9

köksfläktsstommens utsläpp.

• Fäst slangen med lämpliga slangklämmor. Nödvändigt material

medföljer inte.

• Ta bort eventuella luktfilter med aktivt kol.

• Fäst pluggen 10 på köksfläktens övre utsläpp med de

medföljande skruvarna.

ÖVRE UTSLÄPP

• För anslutningen med ø120 mm rör, sätt i reduktionsflänsen 9

köksfläktsstommens utsläpp.

• Avlägsna den mellersta delen av pluggen 10 med hjälp av en

tång och fäst den på köksfläktens övre utsläpp med de

medföljande skruvarna.

• Fäst slangen med lämpliga slangklämmor. Nödvändigt material

medföljer inte.

• Ta bort eventuella luktfilter med aktivt kol.

ø 150

ø 120
