14
www.kraton.ru
ПОДКЛЮЧЕНИЕ СТАНКА К ИСТОЧНИКУ ЭЛЕКТРОПИТАНИЯ
• Используйте только трехжильные уд-
линительные кабели с трехконтактными
вилками с заземлением и соответствую
-
щие розетки, в которые вилка включает
-
ся.
• ПРЕДУПРЕЖДЕНИЕ! Этот станок пред-
назначен для использования только в су
-
хом помещении. Нельзя допускать уста
-
новку станка во влажных помещениях и в
местах попадания влаги.
Требования к электродвигателю
• ВНИМАНИЕ! Для исключения опасности
повреждения электродвигателя, регуляр
-
но очищайте его от опилок и древесной
пыли. Таким образом, обеспечивается его
беспрепятственное охлаждение.
• Если электродвигатель не запускается
или внезапно останавливается при рабо
-
те, сразу же отключите станок.
• Отсоедините вилку кабеля электропита-
ния станка от розетки и попытайтесь най
-
ти и устранить возможную причину.
• Колебания напряжения электросети в
пределах ±5 % относительно номиналь-
ного значения не влияют на нормальную
работу станка
, но необходимо, чтобы на
электродвигатель станка подавалось
электрическое напряжение 220 В.
• Чаще всего проблемы с электродвигате-
лем станка возникают при некачествен-
ных контактах в разъемах электрических
соединений, при перегрузках, понижен
-
ном напряжении электрического питания.
• Квалифицированный электрик должен
периодически проверять все электро
-
разъемы, напряжение в электрической
питающей сети и величину тока, потре
-
бляемого станком.
• При необходимости используйте удли-
нительный кабель, соответствующий но
-
минальной мощности станка (см. раздел
«Основные технические данные»). При
использовании катушек обязательно пол
-
ностью разматывайте кабель.
• П
ОМНИТЕ! При значительной длине
удлинительного кабеля и малом попе
-
речном сечении подводящих проводов
происходит дополнительное падение
напряжения, которое может привести к
неустойчивой работе электродвигателя
станка.
• Приведенные в таблице «Длина удли-
нительного электрического кабеля и раз-
меры поперечного сечения проводов»
данные относятся к расстоянию между
электрическим распределительным щи
-
том, к которому подсоединен станок, и его
штепсельной вилкой. При этом не имеет
значения, осуществляется ли подвод
электроэнергии к станку через стацио
-
нарные подводящие провода, через удли
-
нительный кабель или через комбинацию
стационарных и удлинительных кабелей.
Удлинительный провод должен иметь на
одном конце вилку, а на другом
— розет-
ку, совместимую с электрической вилкой
Вашего станка.
Длина удлинительного
кабеля, м
Электрическое напряже-
ние, В
Поперечное сечение
жилы проводов удлини-
тельного кабеля, мм
2
до 10
220 В±5 %
1,5
до 20 2,5
Таблица «Длина удлинительного электрического кабеля и размеры поперечного сече
-
ния проводов»
47

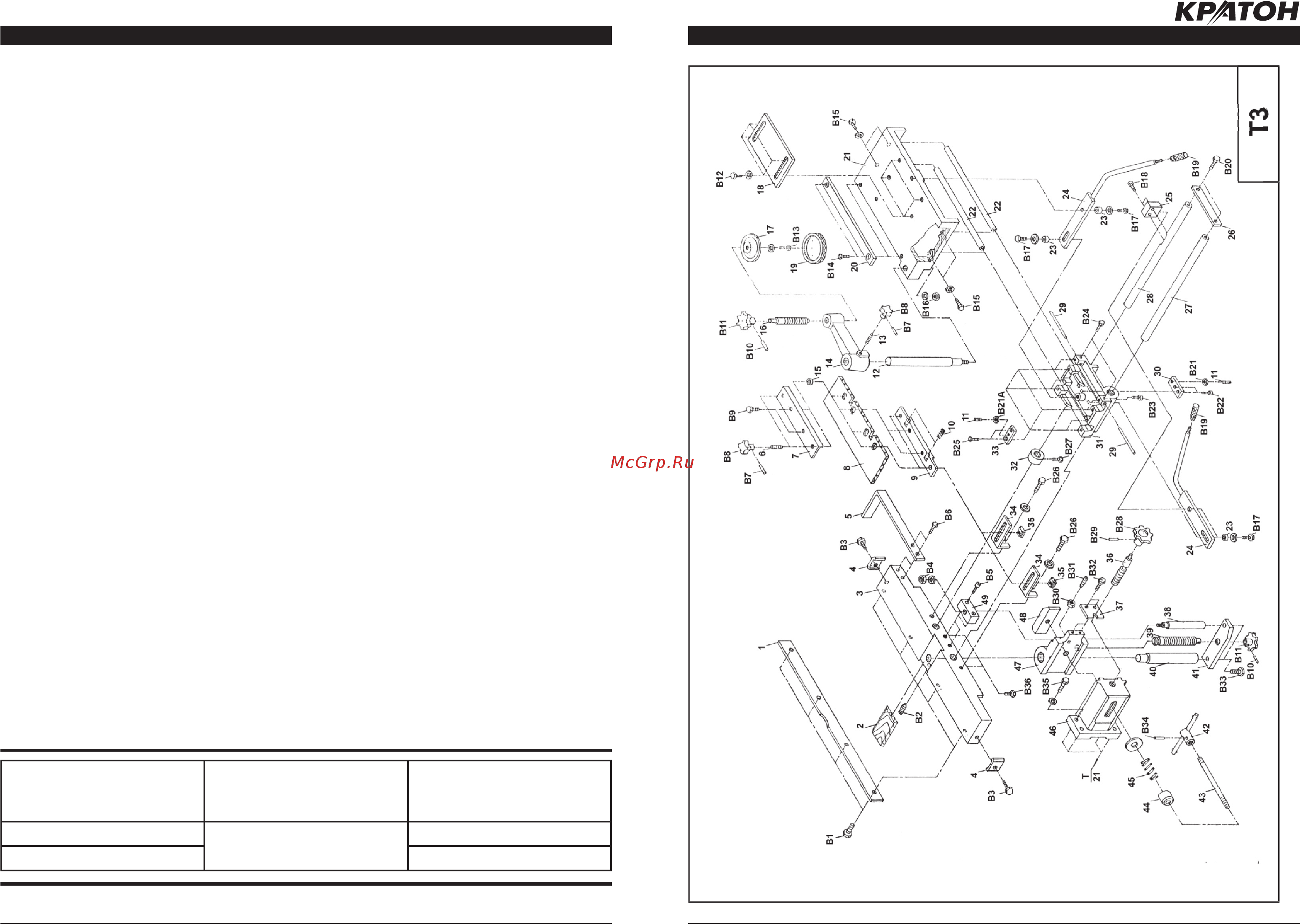

СХЕМА СБОРКИ
