Кратон wm-multi-2.2 4 01 03 002 — устройство станка: детали и сборка фрезерного оборудования [15/28]
Превью страниц
Страница 15 /
28
![Кратон wm-multi-2.2 4 01 03 002 [15/28] Фрезерный суппорт 30 ручка 31 концевая фреза 32 ручка 33 фрезерный патрон 34 ножевой вал 35 замок 36 ручка 37 ручка 38 патрубок 39 поддерживающий уголок](/views2/1244679/page15/bgf.png)
17

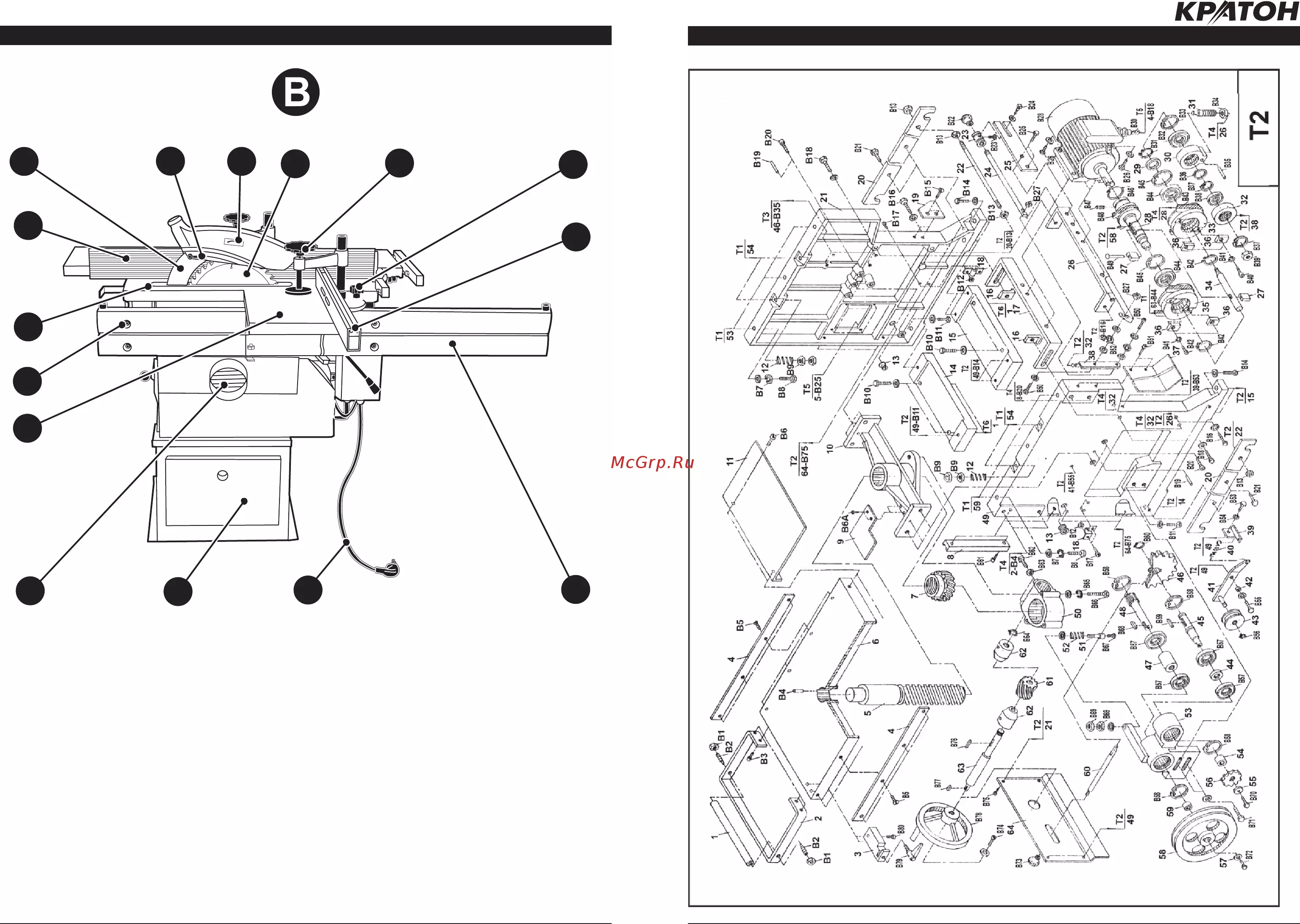

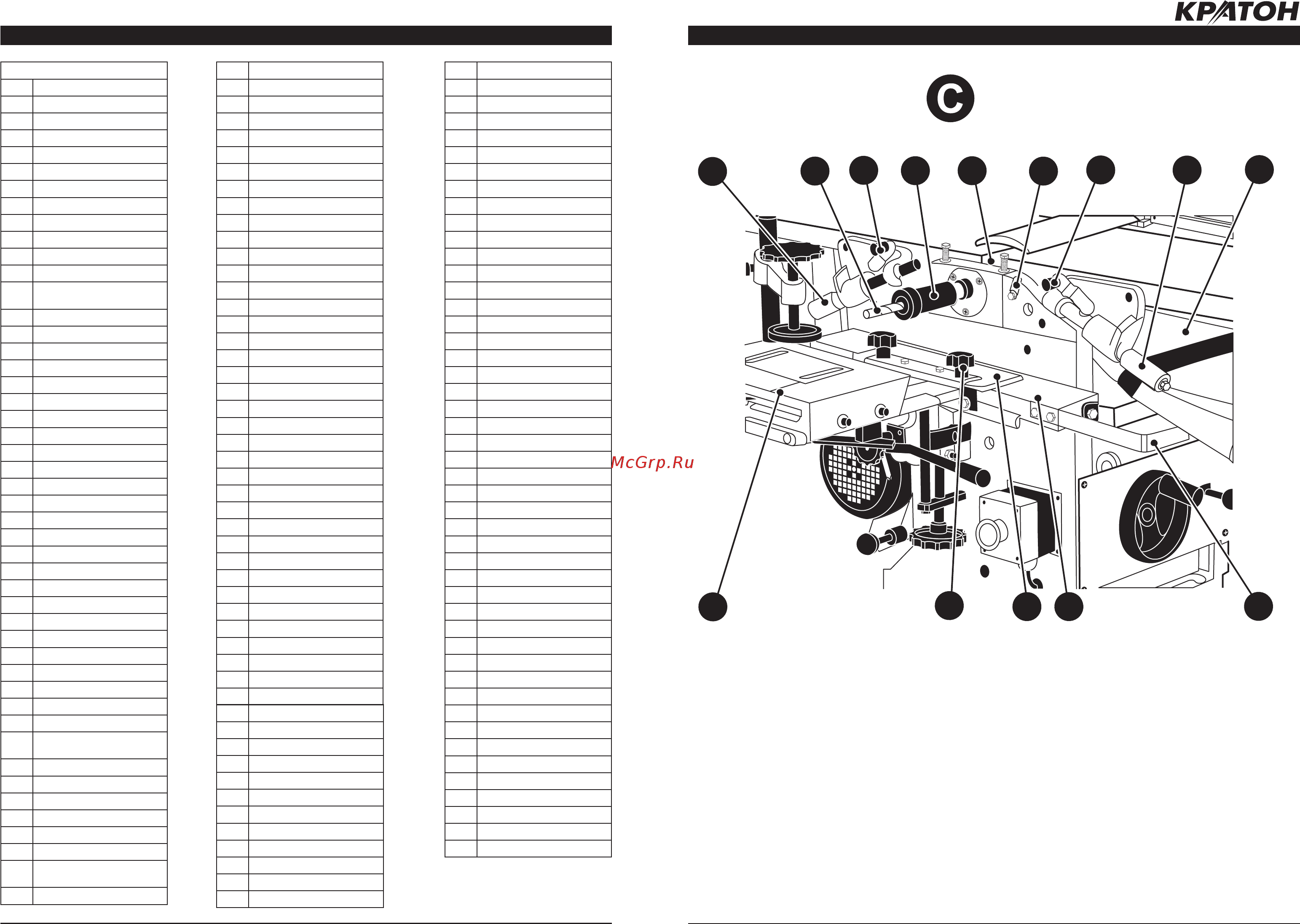

УСТРОЙСТВО СТАНКА (РИС. А /В/С/D)
29
30 31
32 33
34
35
36
37
38
39
29. Фрезерный суппорт
30. Ручка
31. Концевая фреза
32. Ручка
33. Фрезерный патрон
34. Ножевой вал
35. Замок
36. Ручка
37. Ручка
38. Патрубок
39. Поддерживающий уголок
40. Фрезерный стол
41. Упор регулируемый
42. Фиксатор
4041
44
www.kraton.ru

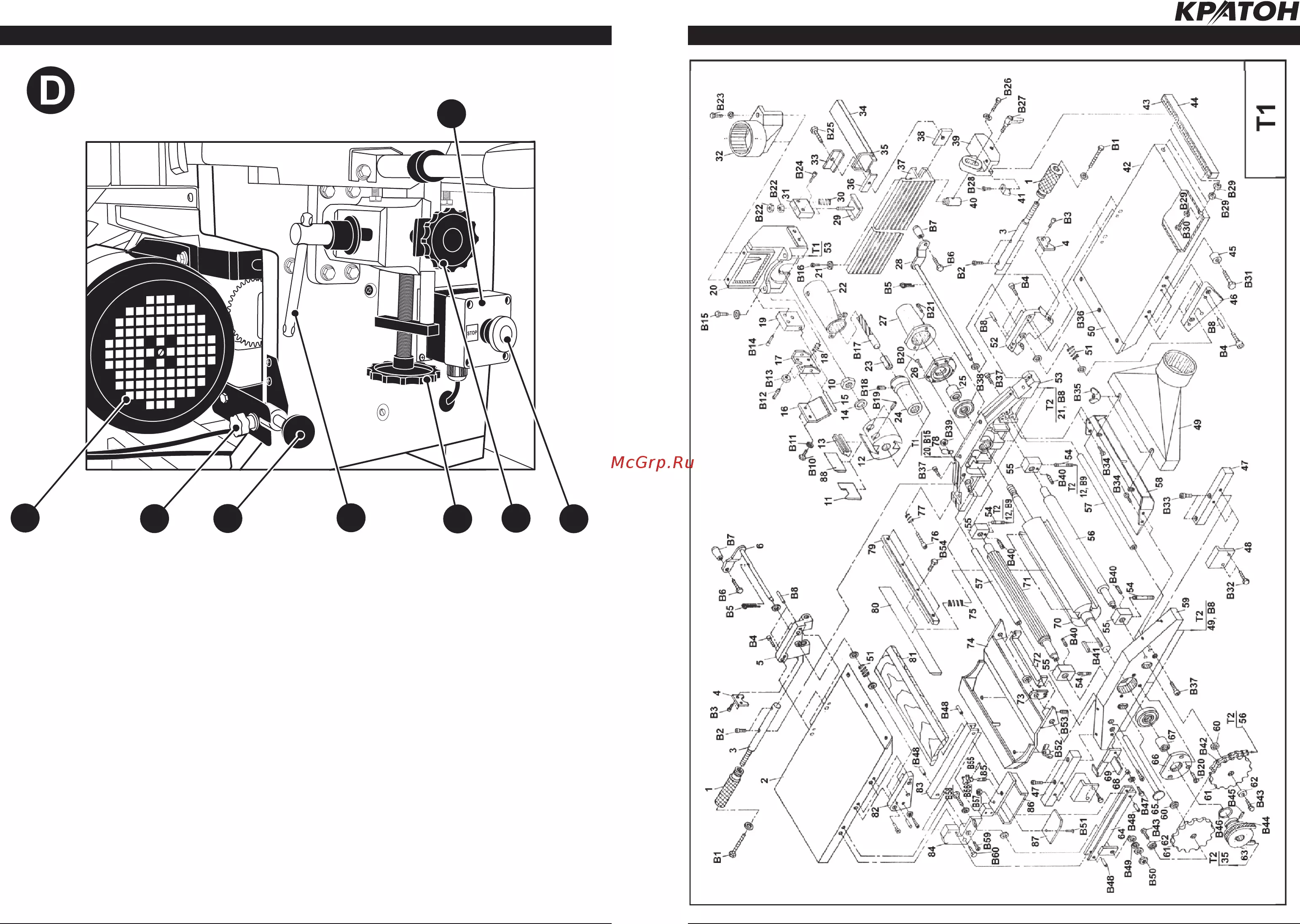

СХЕМА СБОРКИ
T1
1 Ручка
2 Задний строгальный стол
3 Винт ходовой
4 Стопор
5 Кронштейн
6 Рукоятка
10 Гайка
11 Резец
12 Корпус фрезы
13 Держатель резца
14 Шайба
15 Штифт
16 Предохранительная
пластина
17 Кронштейн
18 Пружина
19 Кронштейн
20 Кожух
21 Шайба
22 Кожух концевой фрезы
23 Цанга
24 Фрезерный патрон
25 Втулка
26 Фланец
27 Защитный колпак
28 Рукоятка
29 Прижим
30 Пружина
31 Корпус
32 Патрубок кожуха
33 Уголок
34 Защитное ограждение
35 Скоба
36 Уголок
37 Направляющая линейка
38 Прямоугольная гайка
39 Бегунок
40 Ось
41 Уголок
42 Передний строгальный
стол
43 Линейка
44 Направляющий брусок
45 Втулка
46 Держатель
47 Направляющий брусок
48 Уголок
49 Патрубок пылеотво-
дящий
50 Планка
B1 Болт
B2 Винт
B3 Стопор
B4 Винт
B5 Шплинт
B6 Болт
B7 Ручка
B8 Штифт
B10 Болт
B11 Гайка
B12 Шпилька
B13 Гайка
51 Пружина
52 Держатель
53 Балка
54 Болт
55 Держатель вала
56 Ролик
57 Ролик
58 Патрубок
59 Балка
60 Шайба
61 Звездочка
62 Шайба
63 Шкив
64 Тяга
65 Штифт
66 Крышка подшипника
67 Втулка
68 Втулка
69 Клавиша
70 Ножевой вал
71 Вал рифленный
72 Ограничитель
73 Защита когтевая
74 Патрубок
75 Пружина
76 Ограничительный штифт
77 Пружина
78 Стопор
79 Держатель ножа
80 Нож строгальный
81 Защитное ограждение
82 Кронштейн
83 Полка
84 Основание
85 Винт
86 Скоба
87 Пластина
88 Резец
B14 Фреза
B15 Болт
B16 Винт
B17 Фреза концевая
B18 Винт
B19 Винт
B20 Винт
B21 Винт
B22 Гайка
B23 Болт
B24 Винт
B25 Болт
B26 Болт
B27 Рукоятка
B28 Винт
B29 Гайка
B30 Болт
B31 Болт
B32 Болт
B33 Винт
B34 Винт
B35 Гайка
B36 Винт
B37 Винт
B38 Подшипник
B39 Гайка
B40 Винт
В41 Шпонка
В42 Цепь
В43 Болт
В44 Ремень
В45 Винт
В46 Стопорное кольцо
В47 Болт
B48 Штифт
B49 Пружинная шайба
B50 Гайка
B51 Винт
B52 Гайка
B53 Винт
B54 Болт
B55 Штифт
B56 Рукоятка
B57 Гайка
B58 Болт
B59 Винт
B60 Болт
42
Содержание
38- Содержание
- Дополнительная информация об изделии
- Наименование изделия станок многооперационный wm multi 2 2
- Заводской серийный номер
- Фрезерование и сверление при фрезеровании цилиндрической прямозубой фрезой необходимо убедить ся что режущий инструмент вращается навстречу линии подачи заготовки фрезерование заготовок производить только по слою древесины при фрезеровании не разрешается работать в рукавицах обрабатывать заготовки с большими трещинами и гнилями при обнаружении небольших трещин гнилей сучьев в заготовке снижать ско рость ее подачи на цилиндрическую пря мозубую фрезу при фрезеровании концевой фрезой или сверлении необходимо надежно за креплять обрабатываемую заготовку за жимным приспособлением струбциной подачу заготовки зажатой на фрезерном суппорте на концевую фрезу или сверло следует производить плавно без рывков стружку из отфрезерованного гнезда удалять только при помощи щетки и крюч ка
- Схема сборки www kraton ru
- Рейсмусование при рейсмусовании необходимо убе диться что ножевой вал вращается на встречу движению материала при рейсмусовании не разрешается работать в рукавицах для защиты рук следует пользоваться специальными на ладонниками снимать за один проход стружку тол щиной более 3 мм обрабатывать мерзлую древесину древесину с большими трещинами подачу заготовок к подающему валику механизма автоматической подачи про изводить без рывков торец в торец при этом не держать руки на торце детали необходимо следить за тем чтобы тол щина строгаемых деталей была одинако вой не подводить руки близко к подаю щему валику механизма автоматической подачи заготовки наименьшая длина обрабатываемого материала должна быть не менее 150 мм рейсмусование заготовок длиной более 2 м производить с помощью вспомога тельных столов с роликами установлен ных спереди и сзади станка при заедании заготовки в валиках оста
- Правила безопасности
- Общие указания по обеспечению без опасности при работе со станком всегда работайте в устойчивой позе следите за правильным положением ног и тела сохраняйте правильную рабочую позу и равновесие не наклоняйтесь над вращающимися деталями и узлами стан ка не опирайтесь на работающий ста нок работа на данном станке требует кон центрации внимания от станочника не отвлекайтесь во время работы не экс плуатируйте станок если вы находитесь под действием алкоголя наркотических
- Обрабатывать мерзлую древесину дре весину с выпадающими сучьями больши ми трещинами гнилями прогибами подавать заготовку на фугование дер жа ее руками за торец снимать за один проход стружку тол щиной более 3 мм работать при неисправном или снятом ограждении ножевого вала тормозить ножевой вал нажимом за готовки фугование заготовок следует всегда про изводить при помощи специальных коло док толкателей фугование деталей длиной более 2 м следует производить при наличии вспо могательного стола с роликами
- Новить станок и после полной остановки ножевого вала вытащить ее необходимо обязательно согласовы вать свои действия со вспомогательным рабочим принимающим заготовки после рейсмусования
- Электрические соединения и требова ния к кабелю электропитания предупреждение для предотвраще ния поражения станочника электрическим током станок должен быть обязательно заземлен в случае поломки или неисправности заземление создает путь наименьшего сопротивления для электрического тока и снижает опасность поражения элек
- Схема сборки
- Подключение станка к источнику электропитания
- Дите заготовку от режущего инструмента не используйте для обработки на данном станке деревянные заготовки с трещина ми расколами и другими механическими повреждениями древесины удалите из заготовки вкрученные шурупы саморезы винты вбитые гвозди и другие инород ные включения проверьте заготовку на отсутствие сучков гнили трухлявости и других природных дефектов древесины не обрабатывайте некачественную дре весину при обработке заготовки большой дли ны используйте дополнительные опоры для поддержки ее незакрепленных кон цов занимайте позицию сбоку от линии подачи заготовки на режущий инструмент тем самым вы избежите травм при воз можной отдаче заготовки от режущего ин струмента
- Внимание для вашей собственной безопасности никогда не подключайте вилку кабеля электропитания к розетке электросети до окончания сборки станка изучения инструкции по эксплуатации и правил безопасности
- Www kraton ru
- Трическим током этот станок оснащен электрическим кабелем оборудованным заземляющим проводом и заземляющей клеммой на вилке вилка должна встав ляться в соответствующую розетку име ющую надежное заземление запрещается переделывать штепсель ную вилку кабеля электропитания станка если она не входит в розетку питающей электрической сети квалифицированный электрик должен установить соответствующую розетку при повреждении кабеля электропита ния его необходимо заменить замену кабеля электропитания должен произво дить только изготовитель станка или сер висный центр
- Станок был разработан для работы только при одной величине электрического питающего напряжения по электробезопасности станок соответствует i классу защиты от поражения электри ческим током перед началом работы убедитесь что напряжение источника электропитания соответствует техническим характеристикам станка
- Правила безопасности
- Измерения обработанной заготовки про изводите измерительным инструментом рулетка штангенциркуль шаблон и др вне станка на рабочем столе верстаке измерения заготовки зажатой в приспо соблении станка допускается произво дить только при его полной остановке и выключении используйте только заточенный режу щий инструмент риск травмы поломки станка или порчи заготовки увеличивает ся если режущий инструмент затуплен или непригоден к использованию внимание не используйте данный станок для обработки заготовок изготов ленных из любых металлов и их сплавов это может привести к вашей травме и повреждению станка
- Устройство станка рис а в с d
- Тумба 2 рычаг продольной подачи фрезерного суппорта 3 рычаг поперечной подачи фрезерного суппорта 4 струбцина 5 стол строгальный передний 6 защитное ограждение 7 фиксатор
- Схема сборки
- Кулиса 9 стол строгальный задний 10 патрубок 11 рычаг включения механизма автома тической подачи при рейсмусовании 12 рукоятка вертикальное перемещение рейсмусового стола 13 корпус станка
- Www kraton ru
- 5 6 7 8
- 20 21 22 23 24
- Www kraton ru схема сборки
- 31 32 33 34 35 36 37 38
- Фрезерный суппорт 30 ручка 31 концевая фреза 32 ручка 33 фрезерный патрон 34 ножевой вал 35 замок 36 ручка 37 ручка 38 патрубок 39 поддерживающий уголок
- Фрезерный стол 41 упор регулируемый 42 фиксатор
- Устройство станка рис а в с d
- 46 49 47 44 48
- 66 67 68 34
- 62 64 63 65
- 80 52 82 79
- 76 77 78
