11
ПРАВИЛА БЕЗОПАСНОСТИ
— обрабатывать мерзлую древесину, дре-
весину с выпадающими сучьями, больши-
ми трещинами, гнилями, прогибами;
— подавать заготовку на фугование, дер-
жа ее руками за торец;
— снимать за один проход стружку тол-
щиной более 3 мм;
— работать при неисправном или снятом
ограждении ножевого вала;
— тормозить ножевой вал нажимом за-
готовки.
• Фугование заготовок следует всегда про-
изводить при помощи специальных коло-
док-толкателей.
• Фугование деталей длиной более 2 м
следует производить при наличии вспо
-
могательного стола с роликами.
Рейсмусование
• При рейсмусовании необходимо убе-
диться, что ножевой вал вращается на
-
встречу движению материала.
• При рейсмусовании не разрешается:
— работать в рукавицах. Для защиты рук
следует пользоваться специальными на-
ладонниками;
— снимать за один проход стружку тол-
щиной более 3 мм;
— обрабатывать мерзлую древесину,
древесину с большими трещинами.
• Подачу заготовок к подающему валику
механизма автоматической подачи про-
изводить без рывков, торец в торец. При
этом не держать руки на торце детали.
• Необходимо следить за тем, чтобы тол-
щина строгаемых деталей была одинако
-
вой. Не подводить руки близко к подаю-
щему валику механизма автоматической
подачи заготовки
.
• Наименьшая длина обрабатываемого
материала должна быть не менее 150
мм.
• Рейсмусование заготовок длиной более
2 м производить с помощью вспомога
-
тельных столов с роликами, установлен-
ных спереди и сзади станка.
• При заедании заготовки в валиках оста-
новить станок, и после полной остановки
ножевого вала вытащить ее.
• Необходимо обязательно согласовы-
вать свои действия со вспомогательным
рабочим, принимающим заготовки после
рейсмусования.
Фрезерование и
сверление
• При фрезеровании цилиндрической
прямозубой фрезой необходимо убедить-
ся, что режущий инструмент вращается
навстречу линии подачи заготовки.
• Фрезерование заготовок производить
только по слою древесины.
• При фрезеровании не разрешается:
— работать в рукавицах;
— обрабатывать заготовки с большими
трещинами и гнилями.
• При обнаружении небольших трещин,
гнилей, сучьев в заготовке снижать ско-
рость ее подачи на цилиндрическую пря
-
мозубую фрезу.
• При фрезеровании концевой фрезой
или сверлении необходимо надежно за-
креплять обрабатываемую заготовку за-
жимным приспособлением (струбциной).
Подачу заготовки, зажатой на фрезерном
суппорте на концевую фрезу (
или сверло),
следует производить плавно, без рывков.
• Стружку из отфрезерованного гнезда
удалять только при помощи щетки и крюч
-
ка.
Общие указания по обеспечению без
-
опасности при работе со станком
• Всегда работайте в устойчивой позе.
Следите за правильным положением ног
и тела. Сохраняйте правильную рабочую
позу и равновесие, не наклоняйтесь над
вращающимися деталями и узлами стан
-
ка. Не опирайтесь на работающий ста
-
нок.
• Работа на данном станке требует кон-
центрации внимания от станочника. Не
отвлекайтесь во время работы. Не экс-
плуатируйте станок, если Вы находитесь
под действием алкоголя, наркотических
50
В3 Винт
В4 Болт
В5 Болт
В6 Штифт
В7 Рукоятка
В8 Рукоятка
В9 Штифт
В10 Болт
В11 Гайка
В12 Болт
B13 Гайка
B14 Винт
B15 Втулка
B16 Винт
B17 Винт
B18 Болт
B19 Болт
B20 Болт
B21 Болт
B22 Болт
B23 Гайка
B24 Ручка
B25 Болт
B26 Пружина
B27 Рукоятка
B28 Болт
B29 Болт
B30 Болт
B31 Штифт
B32 Подшипник
B33 Стопорное кольцо
Т4
1 Шпилька
2 Уголок
3 Стол
4 Планка
5 Кожух
6 Кожух
7 Скоба
8 Кронштейн
9 Пластина
10 Фиксирующая пластина
11 Вал
12 Скоба
13 Втулка
14 Стопорный блок
15 Рычаг
16 Шкив
17 Кольцо
18 Пластина
19 Стопор
20 Рычаг
21 Втулка
22 Корпус
23 Втулка
24 Втулка
25 Пластина
26 Шток
27 Втулка
28 Шкив
29 Шайба
30 Штифт
31 Кожух
32 Шпилька
33 Кожух
34 Гайка
35 Шайба прижимная
36 Шайба упорная
37 Шпиндель
38 Втулка
39 Шайба
40 Пластина
41 Линейка
42 Шкала
43 Болт
44 Клин
45 Шайба
46 Винт
47 Сектор
48 Штанга
49 Рычаг

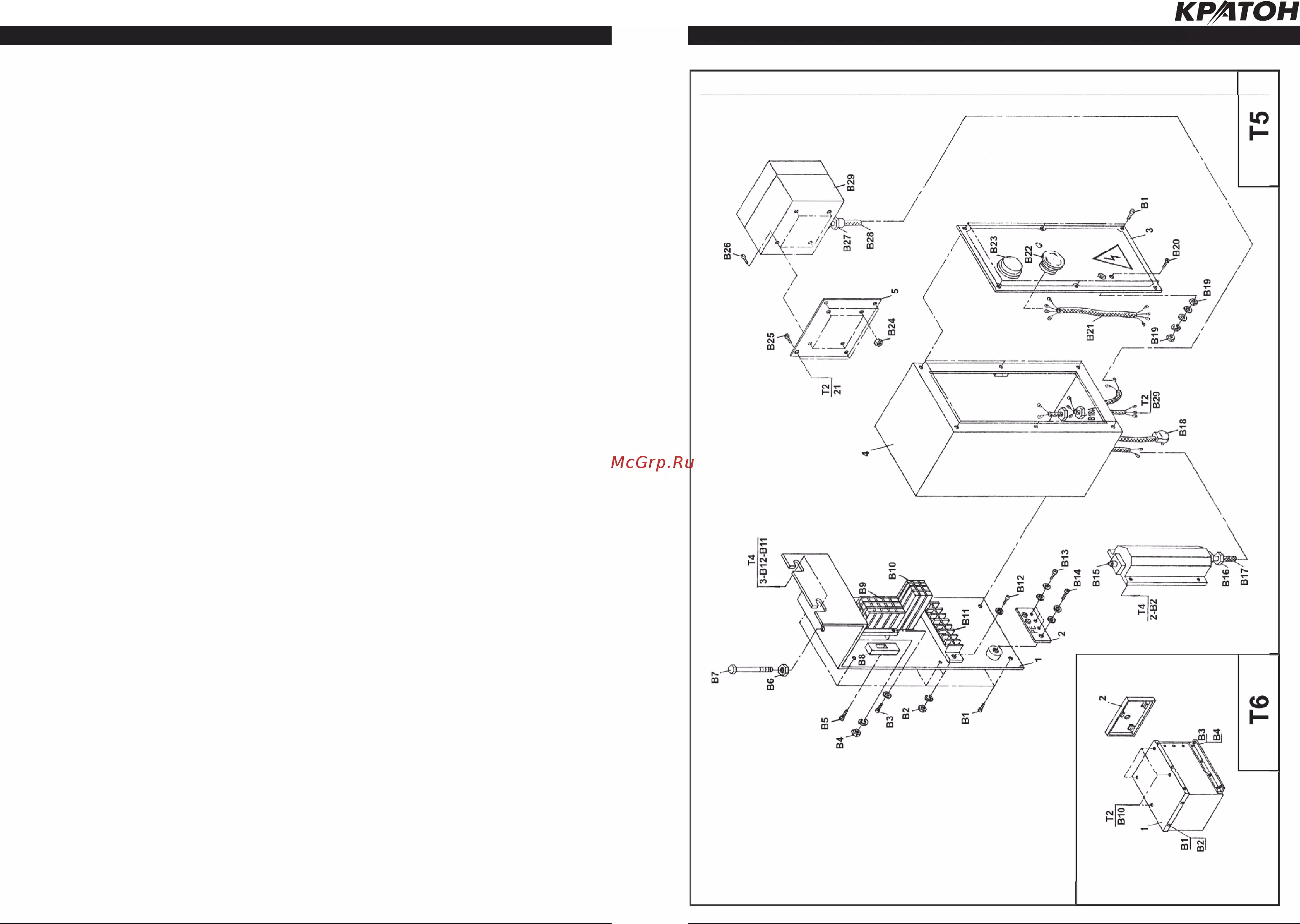

СХЕМА СБОРКИ
www.kraton.ru
50 Винт
51 Шпилька
52 Упор
53 Втулка
54 Фиксатор
55 Обод
56 Колесо
57 Планка
58 Фиксирующая пластина
59 Уголок
60 Стол
61 Направляющая короб-
ка
62 Прижим
63 Ограничитель
64 Болт
65 Втулка
В1 Гайка
В2 Винт
B34 Ремень
B35 Болт
B36 Гайка
B37 Болт
B38 Стопорное кольцо
B39 Болт
В40 Болт
В41 Стопорное кольцо
В42 Подшипник
В43 Шпонка
B44 Гайка
B45 Гайка
B46 Пильный диск
B47 Штифт
B48 Ручка
B49 Гайка
B50 Винт
B51 Подшипник
B52 Винт
B53 Винт
B54 Винт
B55 Штифт
B56 Шайба пружинная
В57 Гайка
В58 Винт
В59 Гайка
В60 Болт
В61 Болт
В62 Болт
В63 Гайка
В64 Винт
