![Кратон wm-multi-2.2 4 01 03 002 [13/28] Схема сборки](/views2/1244679/page13/bgd.png)
15

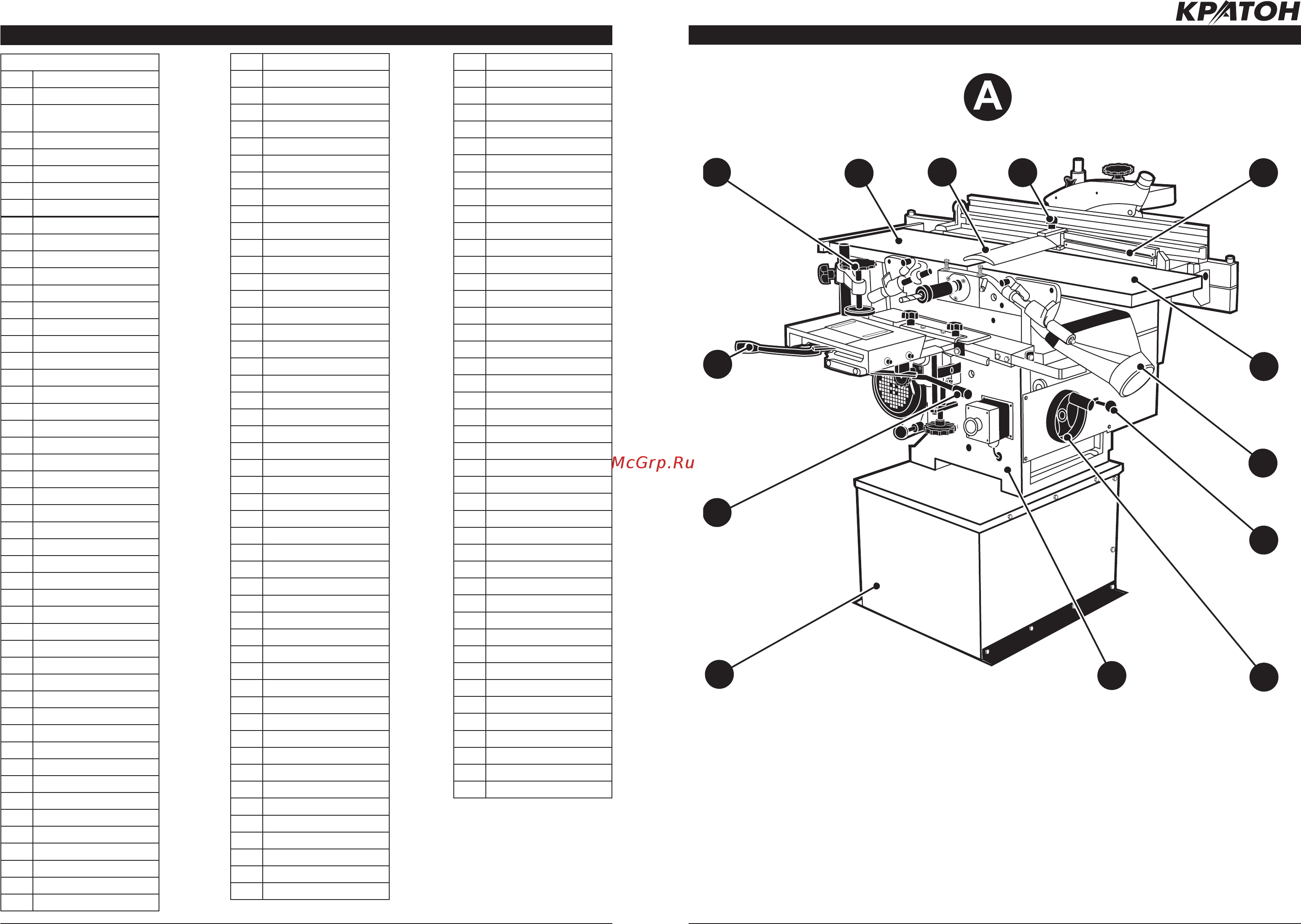

УСТРОЙСТВО СТАНКА (РИС. А /В/С/D)
1
2
3
4
5
6
7
8
9
10
11
12
13
1. Тумба
2. Рычаг продольной подачи фрезерного
суппорта
3. Рычаг поперечной подачи фрезерного
суппорта
4. Струбцина
5. Стол строгальный передний
6. Защитное ограждение
7. Фиксатор
8. Кулиса
9. Стол строгальный задний
10. Патрубок
11. Рычаг включения механизма автома
-
тической подачи при рейсмусовании
12. Рукоятка (вертикальное перемещение
рейсмусового стола)
13. Корпус станка
46
www.kraton.ru
9 Пластина
10 Кронштейн
11 Пластина
12 Пружина
13 Втулка
14 Плита
15 Плита
16 Прямоугольная гайка
17 Кронштейн
18 Скоба
19 Уголок
20 Планка
21 Корпус
22 Шпилька
23 Втулка
24 Шпилька
25 Планка
26 Скоба
27 Шпонка
28 Вал
29 Кольцо
30 Опорное кольцо
31 Штифт
32 Муфта
33 Шкив
34 Вал
35 Шкив
36 Стопор
37 Пластина
38 Пластина
39 Кронштейн
40 Пружина
41 Рычаг
42 Втулка
43 Шкив
44 Втулка
45 Вал
46 Зубчатое колесо
47 Втулка
48 Зубчатый вал
49 Корпус
Т2
1 Ролик
2 Держатель ролика
3 Фиксирующий крон-
штейн
4 Планка
5 Ходовой вал
6 Стол
7 Зубчатая гайка
8 Направляющая
СХЕМА СБОРКИ
B13 Гайка
B14 Болт
B15 Винт
B16 Болт
B17 Винт
B18 Болт
B19 Штифт
B20 Винт
B21 Болт
B22 Рукоятка
B23 Болт
B24 Болт
B25 Болт
B26 Болт
B27 Гайка
B28 Электродвигатель
B30 Кабель
B31 Кольцо
B32 Подшипник
B33 Стопорное кольцо
B34 Гайка
B35 Штифт
B36 Стопорное кольцо
50 Корпус редуктора
51 Штифт
52 Пружина
53 Корпус подшипника
54 Втулка
55 Шайба
56 Звездочка
57 Шайба
58 Шкив
59 Втулка
60 Рычаг
61 Червяк
62 Втулка
63 Вал
64 Щиток
В1 Гайка
В2 Винт
В3 Винт
В4 Штифт
В5 Винт
В6 Винт
В7 Шайба пружинная
В8 Болт
В9 Гайка
В10 Болт
В11 Болт
В12 Гайка
B37 Стопорное кольцо
B38 Подшипник
B39 Гайка
B40 Винт
B41 Шайба пружинная
B42 Стопорное кольцо
B43 Ремень
B44 Подшипник
B45 Стопорное кольцо
B46 Стопорное кольцо
B47 Винт
B48 Ремень
B49 Штифт
B50 Винт
B51 Винт
В52 Шайба пружинная
В53 Болт
В54 Шайба пружинная
В55 Болт
В56 Стопорное кольцо
В57 Подшипник
В58 Стопорное кольцо
B59 Шпонка
B60 Стопорное кольцо
B61 Винт
B62 Винт
B63 Гайка
B64 Стопорное кольцо
B65 Шайба пружинная
B66 Болт
B67 Болт
B68 Шпонка
B69 Гайка
B70 Болт
B71 Болт
В72 Болт
В73 Ручка
В74 Винт
В75 Винт
В76 Шпонка
В77 Шпонка
В78 Колесо
В79 Винт
В80 Винт
Содержание
38- Содержание
- Дополнительная информация об изделии
- Наименование изделия станок многооперационный wm multi 2 2
- Заводской серийный номер
- Фрезерование и сверление при фрезеровании цилиндрической прямозубой фрезой необходимо убедить ся что режущий инструмент вращается навстречу линии подачи заготовки фрезерование заготовок производить только по слою древесины при фрезеровании не разрешается работать в рукавицах обрабатывать заготовки с большими трещинами и гнилями при обнаружении небольших трещин гнилей сучьев в заготовке снижать ско рость ее подачи на цилиндрическую пря мозубую фрезу при фрезеровании концевой фрезой или сверлении необходимо надежно за креплять обрабатываемую заготовку за жимным приспособлением струбциной подачу заготовки зажатой на фрезерном суппорте на концевую фрезу или сверло следует производить плавно без рывков стружку из отфрезерованного гнезда удалять только при помощи щетки и крюч ка
- Схема сборки www kraton ru
- Рейсмусование при рейсмусовании необходимо убе диться что ножевой вал вращается на встречу движению материала при рейсмусовании не разрешается работать в рукавицах для защиты рук следует пользоваться специальными на ладонниками снимать за один проход стружку тол щиной более 3 мм обрабатывать мерзлую древесину древесину с большими трещинами подачу заготовок к подающему валику механизма автоматической подачи про изводить без рывков торец в торец при этом не держать руки на торце детали необходимо следить за тем чтобы тол щина строгаемых деталей была одинако вой не подводить руки близко к подаю щему валику механизма автоматической подачи заготовки наименьшая длина обрабатываемого материала должна быть не менее 150 мм рейсмусование заготовок длиной более 2 м производить с помощью вспомога тельных столов с роликами установлен ных спереди и сзади станка при заедании заготовки в валиках оста
- Правила безопасности
- Общие указания по обеспечению без опасности при работе со станком всегда работайте в устойчивой позе следите за правильным положением ног и тела сохраняйте правильную рабочую позу и равновесие не наклоняйтесь над вращающимися деталями и узлами стан ка не опирайтесь на работающий ста нок работа на данном станке требует кон центрации внимания от станочника не отвлекайтесь во время работы не экс плуатируйте станок если вы находитесь под действием алкоголя наркотических
- Обрабатывать мерзлую древесину дре весину с выпадающими сучьями больши ми трещинами гнилями прогибами подавать заготовку на фугование дер жа ее руками за торец снимать за один проход стружку тол щиной более 3 мм работать при неисправном или снятом ограждении ножевого вала тормозить ножевой вал нажимом за готовки фугование заготовок следует всегда про изводить при помощи специальных коло док толкателей фугование деталей длиной более 2 м следует производить при наличии вспо могательного стола с роликами
- Новить станок и после полной остановки ножевого вала вытащить ее необходимо обязательно согласовы вать свои действия со вспомогательным рабочим принимающим заготовки после рейсмусования
- Электрические соединения и требова ния к кабелю электропитания предупреждение для предотвраще ния поражения станочника электрическим током станок должен быть обязательно заземлен в случае поломки или неисправности заземление создает путь наименьшего сопротивления для электрического тока и снижает опасность поражения элек
- Схема сборки
- Подключение станка к источнику электропитания
- Дите заготовку от режущего инструмента не используйте для обработки на данном станке деревянные заготовки с трещина ми расколами и другими механическими повреждениями древесины удалите из заготовки вкрученные шурупы саморезы винты вбитые гвозди и другие инород ные включения проверьте заготовку на отсутствие сучков гнили трухлявости и других природных дефектов древесины не обрабатывайте некачественную дре весину при обработке заготовки большой дли ны используйте дополнительные опоры для поддержки ее незакрепленных кон цов занимайте позицию сбоку от линии подачи заготовки на режущий инструмент тем самым вы избежите травм при воз можной отдаче заготовки от режущего ин струмента
- Внимание для вашей собственной безопасности никогда не подключайте вилку кабеля электропитания к розетке электросети до окончания сборки станка изучения инструкции по эксплуатации и правил безопасности
- Www kraton ru
- Трическим током этот станок оснащен электрическим кабелем оборудованным заземляющим проводом и заземляющей клеммой на вилке вилка должна встав ляться в соответствующую розетку име ющую надежное заземление запрещается переделывать штепсель ную вилку кабеля электропитания станка если она не входит в розетку питающей электрической сети квалифицированный электрик должен установить соответствующую розетку при повреждении кабеля электропита ния его необходимо заменить замену кабеля электропитания должен произво дить только изготовитель станка или сер висный центр
- Станок был разработан для работы только при одной величине электрического питающего напряжения по электробезопасности станок соответствует i классу защиты от поражения электри ческим током перед началом работы убедитесь что напряжение источника электропитания соответствует техническим характеристикам станка
- Правила безопасности
- Измерения обработанной заготовки про изводите измерительным инструментом рулетка штангенциркуль шаблон и др вне станка на рабочем столе верстаке измерения заготовки зажатой в приспо соблении станка допускается произво дить только при его полной остановке и выключении используйте только заточенный режу щий инструмент риск травмы поломки станка или порчи заготовки увеличивает ся если режущий инструмент затуплен или непригоден к использованию внимание не используйте данный станок для обработки заготовок изготов ленных из любых металлов и их сплавов это может привести к вашей травме и повреждению станка
- Устройство станка рис а в с d
- Тумба 2 рычаг продольной подачи фрезерного суппорта 3 рычаг поперечной подачи фрезерного суппорта 4 струбцина 5 стол строгальный передний 6 защитное ограждение 7 фиксатор
- Схема сборки
- Кулиса 9 стол строгальный задний 10 патрубок 11 рычаг включения механизма автома тической подачи при рейсмусовании 12 рукоятка вертикальное перемещение рейсмусового стола 13 корпус станка
- Www kraton ru
- 5 6 7 8
- 20 21 22 23 24
- Www kraton ru схема сборки
- 31 32 33 34 35 36 37 38
- Фрезерный суппорт 30 ручка 31 концевая фреза 32 ручка 33 фрезерный патрон 34 ножевой вал 35 замок 36 ручка 37 ручка 38 патрубок 39 поддерживающий уголок
- Фрезерный стол 41 упор регулируемый 42 фиксатор
- Устройство станка рис а в с d
- 46 49 47 44 48
- 66 67 68 34
- 62 64 63 65
- 80 52 82 79
- 76 77 78
