![Кратон wm-multi-2.2 4 01 03 002 [16/28] 46 49 47 44 48](/views2/1244679/page16/bg10.png)
18
www.kraton.ru

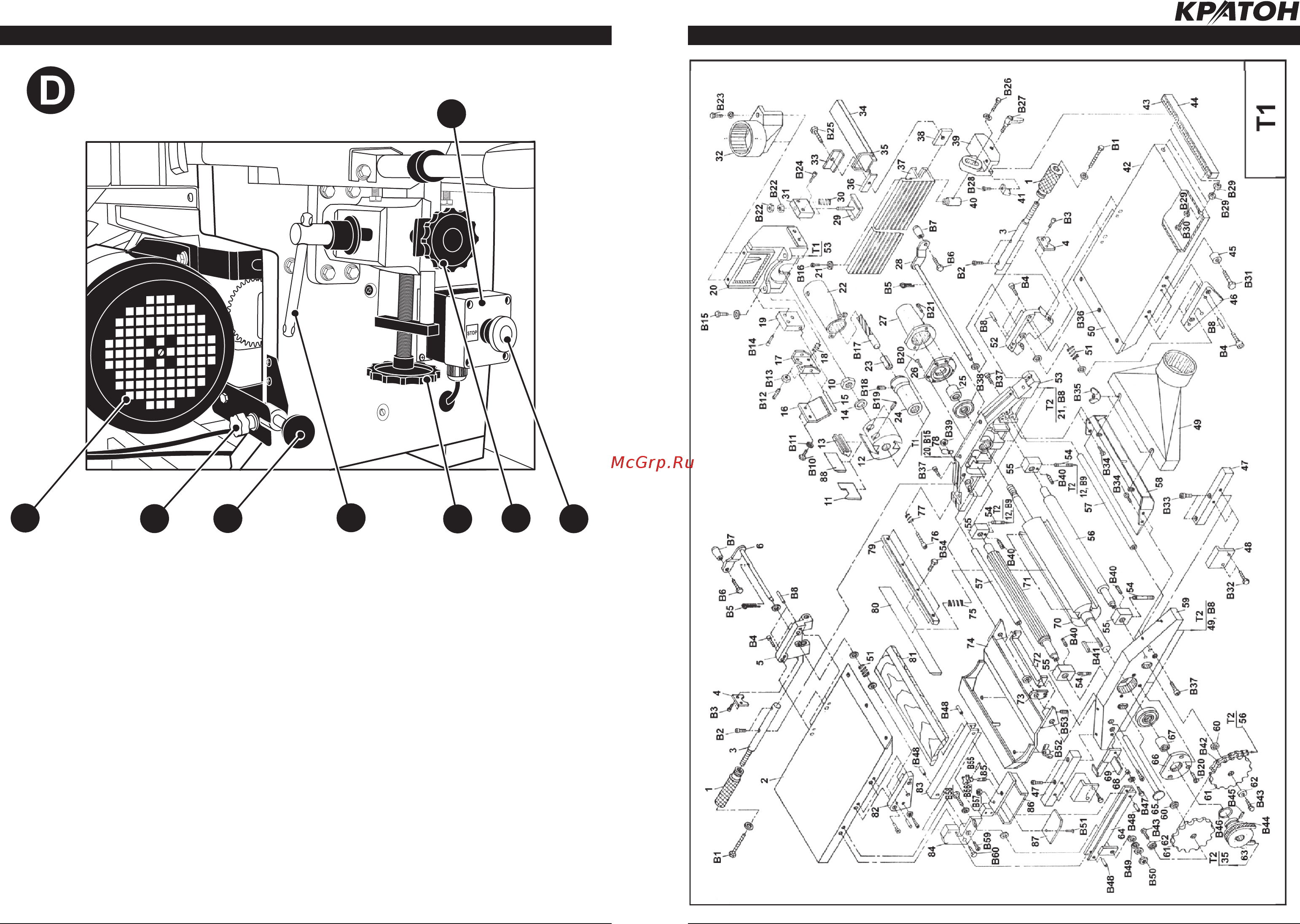

УСТРОЙСТВО СТАНКА (РИС. А /В/С/D)
43. Электрокоробка
44. Электродвигатель
45. Фиксатор
46. Рычаг переключения реж
имов
«строгание-пиление»
47. Рукоятка зажимная
48. Винт вертикальной подачи фрезерно-
го суппорта
49. Винт продольной подачи фрезерного
стола
50. Кнопка «Стоп»
Устройство станка
• Общий вид станка приведен на рис. А,
В, С и D, его подробное устройство при
-
ведено на схемах сборки T1, T2, T3, T4,
T5 и T6.
• На корпусе станка 13 смонтированы:
— пильный стол 17;
— строгальный стол станка, состоящий
из переднего 5 и заднего 9 столов;
— фрезерный суппорт 29 и фрезерный
стол 40 закрепленные на боковой стенке
станка
;
— рейсмусовальный стол 57 (см. рис. Е)
с механизмом автоматической подачи за
-
готовки;
— электродвигатель 44 и привод станка:
— механизмы продольной, поперечной и
вертикальной подач фрезерного суппорта
43
45
46
49
47
44
48
43
СХЕМА СБОРКИ
50
