www.kraton.ru
26

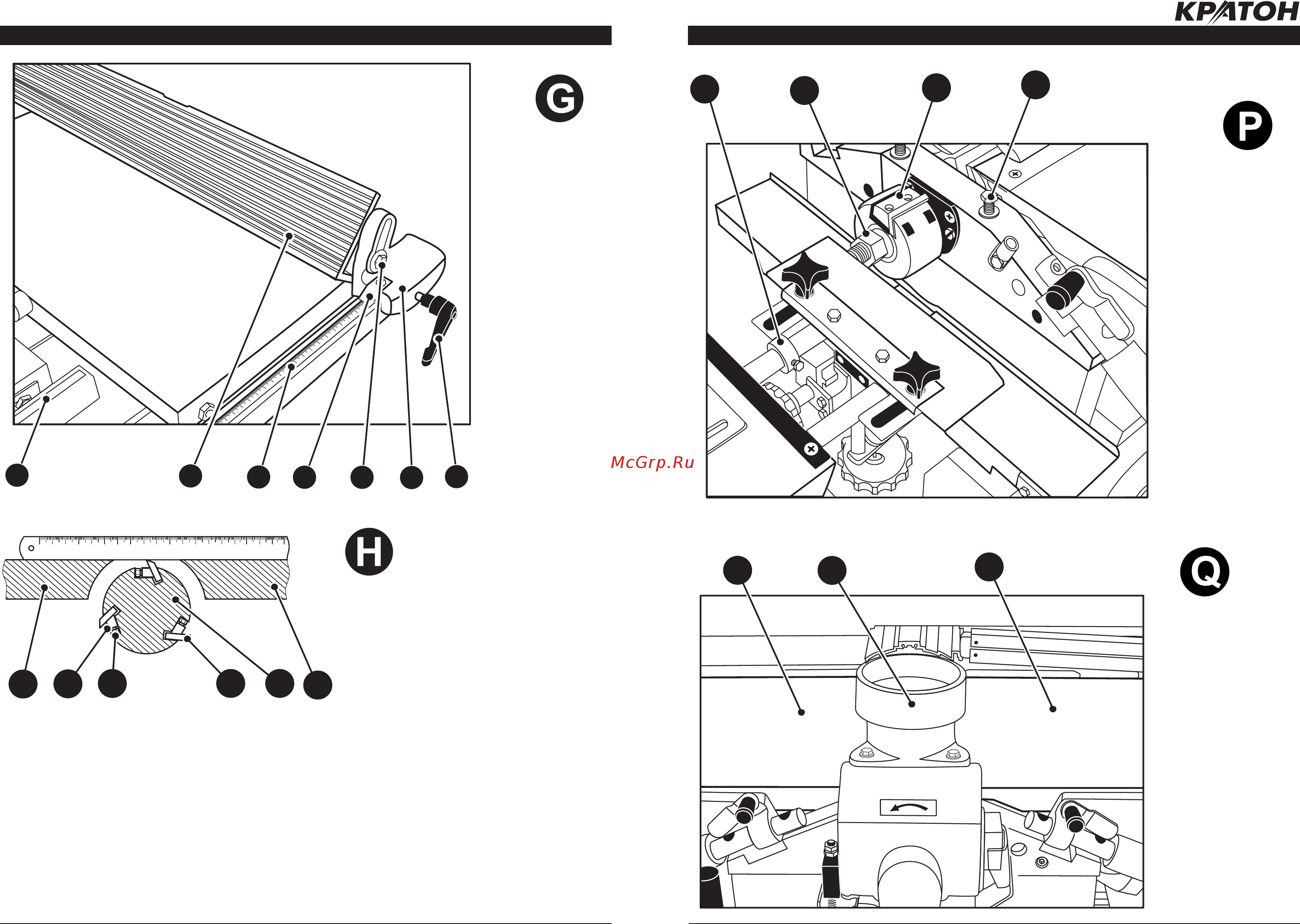

ФУГОВАНИЕ И УСТАНОВКА ( ЗАМЕНА) СТРОГАЛЬНЫХ НОЖЕЙ (РИС. F/G/H)
18. Линейка
направляющая
60. Линейка
61. Линейка
62. Указатель
63. Болт
64. Бегунок
65. Фиксатор
5
66
67
68
34
5. Стол строгальный передний
9. Стол строгальный задний
34. Вал ножевой
66. Планка прижимная
67. Болт фиксирующий
68. Нож строгальный
9
60
18
35

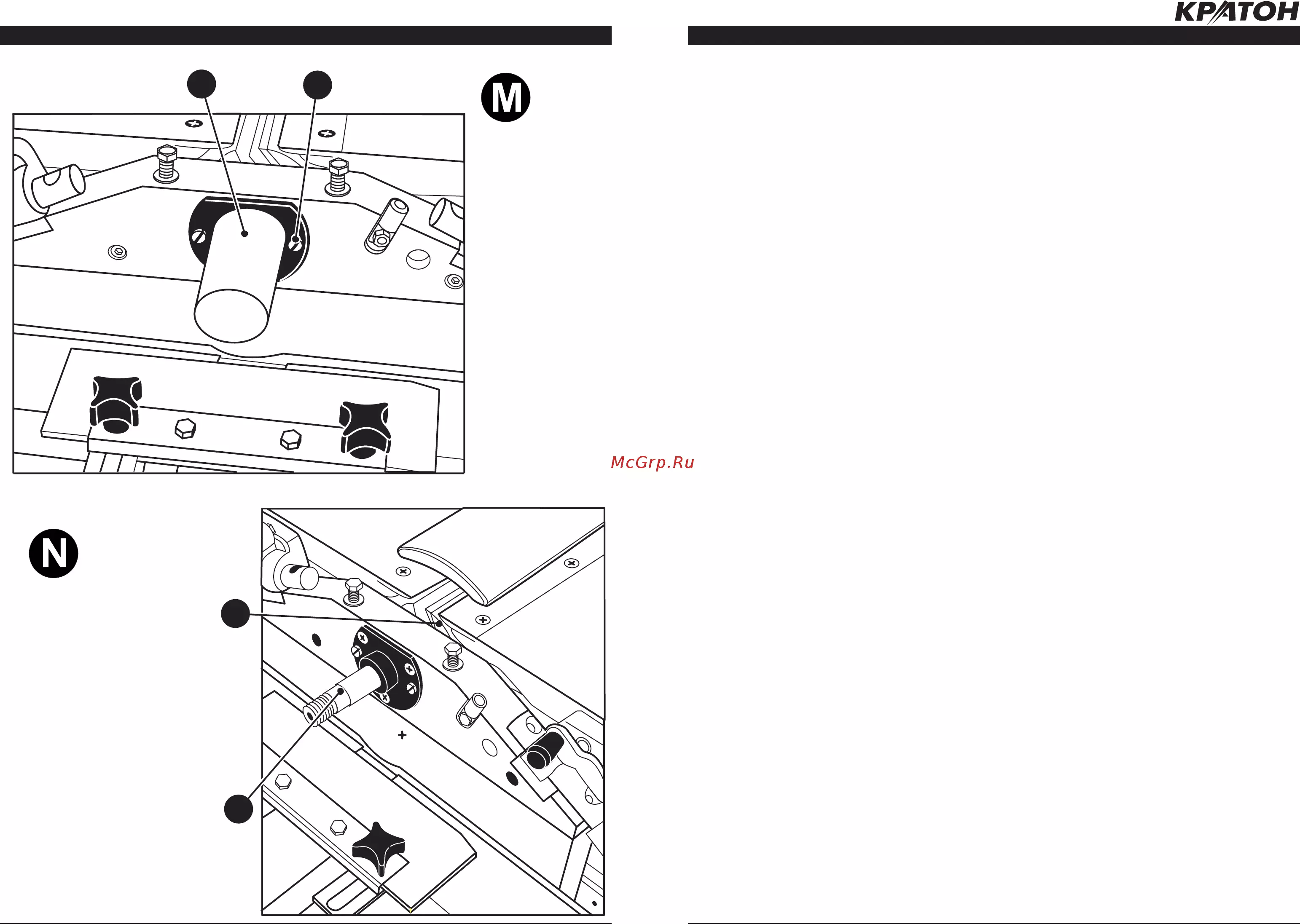

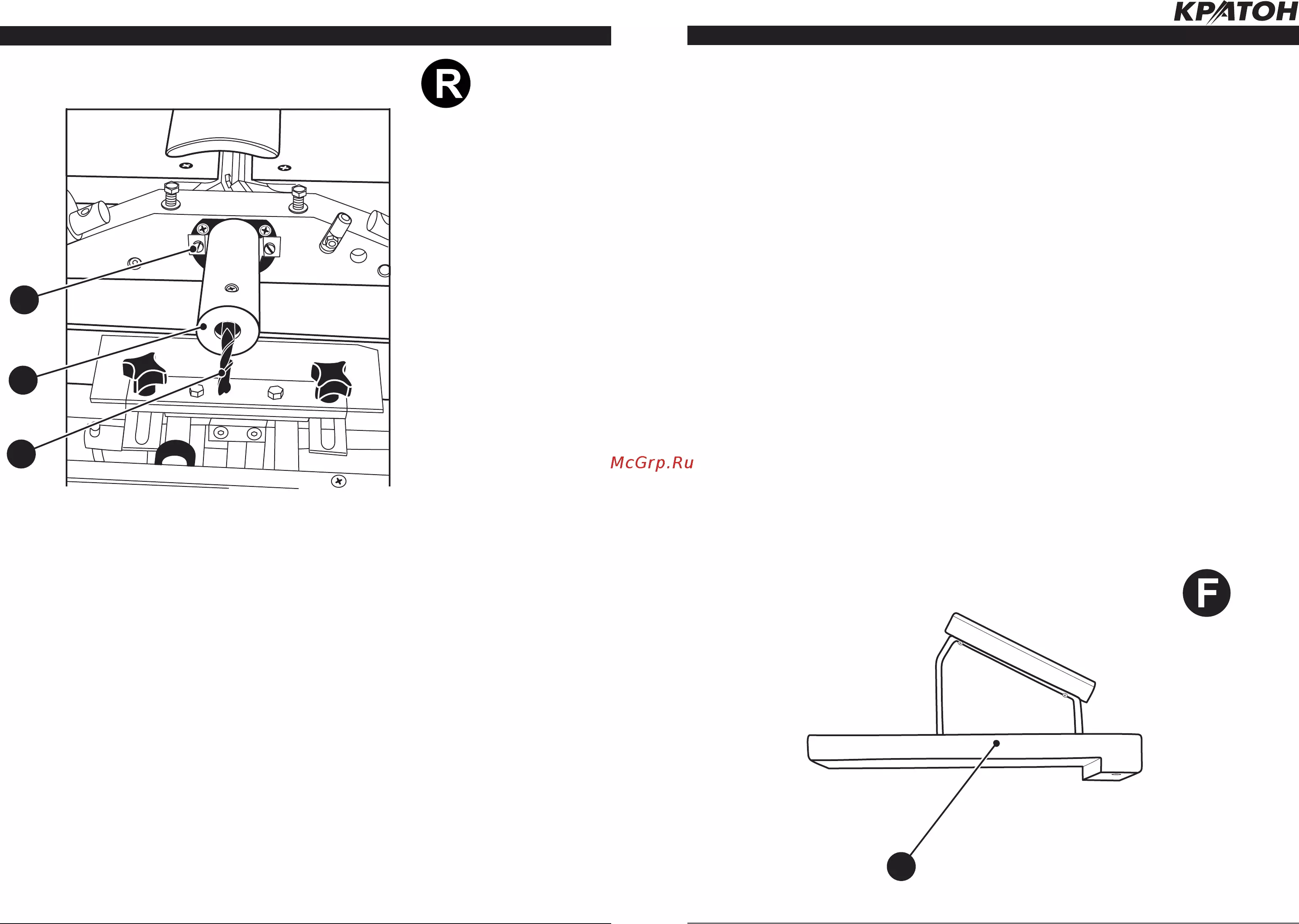

ОПЕРАЦИИ, ВЫПОЛНЯЕМЫЕ НА ФРЕЗЕРНОМ СУППОРТЕ (РИС. М/N/P/Q/R)
87. Ограничитель
88. Гайка
89. Цилиндрическая
прямозубая фреза
90. Болт (2 шт.)
5. Стол строгаль-
ный передний
9. Стол строгаль-
ный задний
91. Кожух цилин-
дрической прямозу-
бой фрезы
61
62
64
63
65
87
88
89
91
5
9
90
Установка (замена) строгальных но-
жей
• ВНИМАНИЕ! Не рекомендуется исполь-
зовать удлинители стандартных гаечных
ключей, так как это может привести к сры
-
ву витков резьбы в прижимной планке 66
и болтов фиксирующих 67 (см. рис. H).Ес
-
ли Вы обнаружили детали с поврежден-
ными элементами резьбы в данном узле
ножевого вала 34, произведите их немед
-
ленную замену на аналогичные и исправ-
ные детали.
• Отключите станок и отсоедините вилку
кабеля электропитания 27 (см. рис. А) от
розетки электрической питающей сети.
Наденьте на руки защитные перчатки.
