25
ФУГОВАНИЕ И УСТАНОВКА ( ЗАМЕНА) СТРОГАЛЬНЫХ НОЖЕЙ (РИС. F/G/H)
гаек-барашков 56. Подключите промыш-
ленный пылесос к патрубку 10. Дожди-
тесь, когда ножевой вал 34 наберет номи-
нальную частоту вращения и приступите
к фугованию деревянной заготовки
.
• Фугование деревянной заготовки на
данном станке (см. рис. А) выполняется
на строгальных столах 5 и 9 посредством
строгальных ножей вращающегося ноже
-
вого вала 34. Подача заготовки осущест-
вляется с переднего строгального стола 5
на задний строгальный стол 9 с помощью
специального толкателя 59 (см. рис. F).
• При фуговании, с помощью толкателя
59 станочник должен обеспечивать на-
дежный прижим заготовки к строгальным
столам 5 и 9
, и его нижняя часть (толкате-
ля) не должна касаться строгальных но-
жей вращающегося ножевого вала 34.
• ВНИМАНИЕ! В связи с тем, что подача
заготовки при фуговании производится
вручную, соблюдайте особую осторож
-
ность. Пальцы рук должны находиться
на достаточно безопасном расстоянии от
вращающего
ся ножевого вала 34. Осо-
бую осторожность следует проявлять при
фуговании (строгании) тонких и коротких
заготовок в процессе работы и в момент
выхода заготовки из-под
строгальных но-
жей вращающегося ножевого вала 34.
• Для повышения качества обработки,
обеспечения безопасных условий работы
следите за состоянием строгальных сто
-
лов 5 и 9. Рабочая поверхность строгаль-
ных столов 5 и 9 должны быть гладкой и
чистой, без задиров, вмятин и других
ме-
ханических повреждений.
• Не рекомендуется производить фуго-
вание заготовок из древесины с высоким
содержанием смол, т.к. возможно налипа
-
ние древесной смолы и опилок на стро-
гальные ножи и ножевой вал станка.
• Фугование длинных деталей осущест-
вляйте за несколько проходов, число
которых должно быть тем больше, чем
больше высота неровностей строгае
мой
поверхности. Увеличение числа прохо
-
дов, при правильно выбранной подаче и
глубине строгания, дает более высокую
геометрическую точность и плоскост
-
ность заготовки.
59
36
www.kraton.ru

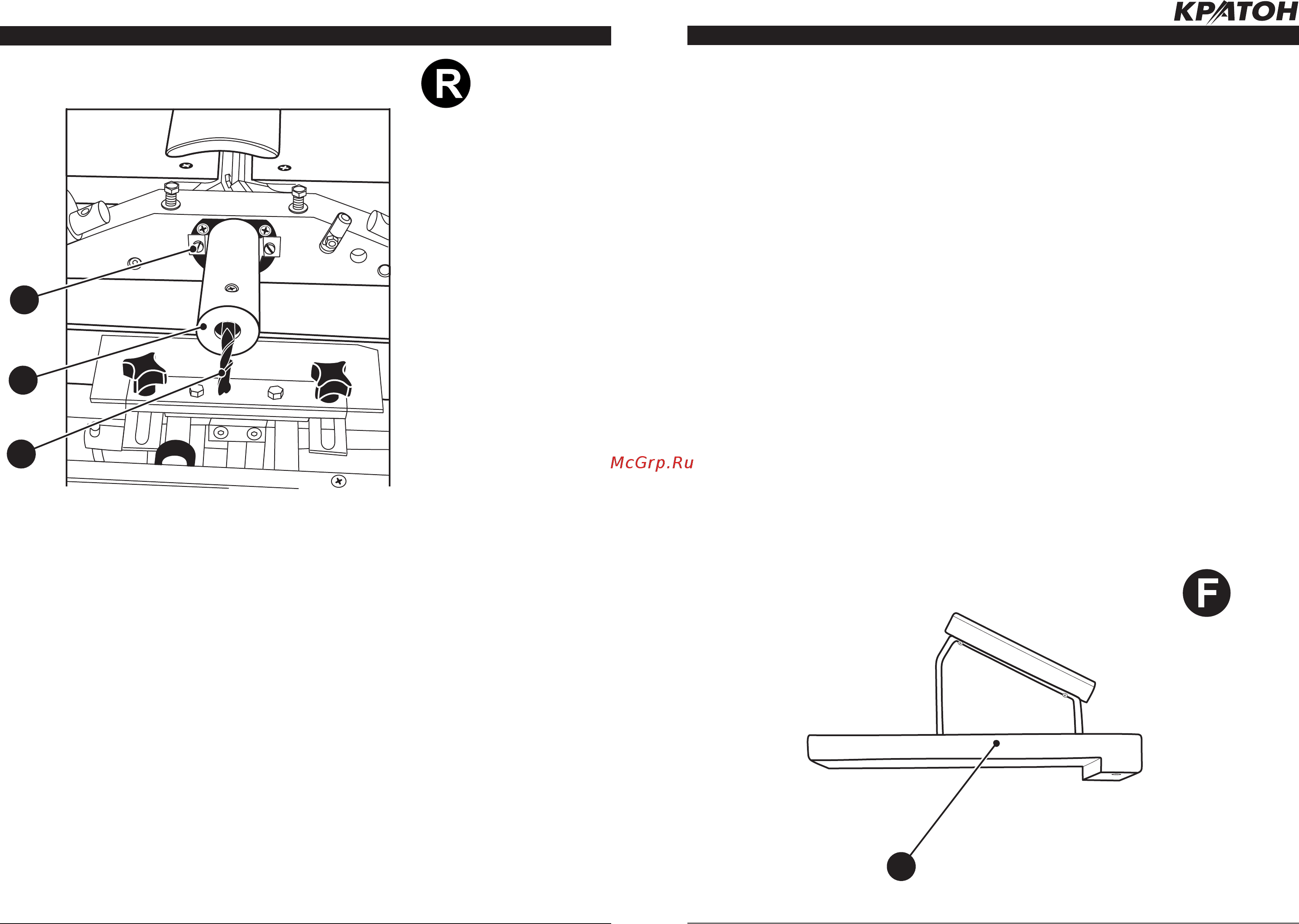

ОПЕРАЦИИ, ВЫПОЛНЯЕМЫЕ НА ФРЕЗЕРНОМ СУППОРТЕ (РИС. М/N/P/Q/R)
31. Концевая фреза
85. Винт (2 шт.)
92. Защитный стакан
Общие сведения о фрезеровании и
сверлении
• Фрезерование — это дереворежущая
операция со снятием стружки, выполня
-
емая на фрезерном суппорте 29 данного
станка с помощью концевой фрезы 31
или с помощью цилиндрич
еской прямозу-
бой фрезы 89 (см. рис. P) на фрезерном
столе 40 (см. рис. С).
• С помощью концевой фрезы 31 произво-
дят обработку пазов (канавок) требуемой
ширины и глубины
.
• С помощью цилиндрической прямозубой
фрезы 89 на фрезерном столе 40 можно
производить обработку шипов, пазов и
прямоугольных выемок в деревянных за
-
готовках.
• Сверление — это дереворежущая техно-
логическая операция со снятием стружки,
выполняемая инструментом
, имеющим
несколько режущих кромок (сверлом).
При сверлении получают сквозные и
не-
сквозные (глухие) отверстия в деталях и
собранных уз
лах.
• По направлению оси отверстия к волок-
нам древесины различают сверление по-
перечное и продольное (в торце детал
и).
Отверстия высокого класса шероховато-
сти (чистые) и точные (с минималь
ными
отклонениями по диаметру) выполняют
сверлами с главными режущими кромка-
ми, расположенными на торце сверла в
плоскости, перпендикулярной оси враще
-
ния и подрезателями. Для продольного
(в торец детали) сверления применяются
сверла без подрезателей (спиральные,
ложечные).
• ВНИМАНИЕ! На фрезерном суппорте
данного станка запрещено обрабатывать
любые металлические заготовки
. Это
Толкатель для строгания
85
92
31
