Кратон wm-multi-2.2 4 01 03 002 — правила безопасности при работе с режущими инструментами [11/28]
Превью страниц
Страница 11 /
28
![Кратон wm-multi-2.2 4 01 03 002 [11/28] Электрические соединения и требова ния к кабелю электропитания предупреждение для предотвраще ния поражения станочника электрическим током станок должен быть обязательно заземлен в случае поломки или неисправности заземление создает путь наименьшего сопротивления для электрического тока и снижает опасность поражения элек](/views2/1244679/page11/bgb.png)
13
ПРАВИЛА БЕЗОПАСНОСТИ
дите заготовку от режущего инструмента.
• Не используйте для обработки на данном
станке деревянные заготовки с трещина-
ми, расколами и другими механическими
повреждениями древесины. Удалите из
заготовки вкрученные шурупы, саморезы,
винты, вбитые гвозди и другие инород-
ные включения. Проверьте заготовку на
отсутствие сучков, гнили, трухлявости и
других природных дефектов древесины.
Не обрабатывайте некачественную дре
-
весину.
• При обработке заготовки большой дли-
ны используйте дополнительные опоры
для поддержки ее незакрепленных кон
-
цов. Занимайте позицию сбоку от линии
подачи заготовки на режущий инструмент.
Тем самым, Вы избежите травм при воз
-
можной отдаче заготовки от режущего ин-
струмента.
• Измерения обработанной заготовки про
-
изводите измерительным инструментом
(рулетка, штангенциркуль, шаблон и др.)
вне станка (на рабочем столе, верстаке).
Измерения заготовки, зажатой в приспо-
соблении станка, допускается произво-
дить только при его полной остановке и
выключении.
• Используйте только заточенный режу-
щий инструмент. Риск травмы, поломки
станка или порчи заготовки увеличивает
-
ся, если режущий инструмент затуплен
или непригоден к использованию.
• ВНИМАНИЕ! Не используйте данный
станок для обработки заготовок, изготов
-
ленных из любых металлов и их сплавов
— это может привести к Вашей травме и
повреждению станка.
ПОДКЛЮЧЕНИЕ СТАНКА К ИСТОЧНИКУ ЭЛЕКТРОПИТАНИЯ
Станок был разработан для работы только при одной величине
электрического питающего напряжения. По электробезопасности
станок соответствует I классу защиты от поражения электри-
ческим током. Перед началом работы убедитесь, что напряжение
источника электропитания соответствует техническим характеристикам
станка.
• ВНИМАНИЕ! Для Вашей собственной
безопасности никогда не подключайте
вилку кабеля электропитания к розетке
электросети до окончания сборки станка
,
изучения инструкции по эксплуатации и
правил безопасности.
Электрические соединения и требова
-
ния к кабелю электропитания
• ПРЕДУПРЕЖДЕНИЕ! Для предотвраще-
ния поражения станочника электрическим
током, станок должен быть обязательно
заземлен.
• В случае поломки или неисправности
заземление создает путь наименьшего
сопротивления для электрического тока
и снижает опасность поражения элек
-
трическим током. Этот станок оснащен
электрическим кабелем, оборудованным
заземляющим проводом и заземляющей
клеммой на вилке. Вилка должна встав
-
ляться в соответствующую розетку, име
-
ющую надежное заземление.
• Запрещается переделывать штепсель-
ную вилку кабеля электропитания станка,
если она не входит в розетку питающей
электрической сети.
• Квалифицированный электрик должен
установить соответствующую розетку.
• При повреждении кабеля электропита-
ния его необходимо заменить. Замену
кабеля электропитания должен произво
-
дить только изготовитель станка или сер-
висный центр.
48

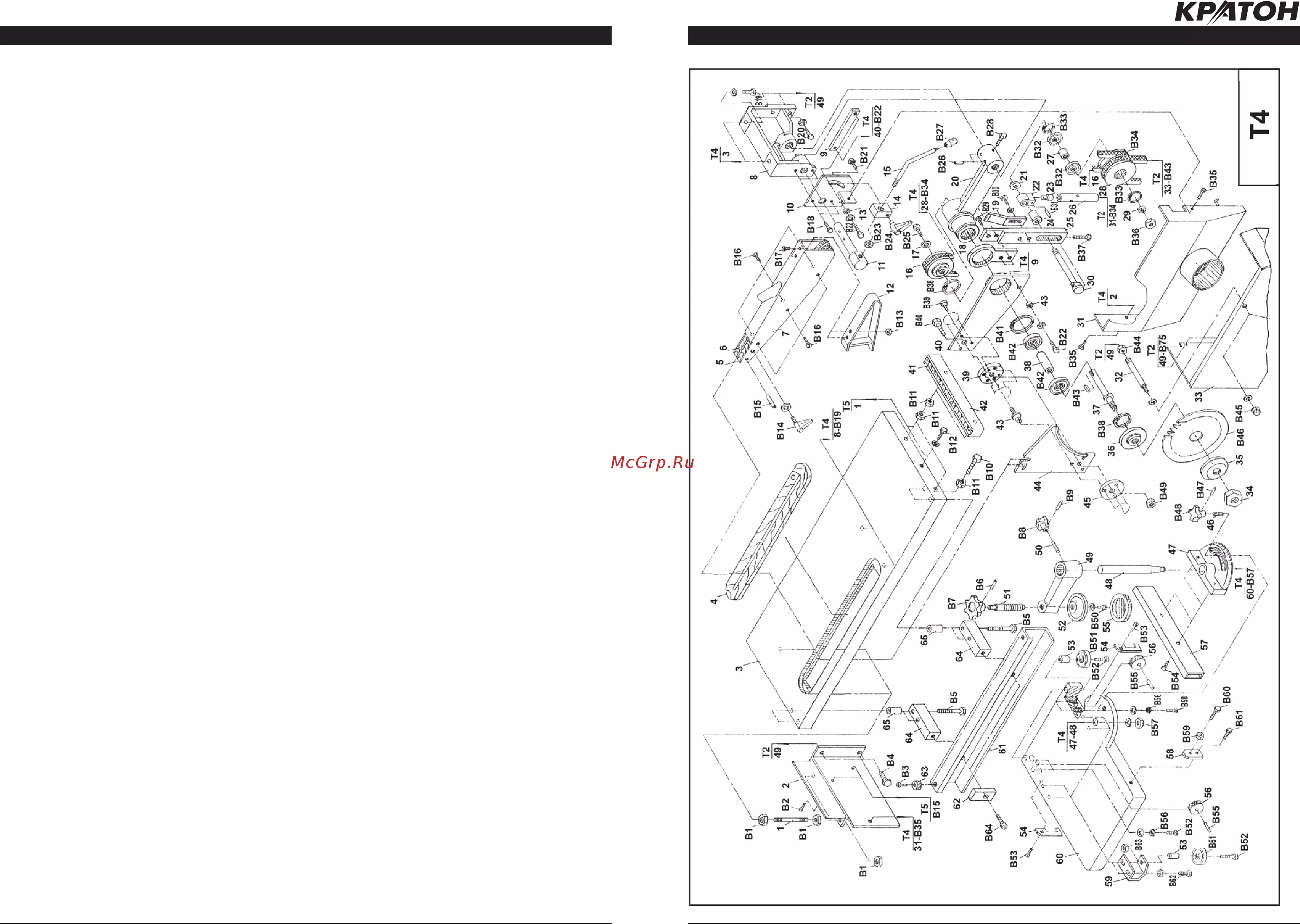

СХЕМА СБОРКИ
18 Пластина
19 Обод
20 Пластина
21 Стол
22 Направляющая ось
23 Втулка
24 Рычаг
25 Корпус
26 Пластина
27 Направляющая ось
28 Направляющая ось
29 Штифт
30 Пластина
31 Корпус
32 Втулка
33 Пластина
34 Уголок
35 Т-образная гайка
36 Винт
37 Пластина
38 Штифт
39 Винт
40 Штифт
41 Пластина
42 Вороток
43 Шпилька
44 Втулка
45 Пружина
46 Суппорт
47 Корпус
48 Прижим

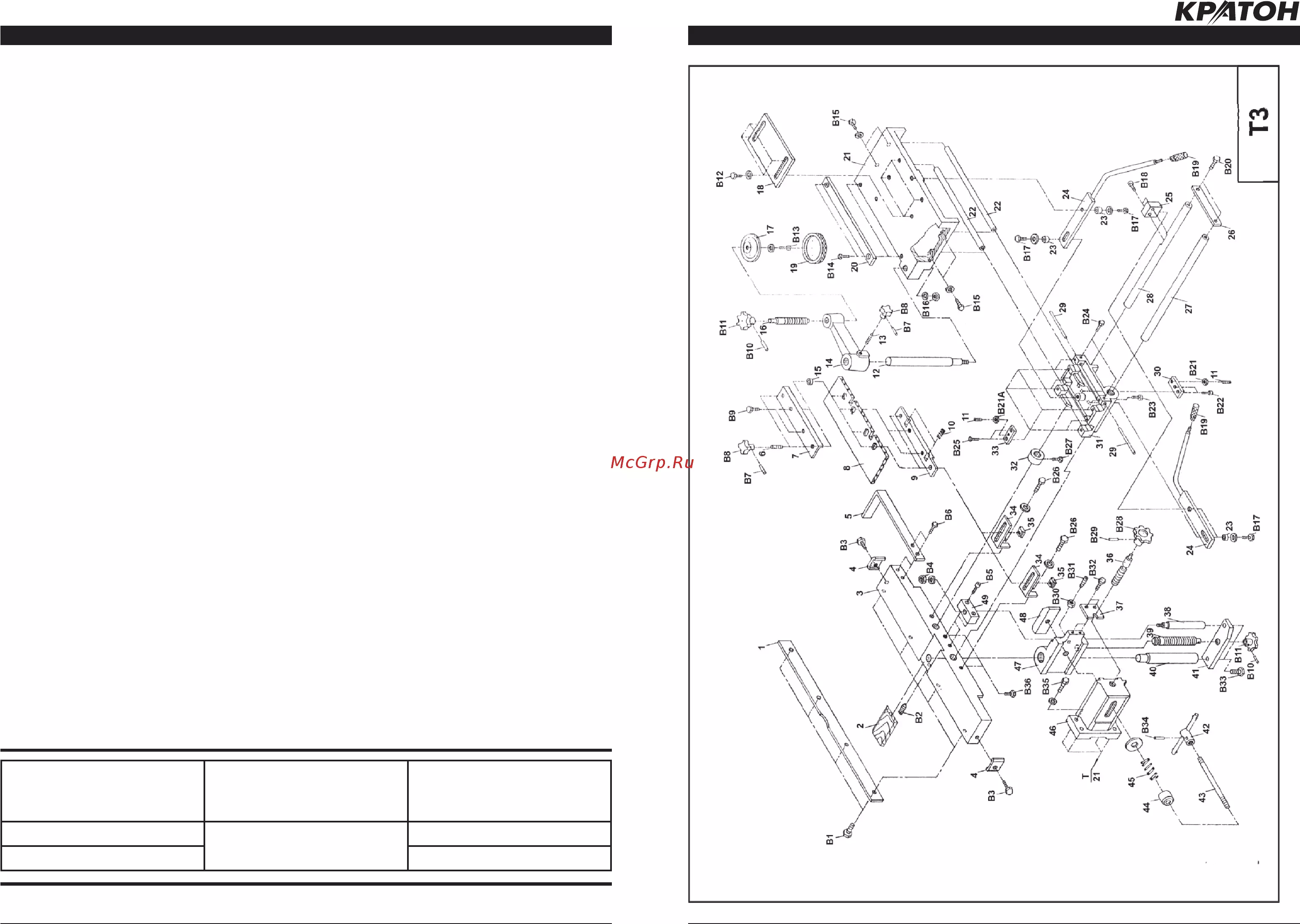

Т3
1 Планка
2 Планка
3 Стол
4 Прижим
5 Уголок
6 Винт
7 Планка
8 Пластина
9 Планка
10 Пружина
11 Винт
12 Штифт
13 Винт
14 Кронштейн
15 Втулка
16 Винт
17 Прижим
www.kraton.ru
49 Брусок
B1 Болт
B2 Винт
B3 Болт
B4 Гайка
B5 Винт
B6 Болт
B7 Штифт
В8 Рукоятка
В9 Болт
В10 Штифт
В11 Рукоятка
В12 Болт
В13 Винт
В14 Винт
B15 Болт
B16 Гайка
B17 Болт
B18 Винт
B19 Рукоятка
B20 Болт
B21 Гайка
B22 Винт
B23 Болт
B24 Болт
B25 Винт
B26 Болт
B27 Болт
В28 Рукоятка
В29 Штифт
В30 Гайка
В31 Винт
В32 Болт
В33 Болт
В34 Штифт
В35 Болт
В36 Болт
