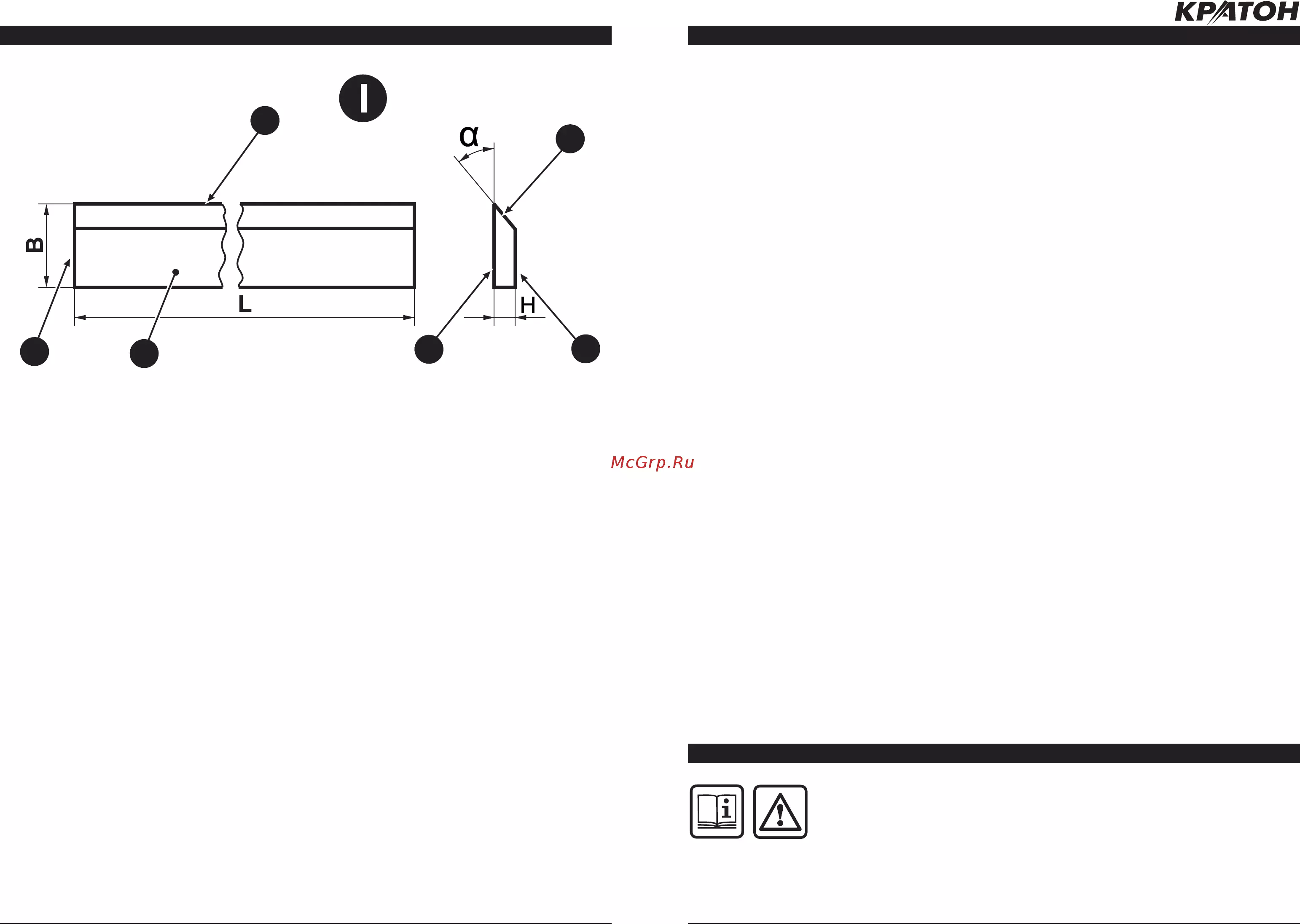

ФУГОВАНИЕ И УСТАНОВКА ( ЗАМЕНА) СТРОГАЛЬНЫХ НОЖЕЙ (РИС. F/G/H)
34
www.kraton.ru

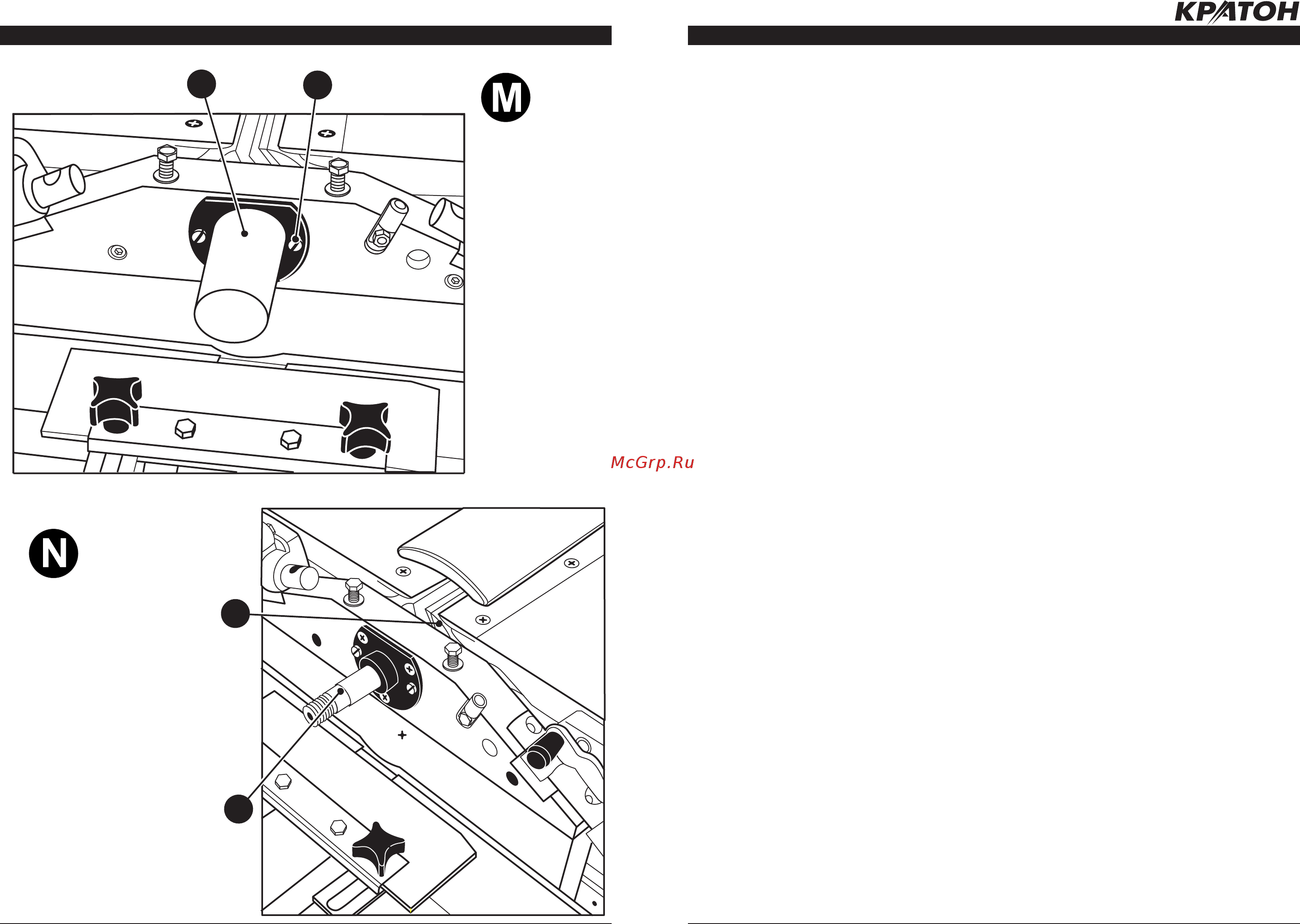

ОПЕРАЦИИ, ВЫПОЛНЯЕМЫЕ НА ФРЕЗЕРНОМ СУППОРТЕ (РИС. М/N/P/Q/R)
84
34. Ножевой вал
86. Посадочная
шейка
84. Защитный
колпак
85. Винт (2 шт.)
85
86
34
• Демонтируйте линейку направляющую
18 и защитное ограждение 6.
• Вытяните ручки 32 и 36 и, удерживая их,
приведите столы строгальные 5 и 9 в вер
-
тикальное положение, тем самым откро-
ется доступ к ножевому валу 34.
• С помощью гаечного ключа поочередно
путем вращения болта фиксирующего 67
(см. рис. H), начиная со среднего, ослабь
-
те распорное давление от его головки на
прижимную планку 66 и строгальный нож
68.
• Осторожно снимите прижимную планку
66 вместе с закрепленными в ней фикси
-
рующими болтами 67 и строгальный нож
68.
• В таком же порядке демонтируйте с но-
жевого вала 34 остальные строгальные
ножи 68 и элементы их крепления.
• Внимательно осмотрите все снятые
строгальные ножи 68. В случае обнаруже
-
ния в них каких-либо дефектов, трещин,
зазубрин и механических повреждений
замените строгальные ножи.
• С помощью щетки очистите и осмотрите
плоскости и пазы ножевого вала 34, на ко-
торые опираются строгальные ножи 68.
Плоскости и пазы должны быть чистыми,
без выбоин и выщербин
.
• Установите годный строгальный нож 68
и прижимную планку 66 в паз ножевого
вала 34 и слегка затяните головки фикси
-
рующих болтов 67.
• Приведите строгальные столы 5 и 9 в го-
ризонтальное положение и зафиксируйте
их с помощью ручек 32 и 36.
• Поверните ручки 32 и 36 с помощью
ручек 30 и 37 выставите столы строгаль-
ные 5 и 9 на одном уровне между со
-
бой. Рекомендуется для проверки уров-
ня строгальных столов использовать
отшлифованный металлический брусок
длиной 300 мм и поперечным сечением
6 × 10 мм. Для этой цели подходит также
стальная измерительная линейка от
универсального глубиномера с пределом
измерений 0–300 мм.
• Установите ножевой вал 34 так, чтобы
режущая кромка строгального ножа 68
заняла крайнюю верхнюю точку (см. рис.
H).
• Приложите металлический брусок или
линейку к поверхностям строгальных сто
-
лов 5 и 9 и отрегулируйте выступ режу-
щей кромки строгального ножа 68 над их
поверхностью. Выступ режущей кромки
строгального ножа 68 над поверхностью
строгальных столов 5 и 9 не должен пре-
вышать 0,1 мм и не должен быть ниже их
уровня.
• Надежно затяните фиксирующие болты
67, начиная со среднего болта.
• Выполните аналогичные действия для
остальных строгальных ножей.
• Убедитесь, что строгальные ножи 68 ни-
где не задевают за строгальные столы 5
и 9.
• ПОМНИТЕ!
Для получения ровной стро-
ганой поверхности деревянной заготовки
режущие кромки строгальных ножей 40
должны быть параллельны плоскости по
-
верхности заднего строгального стола 9.
• Установите на станок снятые защитные
ограждения и направляющую линейку, с
помощью ручки 30 отрегулируйте глубину
строгания, т.е. опустите передний стро
-
гальный стол 5 на нужную величину, но
не более 3 мм.
Выполните пробное фуго-
вание деревянной заготовки. Проверьте
станок на качество фугования.
