www.kraton.ru

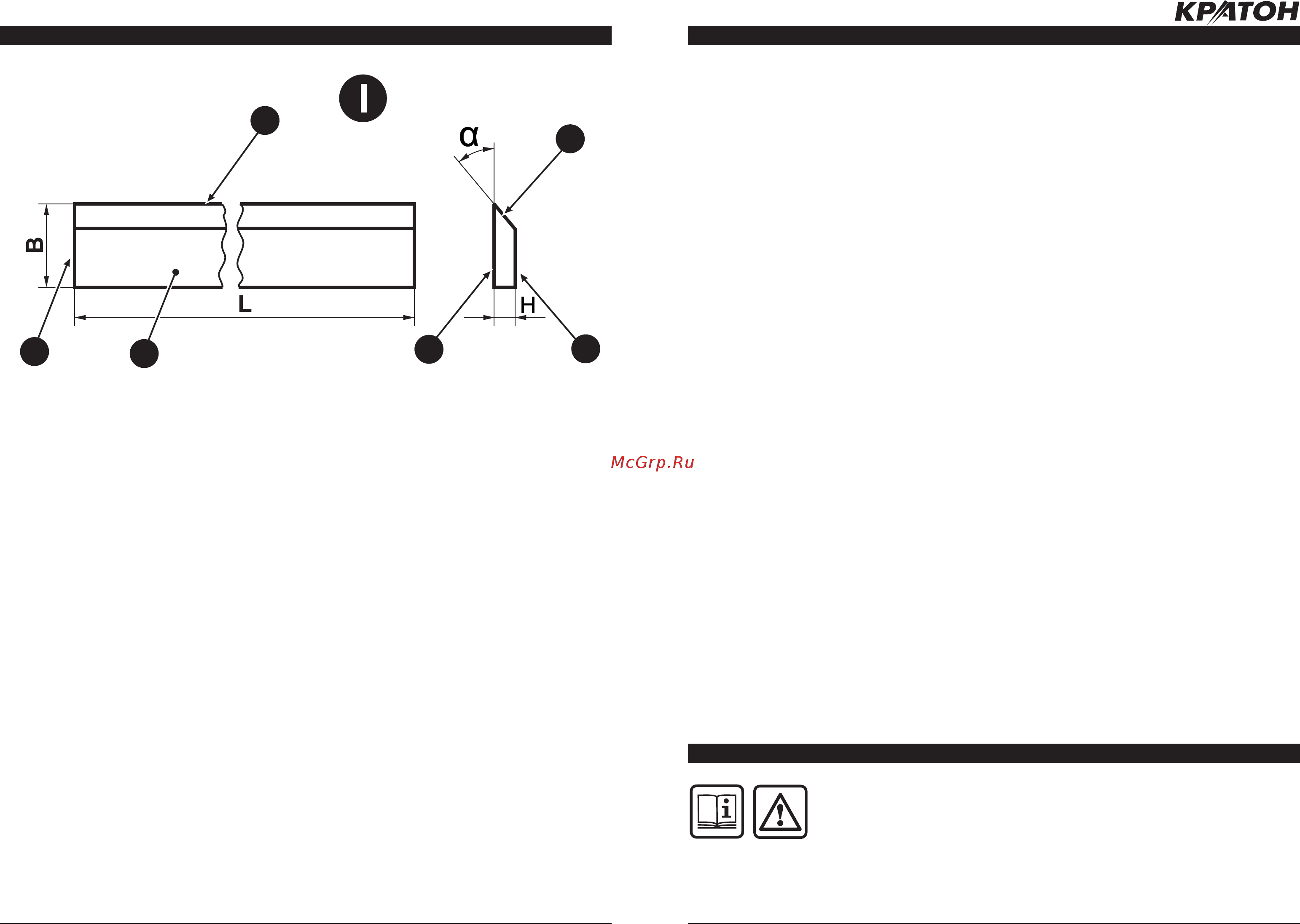

ЗАТОЧКА СТРОГАЛЬНЫХ НОЖЕЙ (РИС. I)
Размеры строгального
ножа:
L = 260 мм, В = 30 мм, H =
3 мм, α — задний угол
68
69
70
73
71
72
68. Нож строгальный
69. Торец ножа
70. Режущая кромка
71. Задняя поверхность
72. Опорная поверхность
73. Передняя поверхность
Замена и заточка строгальных ножей
• Сильная вибрация станка и ножевого
вала, появление дефектов на строганных
заготовках указывает на затупленность
строгальных ножей и возможные их по-
вреждения.
• Снимите и проверьте строгальные
ножи. В случае обнаружения дефектов,
трещин, повреждений строгальных ножей
замените их.
• Для предотвращения возможного дис-
баланса ножевого вала, следует произ-
водить одновременную замену всех стро-
гальных ножей.
• Затачивать строгальные ножи данного
станка рекомендуется на универсальных
заточных станках, оснащенных шлифо-
вальным кругом и технологическими при-
способлениями для зажима.
• Для контроля геометрических параме-
тров режущей части строгальных ножей
после заточки следует применять универ-
сальные угломеры с диапазоном измере-
ний 0
0
–180
0
или угловые шаблоны.
• Заточку строгальных ножей следует
производить только по задней поверхно-
сти 71 (см. рис. I). Задний угол
α заточки
строгального ножа 68 зависит от твердо
-
сти древесины. Для мягких пород дерева
(липа, осина, сосна, ель) рекомендуемый
задний угол заточки должен быть α = 35
0
,
для твердых пород (бук, дуб, кизил
) α =
45
0
.
• Режущая кромка 70 строгального ножа
68 после заточки должна быть прямоли-
нейной по всей длине, острой и не иметь
завалов. На ней не должно быть зазу
-
брин, рисок и трещин.
• Для снятия заусенцев после заточки
следует выполнить доводку строгальных
ножей доводочным абразивным бруском.
• Перед тем как установить на станок
ножи, их следует хорошо заточить и вы
-
полнить балансировку, чтобы они имели
одинаковую длину, ширину, толщину и
массу. Балансировку ножей производят
33
ПИЛЕНИЕ И УСТАНОВКА ПИЛЬНОГО ДИСКА (РИС. K/L)
раздел «Подготовка к работе и пробный
пуск».
Дождитесь, когда шпиндель 81 с
закрепленным на нем пильным диском 22
наберет номинальную частоту вращения.
При пробном пуске не стойте в плоскости
вращения пильного диска 22. Убедитесь
визуально в отсутствии торцового и ради
-
ального биения пильного диска 22.
• При определенной наработке станка
происходит естественное притупление
зубьев пильного диска 22, что существен-
но сказывается на качестве выполняемой
работы. Поэтому необходимо снять пиль
-
ный диск 22 для его замены и заточки.
• ПРЕДУПРЕЖДЕНИЕ! Не пытайтесь са-
мостоятельно производить заточку пиль-
ного диска, т.к. не имея специального
оборудования и соответствующих навы
-
ков, Вы можете нарушить его центровку и
балансировку, что непременно приведет
к его преждевременной поломке и воз
-
можно к поломке самого станка. При не
-
обходимости пользуйтесь услугами сер-
висных центров или
специализированных
мастерских.
Пиление деревянной заготовки
• Продольное пиление деревянной заго-
товки на данном станке выполняется на
пильном столе 17 посредством вращаю-
щегося пильного диска 22, закрепленного
на шпинделе 81
(см. рис. B и K).
• Подача заготовки осуществляется вруч-
ную с помощью специального толкателя
83 (см. рис. L). При продольном пилении,
станочник с помощью толкателя 83 дол-
жен обеспечивать надежный прижим за-
готовки к пильному столу
17 и линейке
направляющей 18. С помощью линейки
направляющей 18 на пильном столе 17
данного станка можно производить п
ро-
дольное пиление под различными угла-
ми.
• ВНИМАНИЕ! Работа на станке без за-
щитного кожуха 21 и расклинивающего
ножа 19 (см. рис. В) категорически запре
-
щена. В связи с тем, что подача заготовки
при пилении производится вручную, со
-
блюдайте особую осторожность. Пальцы
рук должны находиться на достаточно
безопасном расстоянии от
вращающегося
пильного диска 22. Особую осторожность
следует проявлять при пилении тонких и
коротких заготовок в процессе работы и в
момент выхода заготовки.
• При пилении не превышайте установ-
ленную максимальную глубину распила
(70 мм).
• Поперечное пиление деревянной за-
готовки, в том числе и под углом выпол
-
няйте, используя поперечный стол 15 (см.
рис. В). Произведите настройку станка
на необходимый угол поперечного пиле
-
ния производите по угломерной шкале
на поперечном упоре 25, далее зажмите
фиксатор 24. Деревянную заготовку при
-
жмите струбциной 23 к столу 15. Вручную
перемещая стол 15 по направляющей
балке 26, произведите поперечное пиле
-
ние заготовки.
ОПЕРАЦИИ, ВЫПОЛНЯЕМЫЕ НА ФРЕЗЕРНОМ СУППОРТЕ (РИС. М/N/P/Q/R)
ВНИМАНИЕ! Перед выполнением операций на фрезерном суп-
порте снимите пильный диск! Закройте защитным ограж
-
дением рабочую зону ножевого вала на строгальном столе.
Перед снятием инструмента, сборкой или наладкой, обяза-
тельно отсоедините станок от электрической питающей сети. Регулярно
проверяйте, чтобы режущий инструмент (сверла, фрезы) был заточенным
и
без механических повреждений.
