10
www.kraton.ru
ной центровке сверла или фрезы в разрез
-
ной втулке фрезерного патрона. Биение
режущего инструмента, установленного
во фрезерном патроне, не допускается;
— в надежности закрепления цилиндри
-
ческой прямозубой фрезы на посадочной
шейке ножевого вала;
— в надежном закреплении и исправно-
сти защитного кожуха цилиндрической
прямозубой фрезы;
— в исправности механизмов подач фре-
зерного суппорта и стола, зажимных при
-
способлений и устройств.
Требования охраны труда во время ра
-
боты
• Осмотр и замену режущего инструмен-
та, очистку, регулировку, смазку станка,
закрепление ограждений следует произ
-
водить только после выключения станка и
его при полной остановке.
• На станке одновременно допускается
выполнять только одну технологическую
операцию, при этом
режущий инструмент,
не используемый для выполнения дан-
ной операции, должен быть снят или за
-
крыт защитным приспособлением станка.
Если на станке не выполняется операция
фугования, то ножевой вал с закреплен
-
ными строгальными ножами должен быть
закрыт специальным защитным огражде
-
нием. Установленное ограждение должно
обеспечивать свободное вращение ноже
-
вого вала станка и полностью исключить
возможность травмирования и доступа к
строгальным ножам в зоне фугования.
• На данном станке не разрешается рабо-
тать в перчатках или рукавицах.
Пиление
• Перед включением станка на пиление
деревянных заготовок следует убедиться,
что его пуск не угрожает опасностью Вам
или кому-либо.
• Начинать пиление деревянных загото-
вок следует только при установившейся
частоте вращения пильного диска.
• Подачу деревянной заготовки (пилома-
териала) на пильный диск следует произ
-
водить плавно, без рывков, не допуская
ударов по древесине.
• Извлекать застрявшие заготовки, произ-
водить ручную уборку обрезков и опилок
с пильного стола следует только после
полной остановки пильного диска с помо-
щью специального крючка и щетки.
• ЗАПРЕЩЕНО!
— тормозить станок, нажимая каким-либо
предметом на поверхность пильного дис
-
ка или его режущих зубьев;
— находиться в зоне возможного выброса
разрезаемого пиломатериала от пильно-
го диска работающего станка;
— производить визуальный осмотр, про-
совывать руки под защитный кожух пиль
-
ного диска работающего станка;
— распиливать одновременно несколько
досок без специального приспособления,
обеспечивающего их прижим к направля
-
ющей линейке и пильному столу;
— при подаче бруса (доски) на пиление в
станок становиться против его торца;
— пилить на станке обледенелые доски;
— открывать и снимать защитное ограж-
дение пильного диска во время работы
станка.
Фугование
• Перед фугованием (строганием) дере-
вянной заготовки необходимо убедиться,
что ножевой вал вращается навстречу по
-
даче пиломатериала.
• Фугование заготовки следует произво-
дить только по слою древесины и всегда
тщательно осматривать ее. При обнару
-
жении небольших сучков и трещин следу-
ет снижать скорость подачи заготовки на
ножевой вал.
• При фуговании следует плотно прижи-
мать заготовку к столу и направляющей
линейке с помощью толкателя.
• Подачу заготовки на ножевой вал следу-
ет производить плавно, без толчков.
• При фуговании не разрешается:
ПРАВИЛА БЕЗОПАСНОСТИ
51

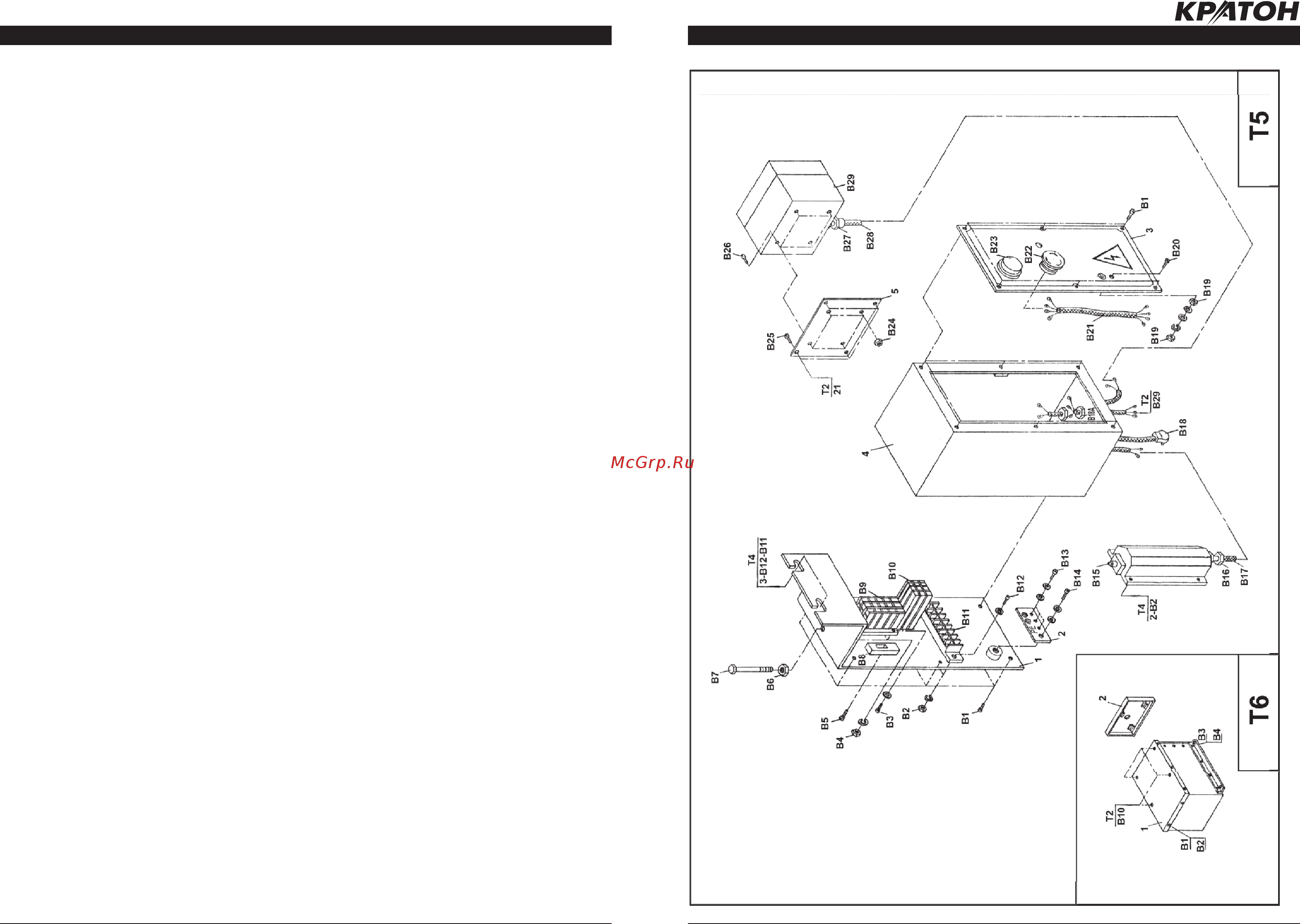

СХЕМА СБОРКИ
