УСТРОЙСТВО СТАНКА (РИС. А /В/С/D)
от случайного соприкосновения с ноже-
вым валом 8, пильным диском 23 и с кли-
ноременной передачей станка. Расклини-
вающий нож установленный на пильном
столе станка предотвращает отдачу и за
-
клинивание заготовки при пилении.
• Электроэнергия к станку подводится с
помощью кабеля электропитания с вил
-
кой 12. В коробке электровыключателей
13 расположены: автоматический предо
-
хранитель защиты станка от перегрузок,
переключатель направления вращения
ножевого вала и кнопки пуска и остановки
станка.
Отличительные особенности станка
• При разработке конструкции и дизайна
изделия были учтены антропометриче-
ские особенности потенциальных пользо
-
вателей, поэтому станок удобен (эргоно-
мичен) в работе и обслуживании.
• В одном станке совмещены несколько
деревобрабатывающих станков: фуго-
вальный,
пильный, сверлильный и фре-
зерный станки. Кроме того, на данном
станке можно производить заточку зату
-
пившегося режущего инструмента (пиль-
ный диск, фреза, сверло, строгальные
ножи).
• Габариты и многофункциональность
станка позволяют его использовать в
условиях мастерских ограниченной пло
-
щади и для изготовления широкого спек-
тра столярных изделий
.
• Переход от одного вида операции к дру-
гой занимает минимум времени в перена
-
стройке и наладке станка.
• Расположение центра масс и прочное
основание обеспечивают устойчивость
станка в работе.
• Конструкторские решения и технологии,
примененные при проектировании и изго-
товлении станка, обеспечивают высокую
точность и качество поверхности обраба
-
тываемых заготовок и снижают время на
настройку и переналадку станка.
• Технологические приспособления и
предохранительные устройства станка
обеспечивают надежное закрепление и
прижим обрабатываемой заготовки, и за-
щищают пользователя от травм.
• Электрооборудование и асинхронный
электродвигатель станка
позволяют про-
изводить его подключение к бытовой сети
однофазного переменного тока напряже-
нием 220 В.
• Используемый в станке привод (клино-
ременная передача), минимальные зазо
-
ры в шарнирных соединениях, надежные
подшипниковые узлы, высокая частота
вращения и тщательная балансировка
ножевого вала снижают шум работающе
-
го станка и повышают его производитель
-
ность.
T

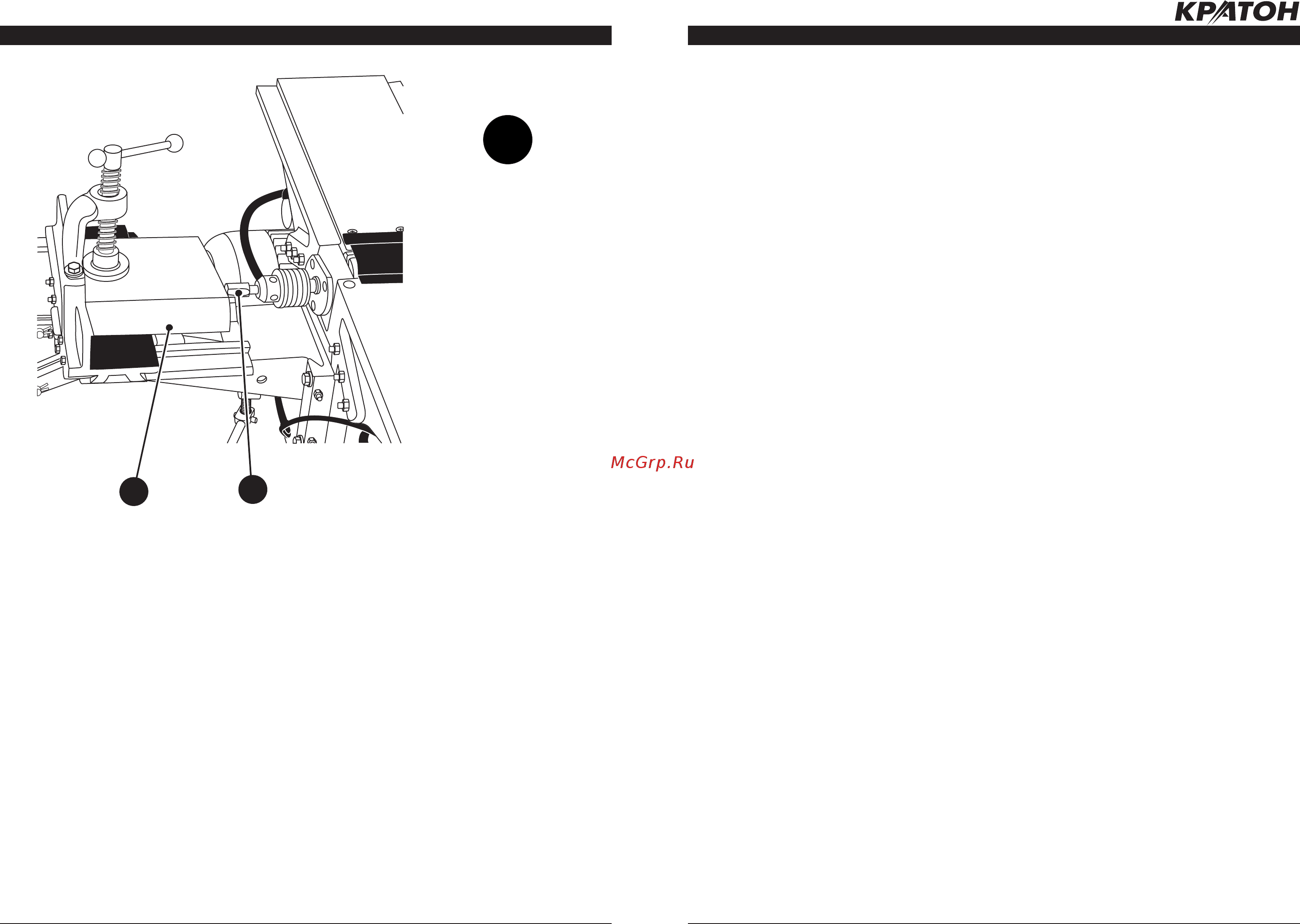

ОПЕРАЦИИ, ВЫПОЛНЯЕМЫЕ НА ФРЕЗЕРНОМ СУППОРТЕ (РИС. S/T)
74
75
74. Заготовка деревянная
75. Фреза концевая
Общие сведения о сверлении
• Сверление — это дереворежущая техно-
логическая операция со снятием стружки,
выполняемая инструментом
, имеющим
несколько режущих кромок (сверлом).
При сверлении получают сквозные и
не-
сквозные (глухие) отверстия в деталях и
собранных узлах.
• По направлению оси отверстия к волок-
нам древесины различают сверление по-
перечное и продольное (в торце детал
и).
Отверстия высокого класса шероховато-
сти (чистые) и точные (с минимальными
отклонениями по диаметру) выполняют
сверлами с главными режущими кромка
-
ми, расположенными на торце сверла в
плоскости, перпендикулярной оси враще
-
ния и подрезателями. Для продольного
(в торец детали) сверления применяются
сверла без подрезателей (спиральные,
ложечные).
• На фрезерном суппорте данного станка,
используя различный режущий инстру-
мент и приспособления, можно выпол-
нять сверлильные, фрезерные и долбеж-
ные операции.
• ВНИМАНИЕ! На фрезерном суппорте
данного станка запрещено обрабатывать
любые металлические заготовки при вы
-
полнении сверлильных, фрезерных и
долбежных операций. Это может приве-
сти к травме пользователя, поломке ин
-
струмента и выходу из строя станка.
Подготовка станка и сверление
• Произведите сборку фрезерного суппор-
