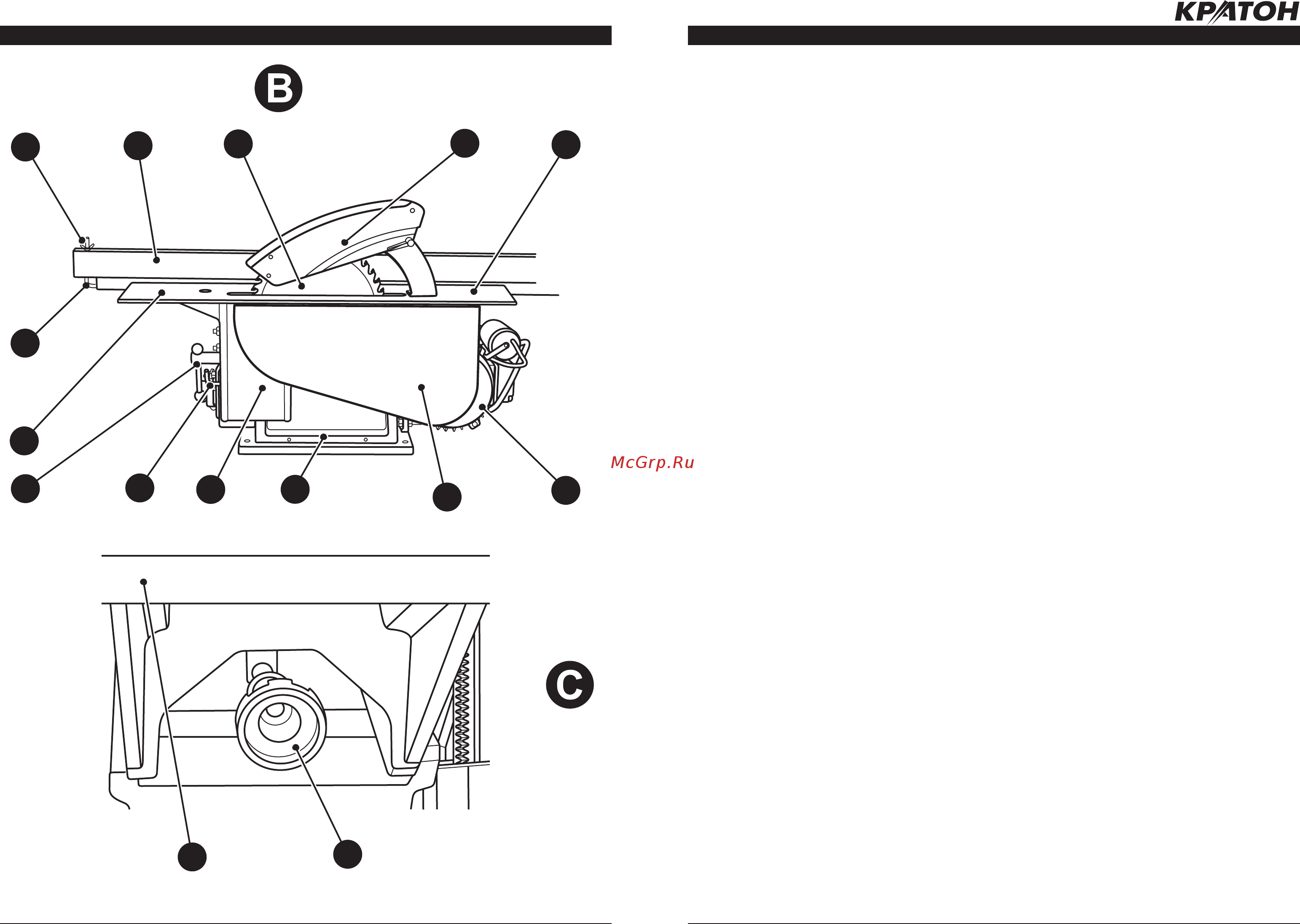

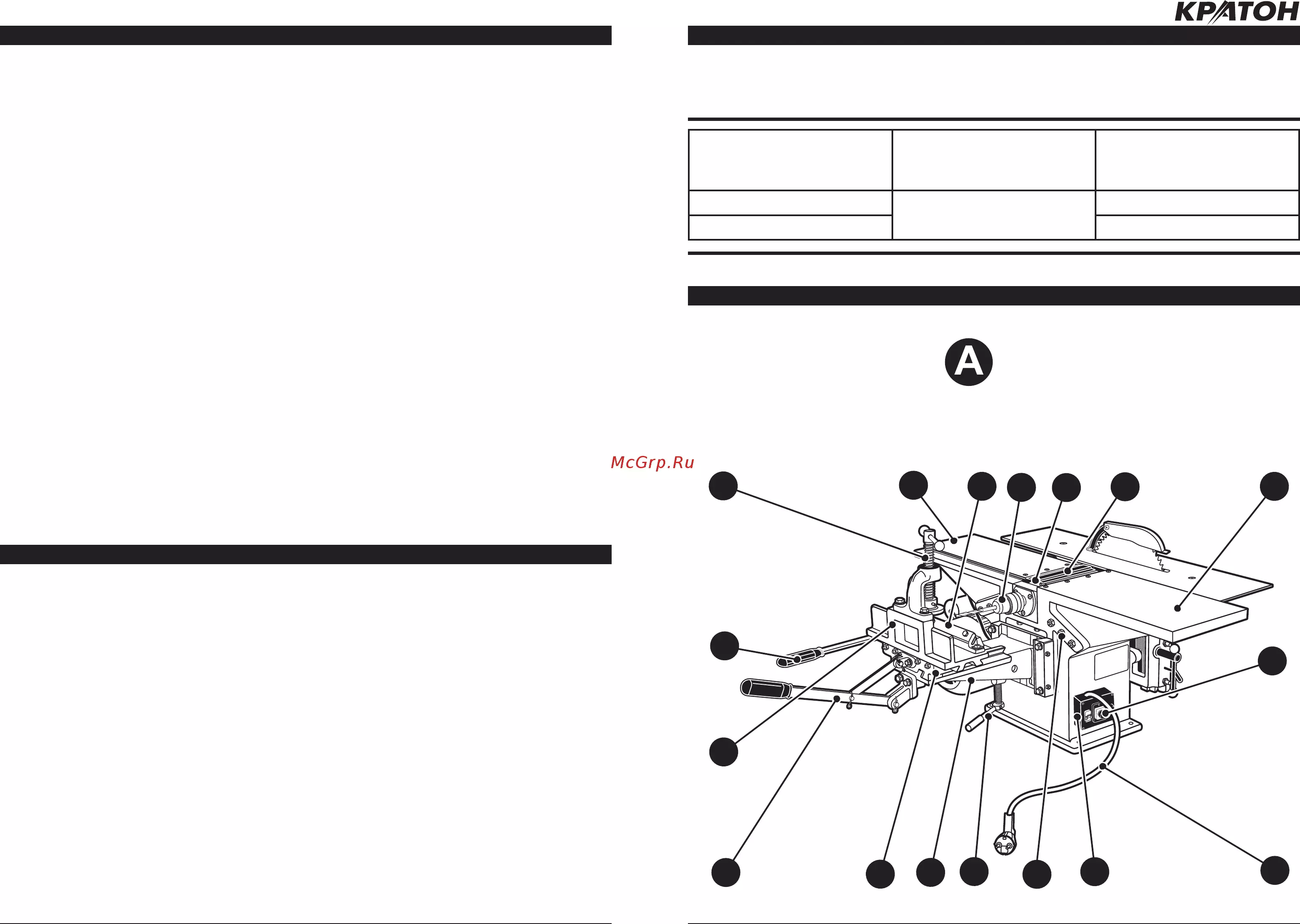

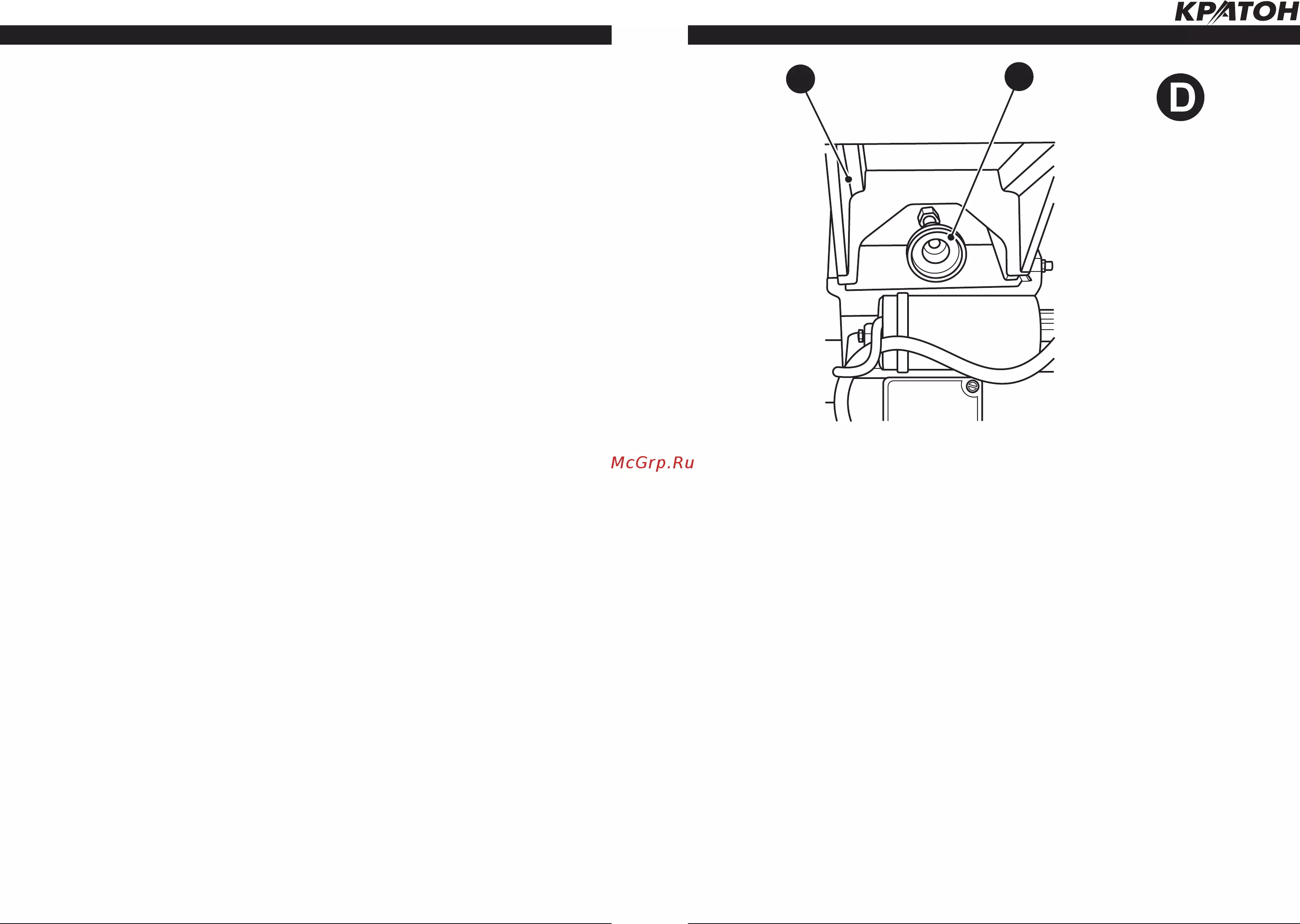

УСТРОЙСТВО СТАНКА (РИС. А /В/С/D)
26
29
28
27
30
19
31
10
39
18
20
21
22
23
24
25
димо после первых четырех часов рабо-
ты станка проконтролировать натяжение
клиновых ремней 52 и произвести повтор
-
ное натяжение.
Снимите защитный кожух 27 (см. рис. В)
и обеспечьте доступ к электродвигателю
26.
С помощью гаечного ключа ослабьте
гайки 53 и 54, с помощью которых элек-
тродвигатель 26 закреплен на шпильках
55.
Переместите электродвигатель 26 и
произведите натяжение клиновых ремней
52.
Равномерно затяните гайки 54 и прокон-
тролируйте степень натяжения клиновых
ремней 52. При определении степени на
-
тяжения руководствуйтесь следующими
условиями:
чрезмерное натяжение клиновых рем-
ней 52 ведет к их преждевременному из
-
носу и дополнительной нагрузке на под-
шипники ножевого вала
8;
недостаточное натяжение клиновых
ремней 52 ведет к их нагреву и проскаль-
зыванию на шкивах 56 и
57, и снижению
величины крутящего момента на ножевом
вале
8, и, следовательно, к изменению
режимов резания заготовки и снижению
производительности станка;
определите степень натяжения кли-
новых ремней 52. Для этого приложите
усилие 20 Н (2 кгс) на одну ветвь клино
-
вого ремня 52 в середине пролета между
шкивами 56 и 57. Стрела прогиба ремня
клинового 53 должна составить 5
–6 мм.
Проверьте соосность ручьев ведомого
шкива 57 и ведущего шкива 56. Отклоне
-
ние от общей плоскости не должно быть
более 1 мм.
Проверьте затяжку гаек 53 и 54 и уста-
новите на штатное место защитный кожух
27.
Проверка износа клиновых ремней и
их замена
Необходимо также периодически про-
верять износ клиновых ремней 52. При
отслоении корда, разрыве и появлении
трещин в материале клиновых ремней 5
2,
они подлежат замене.
Снимите защитный кожух 27 (см. рис. В)
и обеспечьте доступ к электродвигателю
26.
С помощью гаечного ключа ослабьте
гайки 53 и 54, с помощью которых элек-
тродвигатель 26 закреплен на шпильках
55.
Переместите электродвигатель 26 и мак-
симально ослабьте натяжение клиновых
ремней 52.
Снимите изношенные ремни и произве-
дите замену на клиновые ремни с анало
-
гичными размерами поперечного сечения
и соответствующей длиной. При этом ру
-
ководствуйтесь маркировкой на ремнях.
В соответствии со схемой сборки уста-
новите ремни клиновые 5
2 в соответству-
ющие ручьи шкива ведущего 56 и шкива
ведомого
57.
Отрегулируйте степень натяжения кли-
новых ремней 52 и проверьте соосность
ручьев шкивов 56 и
57, в соответствии с
требованиями подраздела «Проверка и
натяжение клиноременной передачи
».
Проверьте затяжку гаек 53 и 54 и уста-
новите на штатное место защитный кожух
27.
