1. Рычаг продольной подачи
3. Рычаг поперечной подачи
6. Заточное устройство
7. Сверлильный патрон
15. Рычаг вертикальной подачи
37. Нож строгальный
40. Круг чашечный шлифовальный
41. Гайка
42. Оправка с шайбой
43. Ключ для сверлильного патрона
44. Болт (2 шт.)
45. Болт (2 шт.)

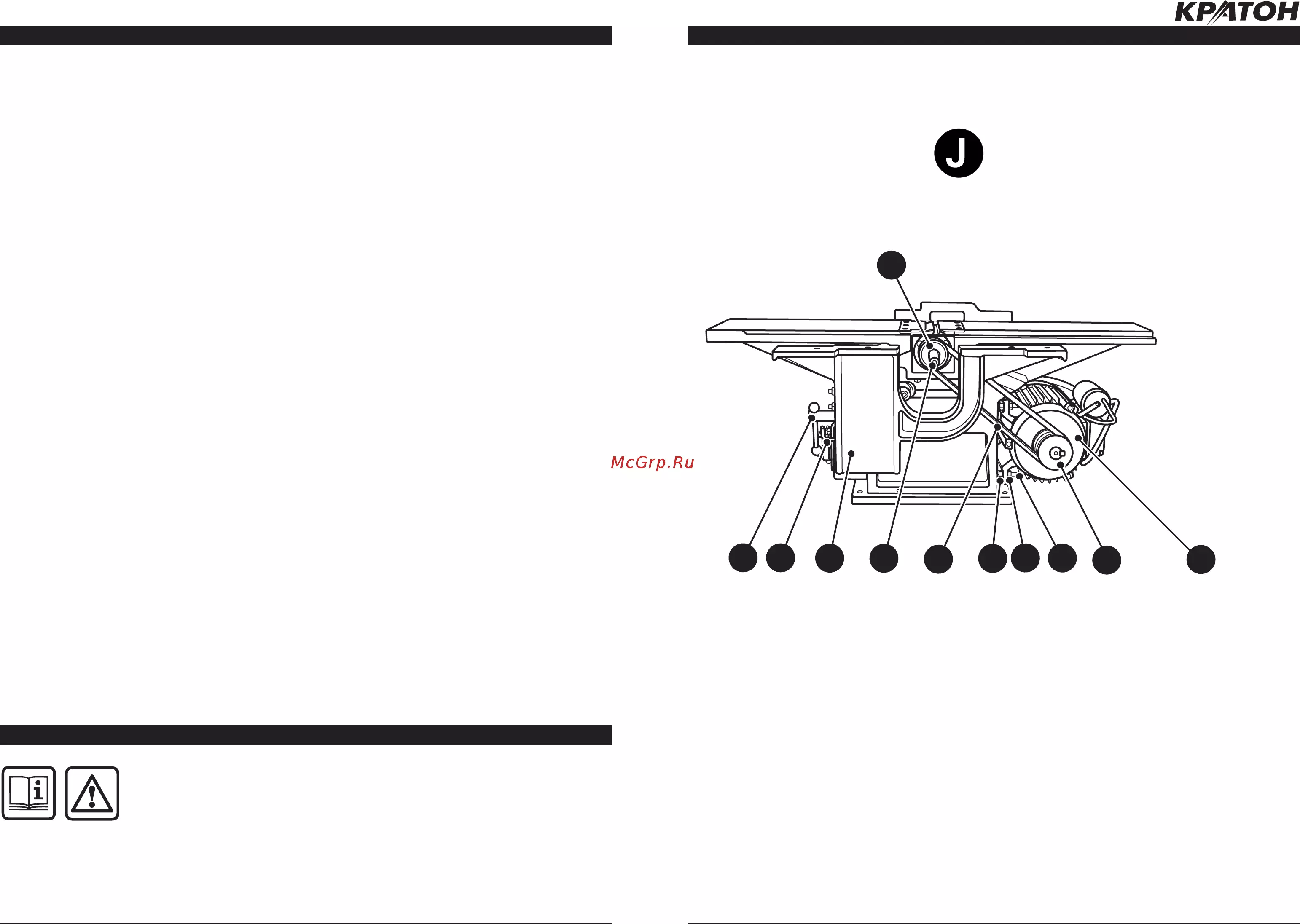

ОПЕРАЦИИ, ВЫПОЛНЯЕМЫЕ НА ПИЛЬНОМ СТОЛЕ (РИС. J/K/L/M/N/P/Q/R)
58
59
60 61
62
63 64 65
ЗАТОЧКА СТРОГАЛЬНЫХ НОЖЕЙ (РИС. H/I)
Размеры строгального
ножа:
L = 150 мм, В = 30 мм, H =
3 мм, α — задний угол
37
46
47
50
48
49
37. Нож строгальный
46. Торец ножа
47. Режущая кромка
48. Задняя поверхность
49. Опорная поверхность
50. Передняя поверхность
Замена и заточка строгальных ножей
• Сильная вибрация станка и ножевого
вала, появление дефектов на строганых
заготовках указывает на затупленность
строгальных ножей и возможные их по-
вреждения.
• Снимите и проверьте строгальные
ножи. В случае обнаружения дефектов,
трещин, повреждений строгальных ножей
замените их.
• Для предотвращения возможного дис-
баланса ножевого вала, следует произ-
водить одновременную замену всех стро
-
гальных ножей.
• Затачивать строгальные ножи данно-
го станка рекомендуется на заточном
устройстве 6 (см. рис. H) в следующем
порядке:
— установите на штатное место защит-
ное ограждение 9;
— снимите пильный диск 23;
— установите и закрепите с помощью
болтов 44 на поперечном столе 2 заточ
-
ное устройство 6;
— соберите шлифовальный узел, состо-
ящий из круга чашечного шлифовального
40, оправки с шайбой 42 и гайки 41;
— вставьте собранный шлифовальный

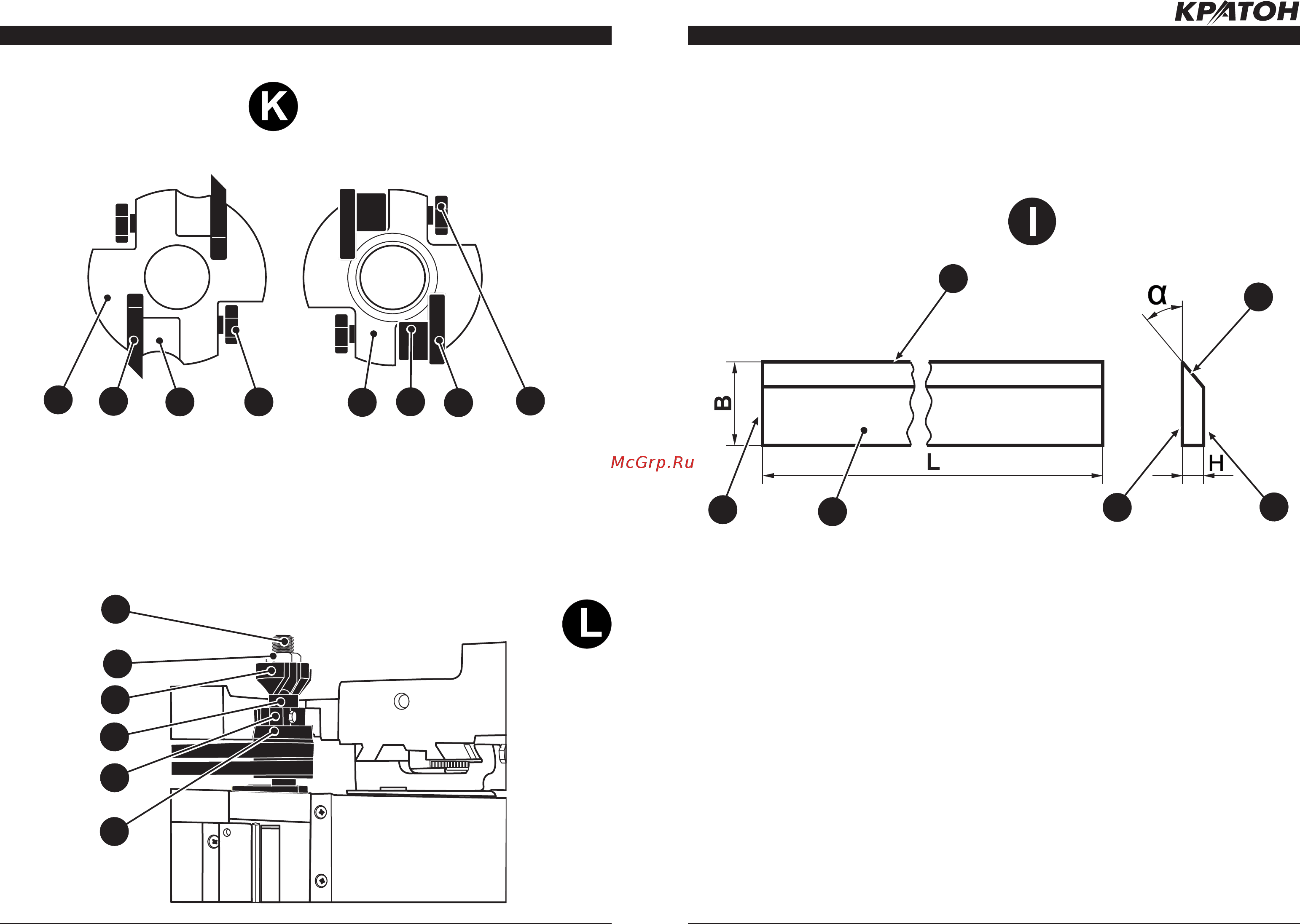

58. Фреза пазовая
59. Резец
60. Стружколоматель
61. Болт
62. Фреза фасочная
63. Стружколоматель
64. Резец
65. Болт
51
68
62
67
58
66
