23
30
www.kraton.ru

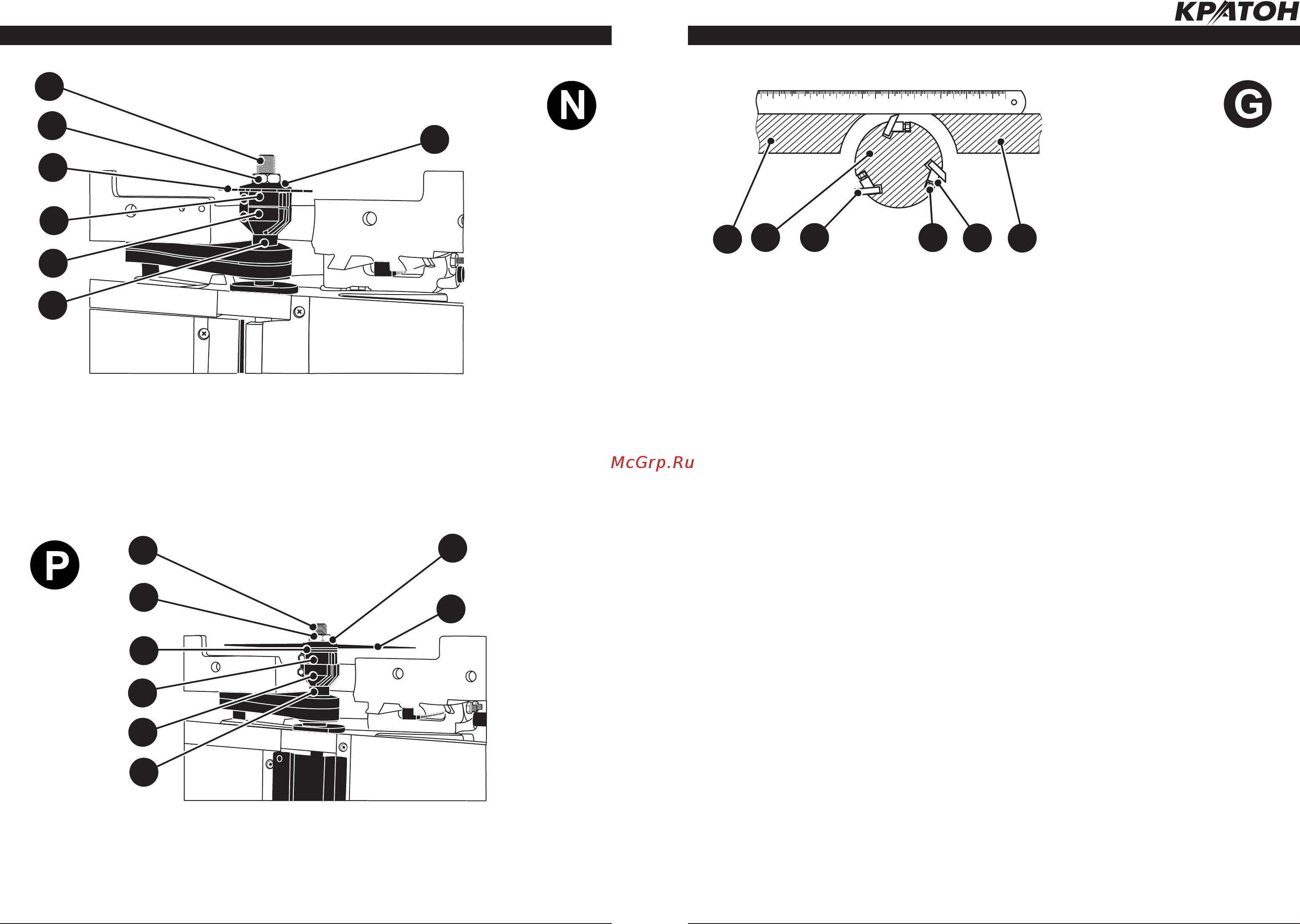

ФУГОВАНИЕ И УСТАНОВКА ( ЗАМЕНА) СТРОГАЛЬНЫХ НОЖЕЙ (РИС. F/G)
5
8
37
38
39
5. Задний строгальный стол
8. Вал ножевой
10. Передний строгальный стол
37. Нож строгальный
38. Болт фиксирующий
39. Планка прижимная
10
Установка (замена) строгальных но-
жей
• ВНИМАНИЕ! Не рекомендуется исполь-
зовать удлинители стандартных гаечных
ключей, так как это может привести к сры-
ву витков резьбы в прижимной планке 39
и болтов фиксирующих 38 (см. рис. G).
Если Вы обнаружили детали с повреж-
денными элементами резьбы в данном
узле ножевого вала 8, произведите их не-
медленную замену на аналогичные и ис
-
правные детали.
• Отключите станок и отсоедините вилку
кабеля электропитания 12 (см. рис. А) от
розетки электрической сети. Наденьте на
руки защитные перчатки.
• Демонтируйте линейку направляющую
22 и защитное ограждение 9.
• Ослабьте зажимные гайки на фиксирую-
щих винтах 14 в трех местах (см. рис. А)
и, вращая поочередно маховички 31 и 32
(см. рис. C и D) выставите передний и за-
дний строгальные столы 5 и 10 на одном
уровне между собой. Рекомендуется для
проверки уровня строгальных столов ис-
пользовать отшлифованный металличе
-
ский брусок длиной 300 мм и попереч-
ным сечением 6 × 10 мм. Для этой цели
подходит также стальная измерительная
линейка от универсального глубиномера
с пределом измерений 0–300 мм. Затяни-
те зажимные гайки фиксирующих винтов
14.
• Вращая ножевой вал 8 за сверлильный
патрон 7 (см. рис. А), установите нож
строгальный 37 так, чтобы открылся сво
-
бодный доступ к фиксирующим болтам 38
(см. рис. G).
• С помощью гаечного ключа поочередно
путем вращения болта фиксирующего 38,
начиная со среднего, ослабьте распорное
давление от его головки на прижимную
планку 39 и строгальный нож 37.
• Осторожно снимите прижимную планку
39 вместе с закрепленными в ней фикси-
рующими болтами 38 и строгальный нож
37.
• В таком же порядке демонтируйте с
ножевого вала
8 остальные строгальные
ножи 37 и элементы их крепления.
• Внимательно осмотрите все снятые
строгальные ножи 37. В случае обнаруже-
ния в них каких-либо дефектов, трещин,
зазубрин и механических повреждений
замените их.
• С помощью щетки очистите и осмотрите
плоскости и пазы ножевого вала 8, на ко-
торые опираются строгальные ножи 37.
Плоскости и пазы должны быть чистыми,
без выбоин и выщербин
.
• Установите годный строгальный нож 37
и прижимную планку 39 в паз ножевого
вала 8 и слегка затяните головки болтов
фиксирующих
38.
• Установите ножевой вал 8 так, чтобы
режущая кромка строгального ножа 37

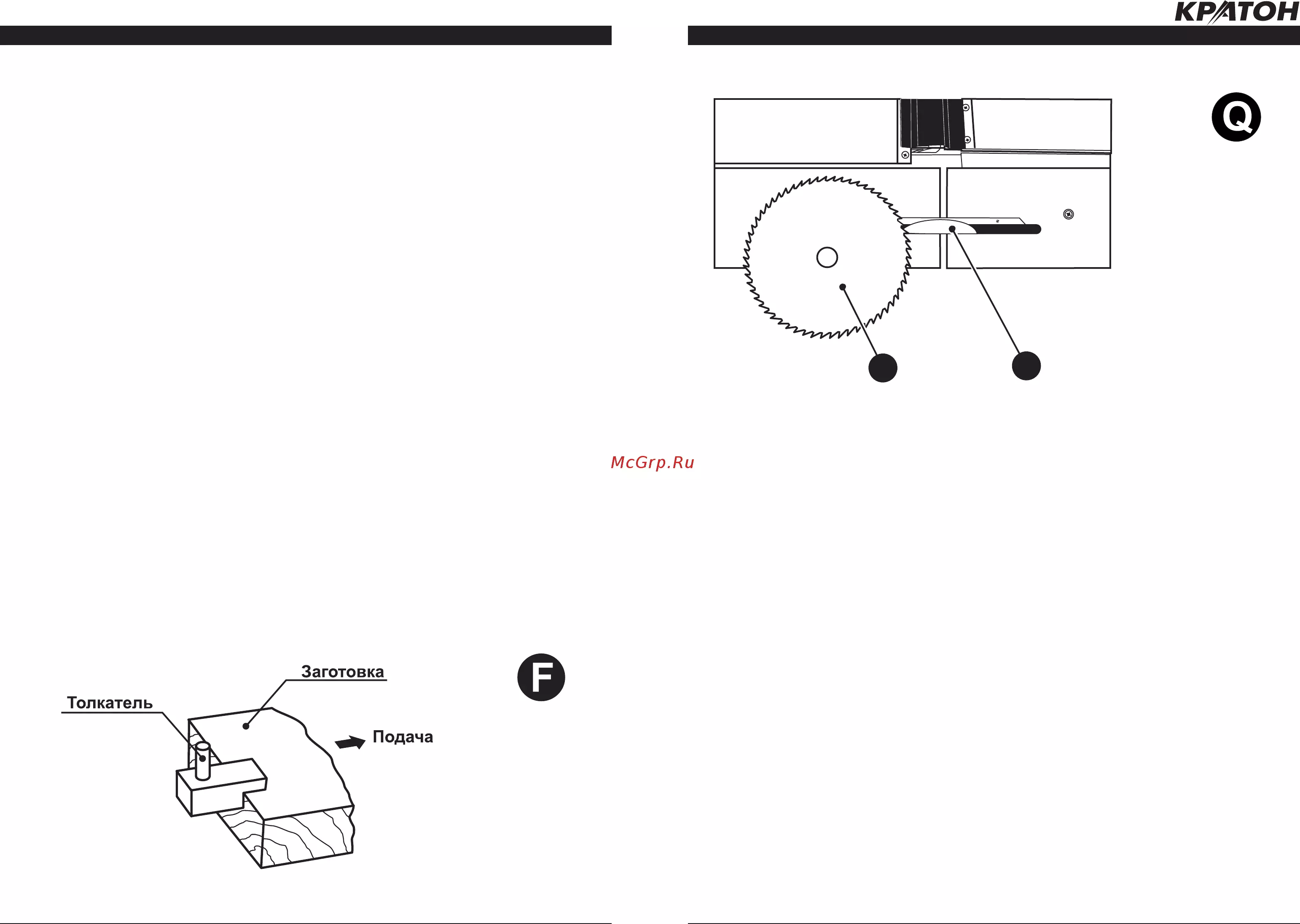

ОПЕРАЦИИ, ВЫПОЛНЯЕМЫЕ НА ПИЛЬНОМ СТОЛЕ (РИС. J/K/L/M/N/P/Q/R)
51
68
69
58
62
67
51. Резьбовая шейка ножевого вала
58. Фреза пазовая
62. Фреза фасочная
67. Втулка
68. Гайка (2 шт.)
69. Диск пильный пазовый
70. Фланец внешний
51
68
71
58
62
67
70
51. Резьбовая шейка ножевого вала
23. Диск пильный
58. Фреза пазовая
62. Фреза фасочная
67. Втулка
68. Гайка (2 шт.)
70. Фланец внешний
71. Фланец внутренний
70
23
