www.kraton.ru

ФУГОВАНИЕ И УСТАНОВКА ( ЗАМЕНА) СТРОГАЛЬНЫХ НОЖЕЙ (РИС. F/G)

заднем и переднем строгальных столах

5 и 10 защитное ограждение 9 ножевого

вала 8.

• Выполните необходимые операции для

пробного пуска станка — смотри раздел

«Подготовка к работе и пробный пуск

».

Запустите станок, дождитесь, когда ноже-

вой вал 8 наберет номинальную частоту

вращения и приступите к фугованию

де-

ревянной заготовки.

• Фугование деревянной заготовки на дан-

ном станке (см. рис. А) выполняется на

заднем и переднем строгальных столах

5 и 10 посредством строгальных ножей

вращающегося ножевого вала 8. Подача

заготовки осуществляется с переднего

строгального стола 10 на задний стро-

гальный стол 5 с помощью специального

толкателя (изготавливаемого по месту).

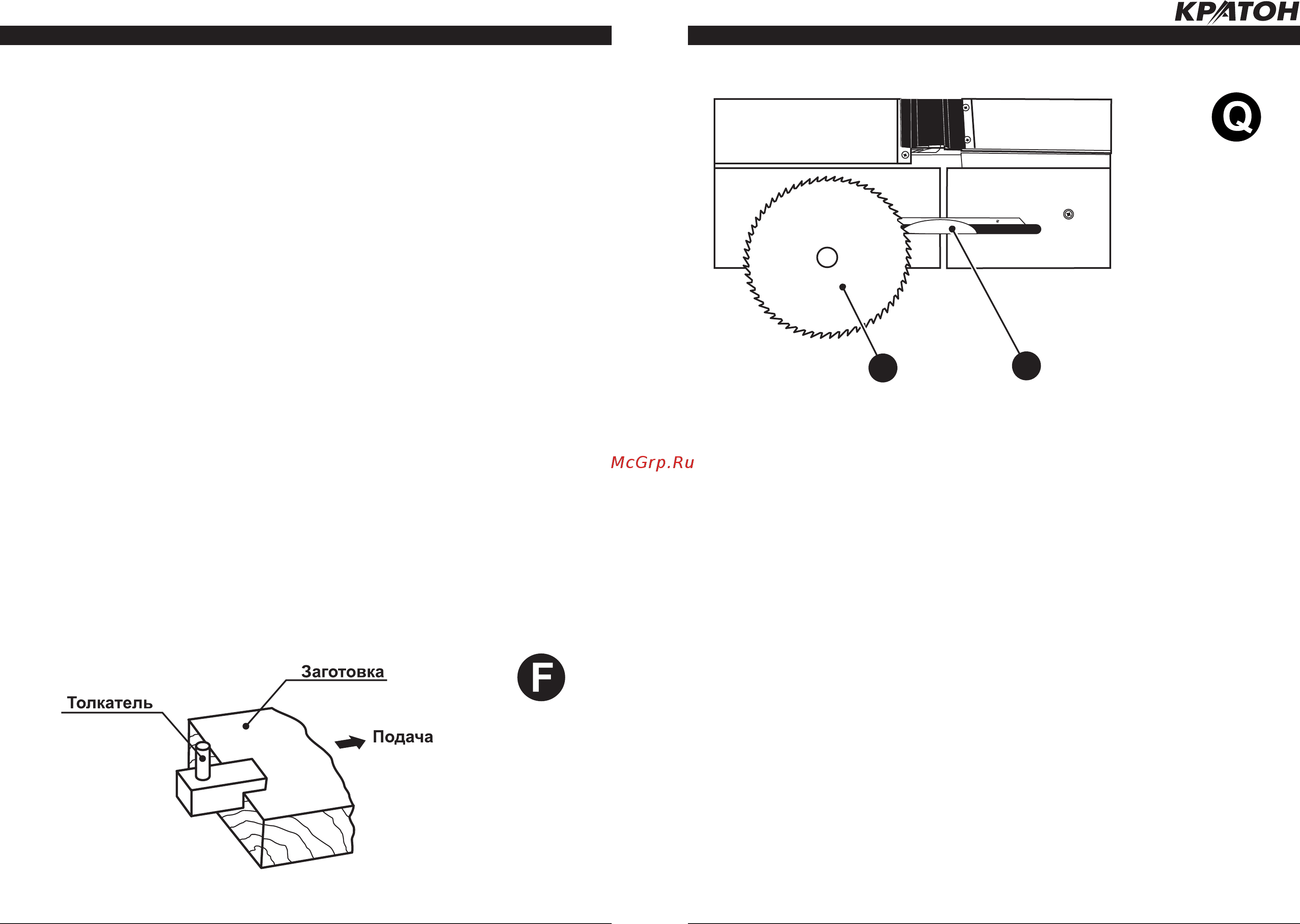

• Толкатель (см. рис. F) должен быть из-

готовлен из прочного материала, иметь

ручку и уступ (вырез) для упора в торец

заготовки. При фуговании, толкатель дол

жен обеспечивать надежный прижим за-

готовки к переднему и заднему строгаль-

ным столам 10 и

5, и его нижняя часть не

должна касаться строгальных ножей вра-

щающегося ножевого вала 8.

• В

НИМАНИЕ! В связи с тем, что подача

заготовки при фуговании производится

вручную, соблюдайте особую осторож

ность. Пальцы рук должны находиться

на достаточно безопасном расстоянии

от вращающегося ножевого вала 8. Осо-

бую осторожность следует проявлять при

фуговании (строгании) тонких и коротких

заготовок в процессе работы и в момент

выхода заготовки.

• Для повышения качества обработки,

обеспечения безопасных условий работы

следите за состоянием строгальных сто

лов.

Рабочая поверхность строгальных

столов должны быть гладкой и чистой,

без задиров, вмятин и других механиче-

ских повреждений.

• Не рекомендуется производить фуго-

вание заготовок из древесины с высок

им

содержанием смол, т.к. возможно налипа-

ние древесной смолы и опилок на стро-

гальные ножи и ножевой вал станка.

• Фугование длинных деталей осущест-

вляйте за несколько проходов, число

которых должно быть тем больше, чем

больше высота неровностей строгае

мой

поверхности. Увеличение числа прохо

дов, при правильно выбранной подаче и

глубине строгания, дает более высокую

геометрическую точность и плоскост

ность заготовки.

ОПЕРАЦИИ, ВЫПОЛНЯЕМЫЕ НА ПИЛЬНОМ СТОЛЕ (РИС. J/K/L/M/N/P/Q/R)

23. Диск пильный

72. Круг шлифовальный

Общие сведения

• На пильном столе данного станка можно

выполнять одновременно только одну из

следующих опер

аций:

— прорезание широких пазов в деревян-

ных заготовках с помощью фрезы пазо-

вой 58 (см. рис. K и L);

— снятие фасок

с деревянных заготовок

с помощью фасочной фрезы 62

(см. рис.

K и M);

— прорезание узких пазов в деревянных

заготовках с помощью диска пильного па-

зового 69 (см

. рис. N);

— пиление продольное и поперечное де-

ревянных заготовок с помощью пильного

диска 23 (см. рис. P)

;

— затачивание зубьев пильного диска с

помощью шлифовального круга 72 (см.

рис. Q). Кроме того, можно производить

заточку сверл, фрез.

• На всех операциях обработки на пиль-

ном столе данного станка подача дере-

вянных заготовок должна осуществлять

ся со стола 19 на стол 25 (см. рис. В)

режущий инструмент должен вращаться

в направлении против подачи заготовки.

Всегда необходимо использовать толка-

тель для подачи заготовки

Подготовка станка к установке и заме

не инструмента

• Установите и закрепите с помощью кре-

пежных изделий на опорном пильном сто

ле 29 (см. рис. B)

— стол пильный съем-

ный задний 25 (далее «стол 25») и стол

пильный съемный передний 19

(далее

«стол 19»).

• Демонтируйте со станка защитный ко-

жух 27 (см. рис. В).

• Ослабьте фиксатор 30 и, вращая рычаг

зубчатый 18, приведите пильный стол в

верхнее положение.

• Вставьте металлическую пластину дли-

ной L = 150 мм и размерами поперечного

сечения

8 × 20 мм, в паз ножевого вала

8 и, удерживая одной рукой, другой рукой

с помощью стандартного гаечного клю-

ча отверните поочередно две гайки 68.

Снимите детали и режущий инструмент с

резьбовой шейки 51.
