ЗАТОЧКА СТРОГАЛЬНЫХ НОЖЕЙ (РИС. H/I)
узел в сверлильный патрон 7 и надежно
затяните с помощью ключа 43
;
— установите строгальный нож 37 в паз
заточного устройства 6 задней поверх
-
ностью 48 (см. рис. I) к кругу чашечному
шлифовальному 40. Надежно затяните
болты 45.
• Выполните необходимые операции для
пробного пуска станка
— смотри раздел
«Подготовка к работе и пробный пуск».
Запустите станок и дождитесь когда но-
жевой вал 8, наберет номинальную ча
-
стоту вращения.
• Используя рычаги подач 1, 3 и 15 при-
ступите к поочередной заточке всех стро-
гальных ножей данного станка.
• Для контроля геометрических параме-
тров режущей части строгальных ножей
после заточки следует применять универ
-
сальные угломеры с диапазоном измере-
ний 0
0
–180
0
или угловые шаблоны.
• Заточку строгальных ножей следует
производить только по задней поверхно-
сти 48 (см. рис. I). Задний угол
α заточки
строгального ножа 37 зависит от твердо-
сти древесины. Для мягких пород дерева
(липа, осина, сосна, ель) рекомендуемый
задний угол заточки должен быть
α = 35
0
,
для твердых пород (бук, дуб, кизил
) α =
45
0
.
• Режущая кромка 47 строгального ножа
37 после заточки должна быть прямоли
-
нейной по всей длине, острой и не иметь
завалов. На ней не должно быть зазу
-
брин, рисок и трещин.
• Для снятия заусенцев после заточки
следует выполнить доводку строгальных
ножей доводочным абразивным бруском.
• Перед тем как установить на станок ножи,
их следует хорошо заточить и отбалан
-
сировать, чтобы они имели одинаковую
длину, ширину, толщину и массу. Балан-
сировку ножей производят на специаль
-
ном приспособлении или на балансиро-
вочных весах. Разность в массе ножей
допускается не более 0,5 %. Кроме того,
ножевой вал, на который крепят ножи, и
крепежные детали должны быть также
отбалансированы. Одним из вариантов
статической балансировки строгальных
ножей является удаление (сошлифовы
-
вание) слоя металла с его торца 46 (см.
рис. I). Удалять металл строгального ножа
37 на торце 46 следует только до линии
пересечения задней поверхности 48 и
опорной поверхности 49.
• При установке строгальных ножей на но-
жевой вал 8 необходимо следить за тем,
чтобы они плотно прилегали опорной по
-
верхностью 49 и передней поверхностью
50 к плоскостям прижимных планок 39 и
пазам ножевого вала 8 (см. рис. G).
ВНИМАНИЕ! Перед выполнением операций на пильном столе
снимите неиспользуемый режущий инструмент! Закройте
защитным ограждением рабочую зону ножевого вала. Перед
снятием инструмента, сборкой или наладкой, обязательно
отсоедините станок от электрической питающей сети. Регулярно прове-
ряйте, чтобы зубья пильных дисков и резцы фрез были заточены и не имели
дефектов.
Во избежание травм все действия с режущим инструментом вы-
полняйте в защитных перчатках.

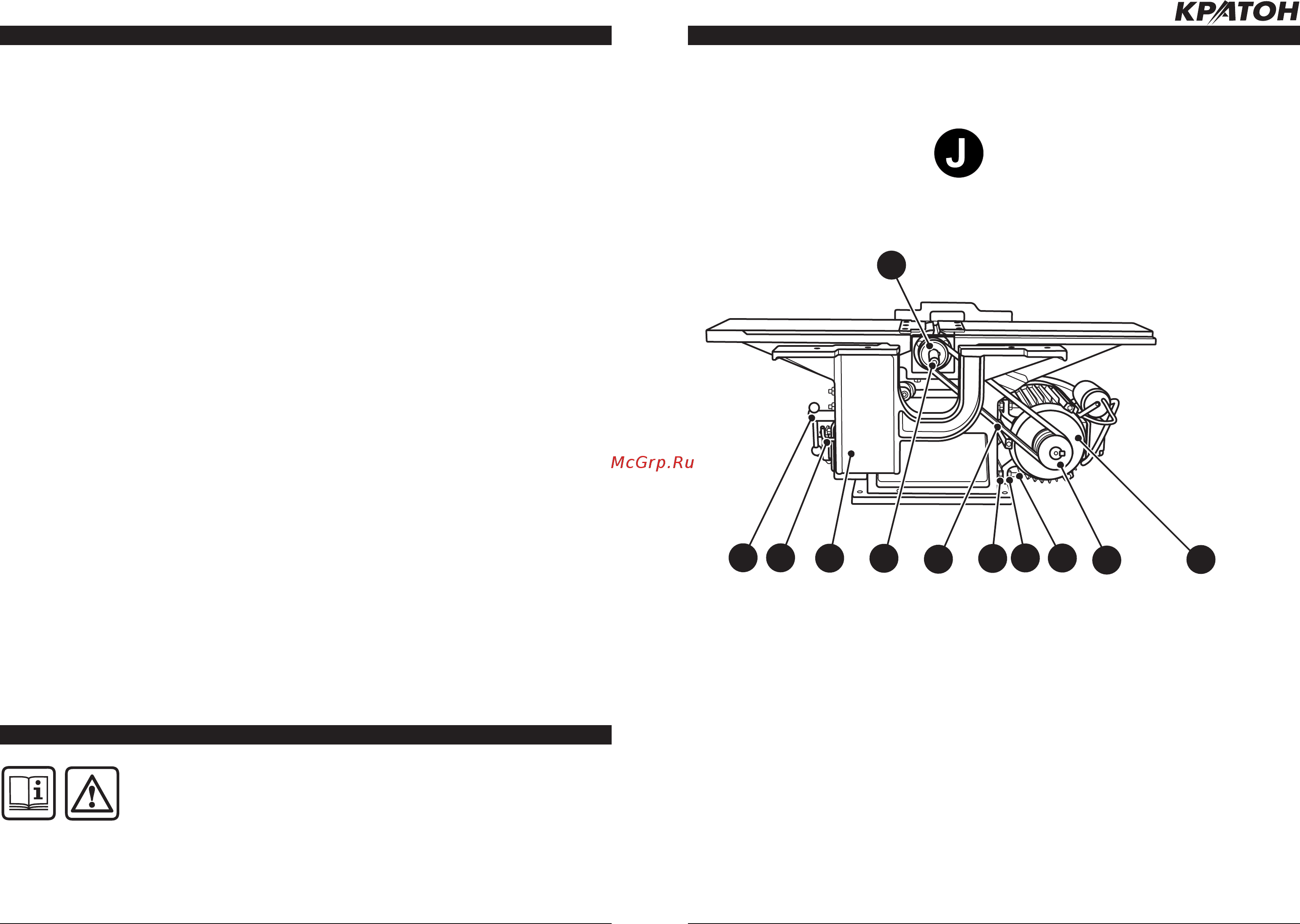

ОПЕРАЦИИ, ВЫПОЛНЯЕМЫЕ НА ПИЛЬНОМ СТОЛЕ (РИС. J/K/L/M/N/P/Q/R)
18
30
51
52
53
55
56 26
29
57
54
ОПЕРАЦИИ, ВЫПОЛНЯЕМЫЕ НА ПИЛЬНОМ СТОЛЕ (РИС. J/K/L/M/N/P/Q/R)
18. Рычаг зубчатый для подъема пильно-
го стола
26. Электродвигатель
29. Опорный пильный стол
30. Фиксатор
51. Резьбовая шейка ножевого вала
52. Клиновой ремень (2 шт.)
53. Гайка
54. Гайка
55. Шпилька
56. Ведущий шкив
57. Ведомый шкив
