18
www.kraton.ru
35

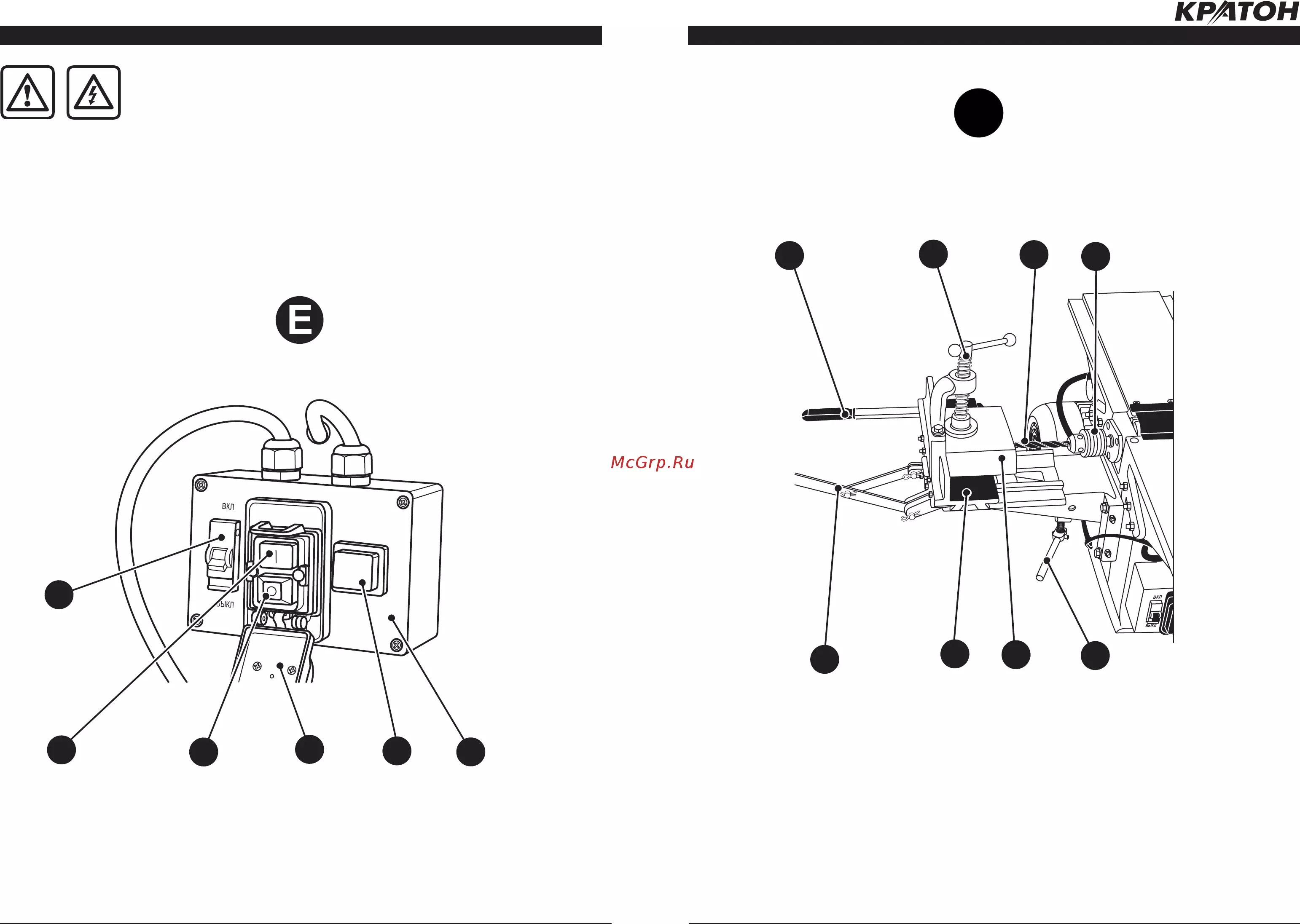

ПОДГОТОВКА К РАБОТЕ И ПРОБНЫЙ ПУСК (РИС. E)
ВНИМАНИЕ! Перед пробным пуском необходимо убедиться
в том, что: на станке установлены все защитные кожухи
и ограждения; на пильном и строгальных столах нет об-
резков досок и посторонних предметов; свободному вра
-
щению ножевого вала, пильного диска и сверлильного патрона ничто не
препятствует. Сравните технические данные станка с данными электри
-
ческой сети в том помещении, где станок будет эксплуатироваться. На-
пряжение и частота тока в электрической сети должны соответствовать
техническим данным станка
. Не включайте и не выключайте cтанок под на-
грузкой. Переключайте направление вращения (реверс) ножевого вала толь-
ко при выключенном электродвигателе и при полной остановке станка.
S
35
34
36
37
13
13. Коробка электровыключателей
33. Автоматический предохранитель
34. Кнопка пуска станка
35. Кнопка остановки станка
36. Крышка
37. Переключатель направления враще-
ния ножевого вала
33

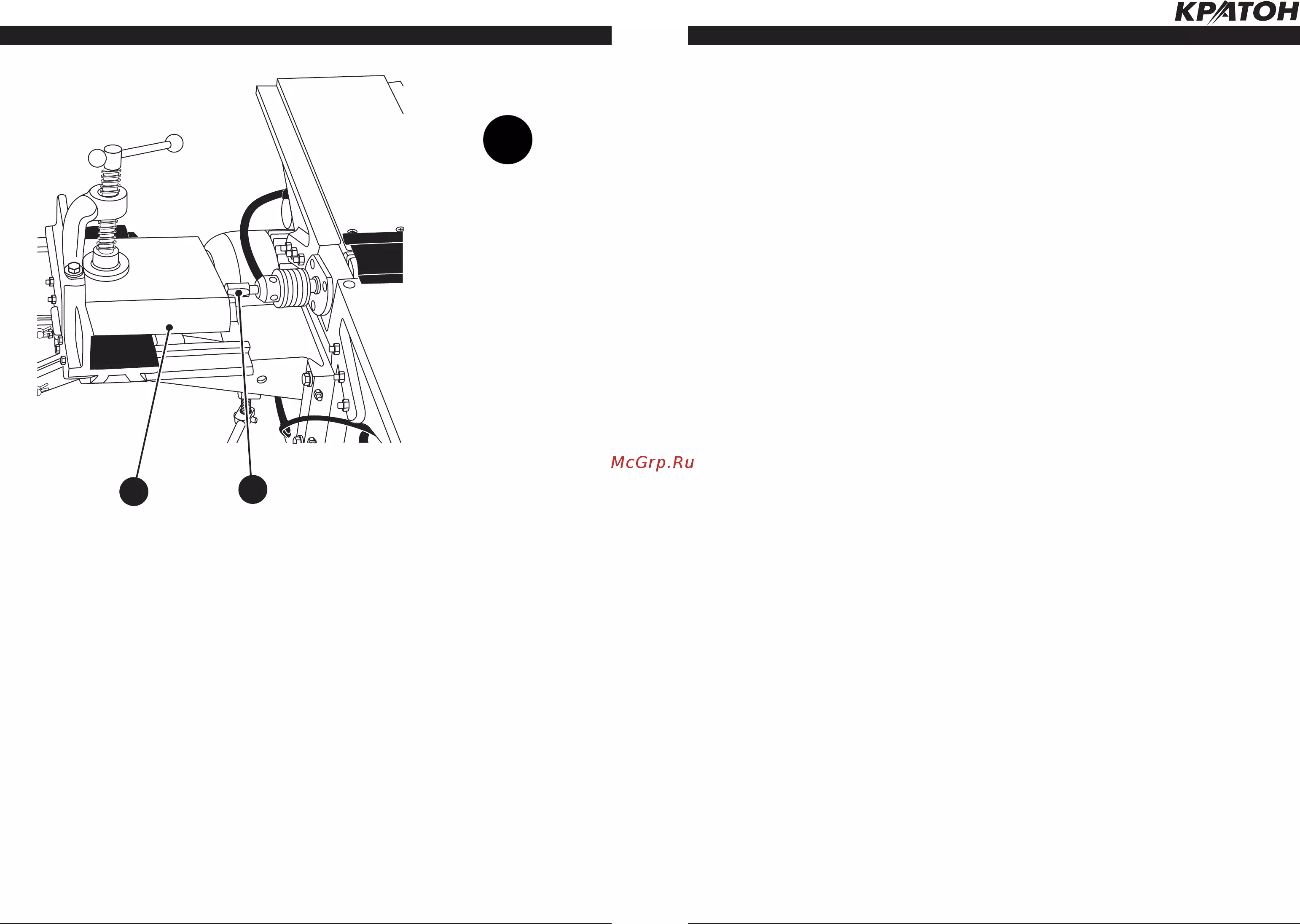

ОПЕРАЦИИ, ВЫПОЛНЯЕМЫЕ НА ФРЕЗЕРНОМ СУППОРТЕ (РИС. S/T)
1
2
73
7
15
3
4
74
1. Рычаг продольной подачи
2. Поперечный стол фрезерного суппорта
3. Рычаг поперечной подачи
4. Струбцина
7. Сверлильный патрон
15. Рычаг вертикальной подачи
73. Сверло
74. Заготовка деревянная
Содержание
22- Содержание
- Наименование изделия станок многооперационный wm multi 04
- Заводской серийный номер
- Дополнительная информация об изделии
- Водить только после выключения станка и при его полной остановке на станке одновременно допускается выполнять только одну технологическую операцию при этом режущий инструмент не используемый для выполнения дан ной операции должен быть снят или за крыт защитным приспособлением станка если на станке не выполняется операция фугования то ножевой вал с закреплен ными строгальными ножами должен быть закрыт специальным защитным кожухом установленный кожух должен обеспечи вать свободное вращение ножевого вала станка и полностью исключить возмож ность травмирования и доступа к стро гальным ножам на данном станке не разрешается рабо тать в перчатках или рукавицах
- Www kraton ru
- Фугование перед фугованием строганием дере вянной заготовки необходимо убедиться что ножевой вал вращается навстречу по даче пиломатериала фугование заготовки следует произво дить только по слою древесины и всегда тщательно осматривать ее при обнару жении небольших сучков и трещин следу ет снижать скорость подачи заготовки на ножевой вал при фуговании следует плотно прижи мать заготовку к столу и направляющей линейке с помощью толкателя подачу заготовки на ножевой вал следу ет производить плавно без толчков при фуговании не разрешается обрабатывать мерзлую древесину дре весину с выпадающими сучьями больши ми трещинами гнилями прогибами подавать заготовку на фугование дер жа ее руками за торец снимать за один проход стружку тол щиной более 3 мм работать при неисправном или снятом ограждении ножевого вала тормозить ножевой вал нажимом за готовки фугование заготовок следует всегда про изводить при помощи специальных коло док толкателей фугование деталей длиной более 2 м следует производит
- Схема сборки
- Распиливать одновременно несколько досок без специального приспособления обеспечивающего их прижим к направля ющей линейке и пильному столу при подаче бруса доски на пиление в станок становиться против его торца пилить на станке обледенелые доски открывать и снимать защитное ограж дение пильного диска во время работы станка
- Правила безопасности
- Пиление перед включением станка на пиление деревянных заготовок следует убедиться что его пуск не угрожает опасностью вам или кому либо начинать пиление деревянных загото вок следует только при установившейся частоте вращения пильного диска подачу деревянной заготовки пилома териала на пильный диск следует произ водить плавно без рывков не допуская ударов по древесине извлекать застрявшие заготовки произ водить ручную уборку обрезков и опилок с пильного стола следует только после полной остановки пильного диска с помо щью специального крючка и щетки запрещено тормозить станок нажимая каким либо предметом на поверхность пильного дис ка или его режущих зубьев находиться в зоне возможного выброса разрезаемого пиломатериала от пильно го диска работающего станка производить визуальный осмотр про совывать руки под защитный кожух пиль ного диска работающего станка
- Схема сборки
- 5 6 7 8 9 10
- 13 14 15 17 16
- 29 28 27 30
- 22 23 24 25
- 34 36 37 13

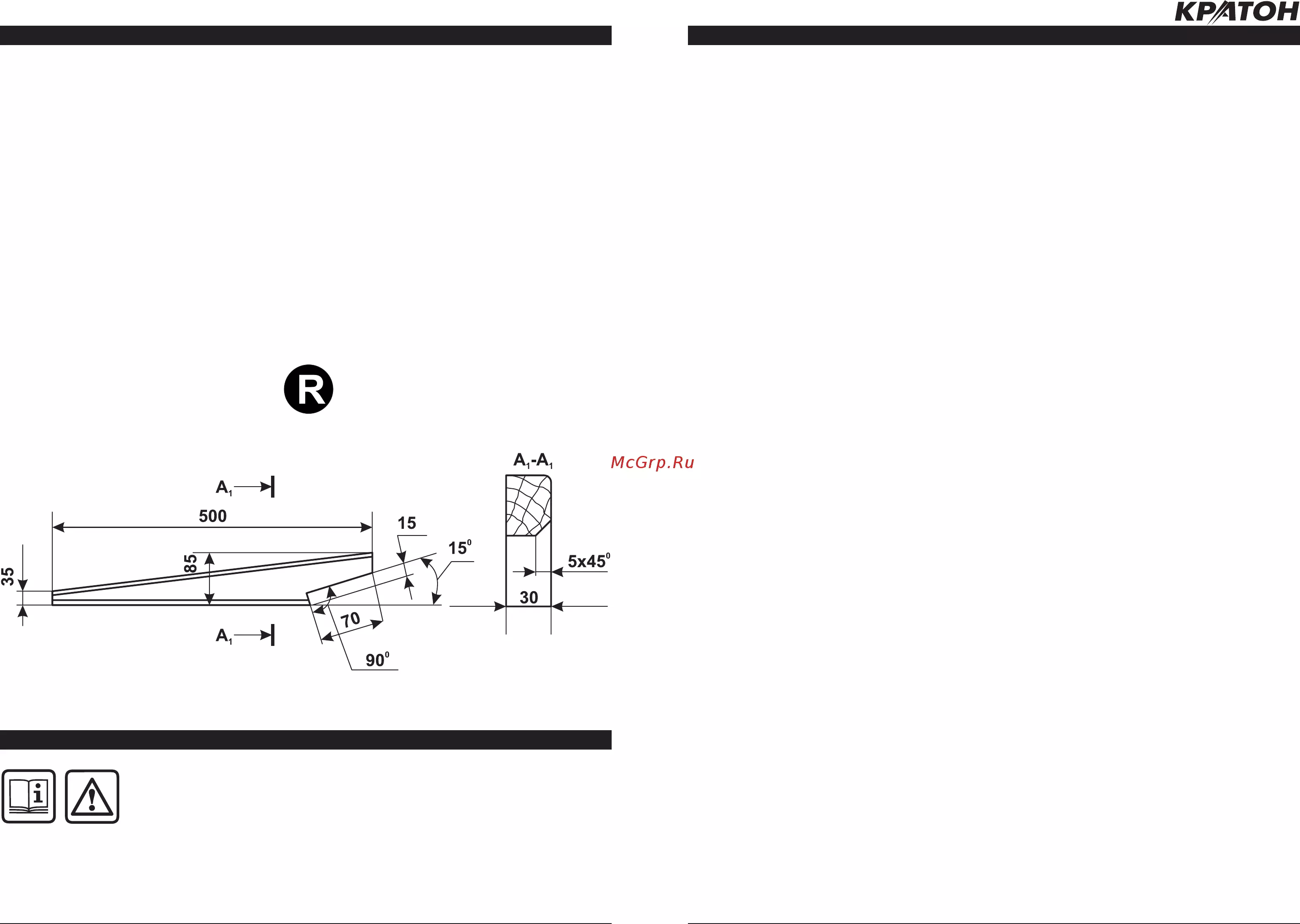

- Толкатель
- 8 37 38 39
- 40 41 42
- 59 60 61 62 63 64 65
- 30 51 52 53 55 56 26 29
