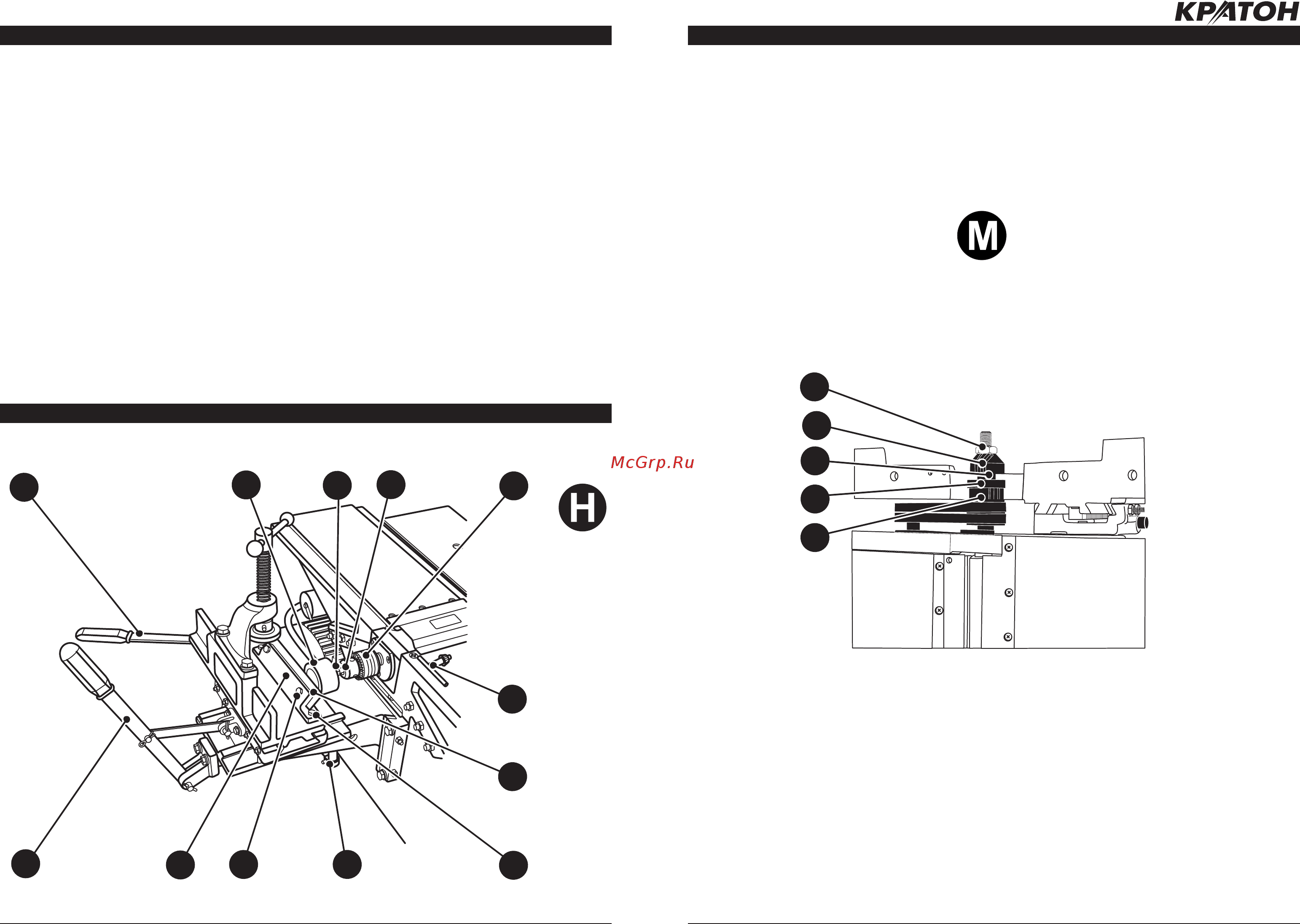

ФУГОВАНИЕ И УСТАНОВКА ( ЗАМЕНА) СТРОГАЛЬНЫХ НОЖЕЙ (РИС. G/H)
заняла крайнюю верхнюю точку (см. рис.
G).
• Приложите металлический брусок или
линейку к поверхностям переднего и за-
днего строгальных столов 10 и 5 и отре
-
гулируйте выступ режущей кромки стро-
гального ножа 37 над их поверхностью.
Выступ режущей кромки строгального
ножа
37 над поверхностью заднего стро-
гального стола
5 не должен превышать
0,1 мм и не должен быть ниже его уров-
ня.
• Надежно затяните фиксирующие болты
38, начиная со среднего болта.
• Выполните аналогичные действия для
остальных строгальных ножей.
• Вручную за сверлильный патрон 7 про-
верните ножевой вал 8 и убедитесь, что
строгальные ножи 37 нигде не задевают
за передний и задний строгальные столы
10 и 5.
• ПОМНИТЕ!
Для получения ровной стро-
ганой поверхности деревянной заготовки
режущие кромки строгальных ножей 37
должны быть параллельны плоскости по
-
верхности заднего строгального стола 5.
• Установите на станок снятые защитные
ограждения и направляющую линейку,
отрегулируйте глубину строгания и
вы-
полните пробное фугование деревянной
заготовки. Проверьте станок на качество
фугования.

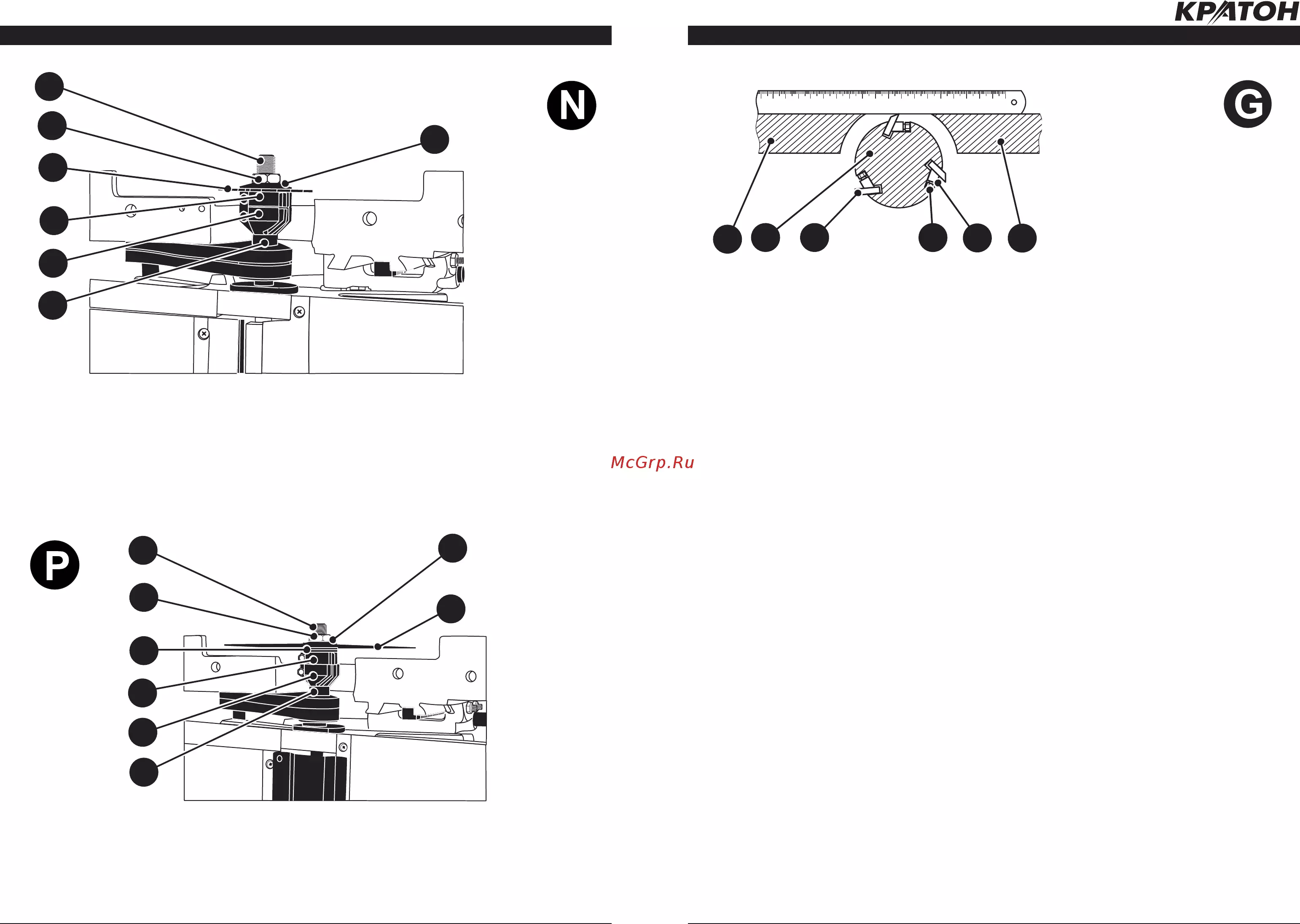

ОПЕРАЦИИ, ВЫПОЛНЯЕМЫЕ НА ПИЛЬНОМ СТОЛЕ (РИС. J/K/L/M/N/P/Q/R)
51. Резьбовая шейка ножевого вала
58. Фреза пазовая
62. Фреза фасочная
66. Оправка
67. Втулка
68. Гайка (2 шт.)

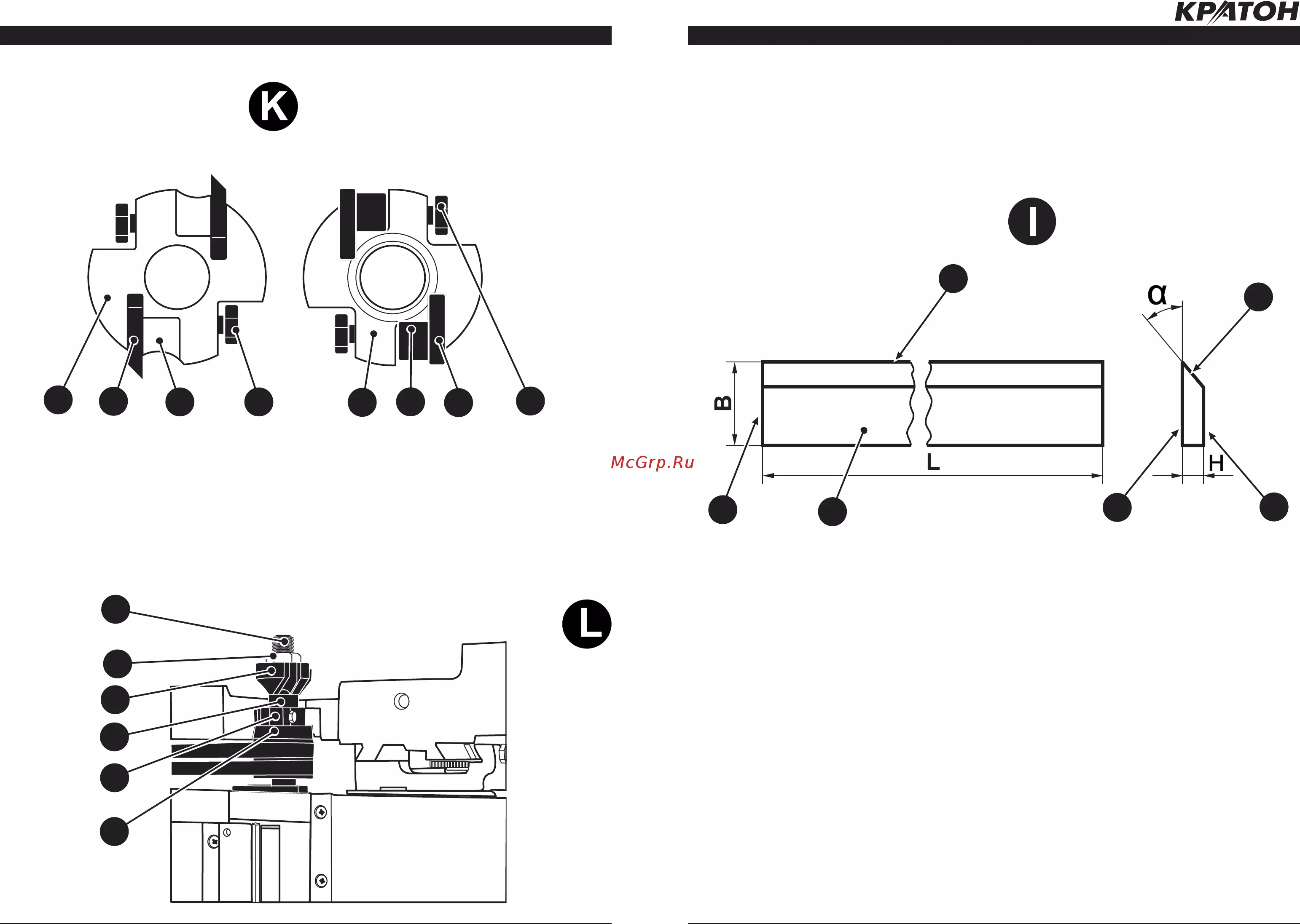

ЗАТОЧКА СТРОГАЛЬНЫХ НОЖЕЙ (РИС. H/I)
