Compact A250-1000

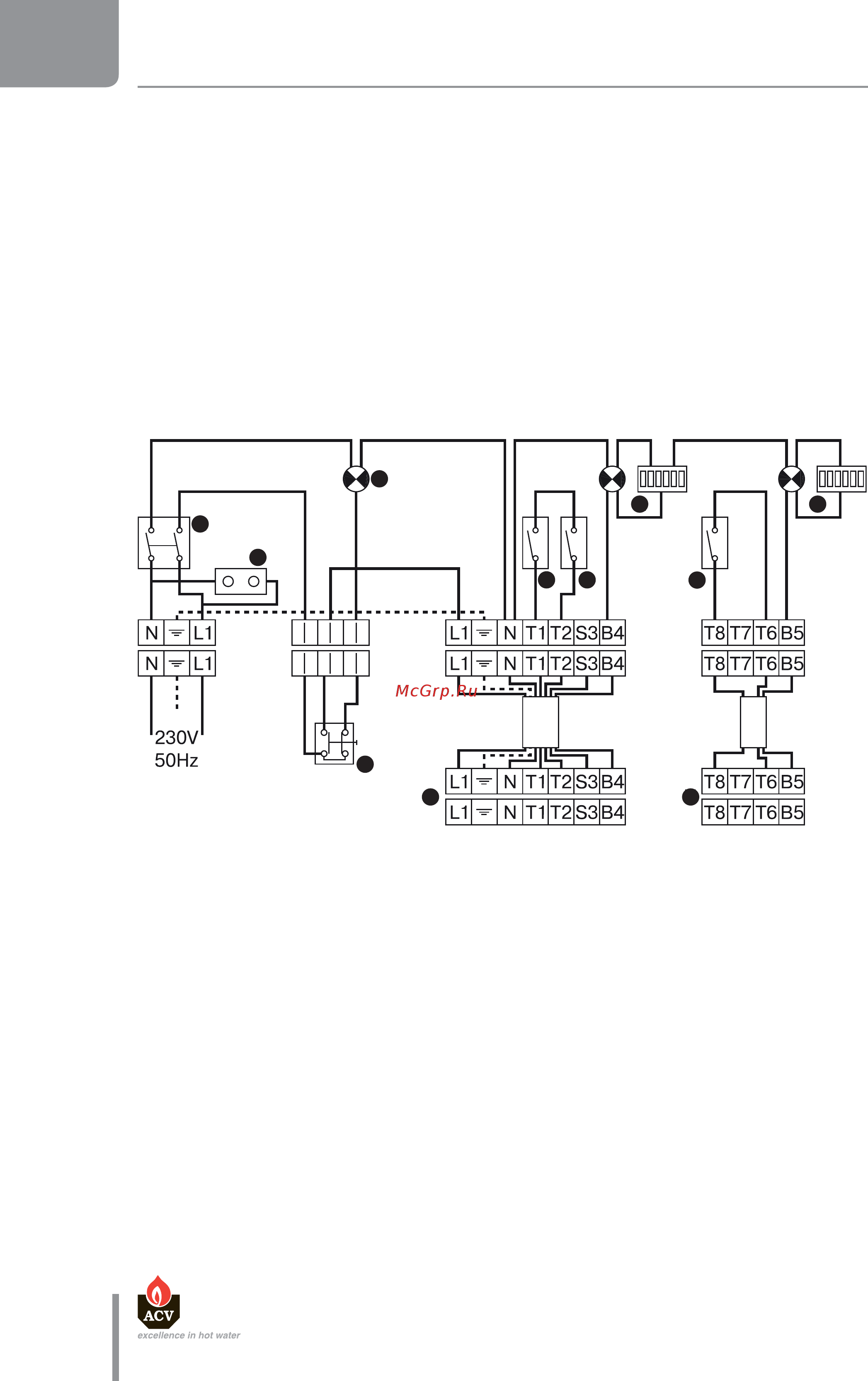

ЭЛЕКТРИЧЕСКАЯ СХЕМА

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Электрическая схема котла предназначена для управления работой двухступенчатой горелки в

зависимости от температуры теплоносителя. Электрическое питание поступает на трехполярный

штекер котла. Через главный выключатель (А) электропитание подается на семиполярный штекер

горелки. На этом участке в электрическую цепь включен концевой выключатель двери (I). Контакты

питания горелки замкнуты, если дверь камеры сгорания закрыта. В противном случае горит

сигнальная лампа (C). В цепь управления 1-й ступенью горелки включены предохранительный

термостат (D) и регулировочный термостат 1-й ступени (Е). В цепь управления 2-й ступенью

горелки включен регулировочный термостат 2-й ступени (F). При работе 1-й ступени горелки

горит сигнальная лампа (G) и подается питание на счетчик часов работы 1-й ступени (опция).

При работе 2-й ступени горелки горит сигнальная лампа (Н) и подается питание на счетчик часов

работы 2-й ступени (опция).

Compact A

1. Главный переключатель ВКЛ/ВЫКЛ

2. Электрическая розетка

3. Индикатор открытой двери

4. Предохранительный термостат (103°С)

5. Регулировочный термостат 1-й ступени (60–90°С)

6. Регулировочный термостат 2-й ступени (60–90°С)

7. Счетчик часов работы и индикатор работы 1-й ступени (опция)

8. Счетчик часов работы и индикатор работы 2-й ступени (опция)

9. Концевой выключатель двери

10. Штекер 1-й ступени горелки

11. Штекер 2-й ступени горелки
