RUТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ГИДРАВЛИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные характеристики
CA250 CA300 CA350 CA400 CA500 CA600 CA700 CA800 CA900 CA1000
Объем теплоносителя в котле л 350 400 470 630 650 800 890 920 1030 1140
Гидравлическое сопротивление
мбар 22 - 26 28 - 34 37 - 44 23 - 28 35 - 42 30 - 36 33 - 39 40 - 48 47 - 56 50 - 60

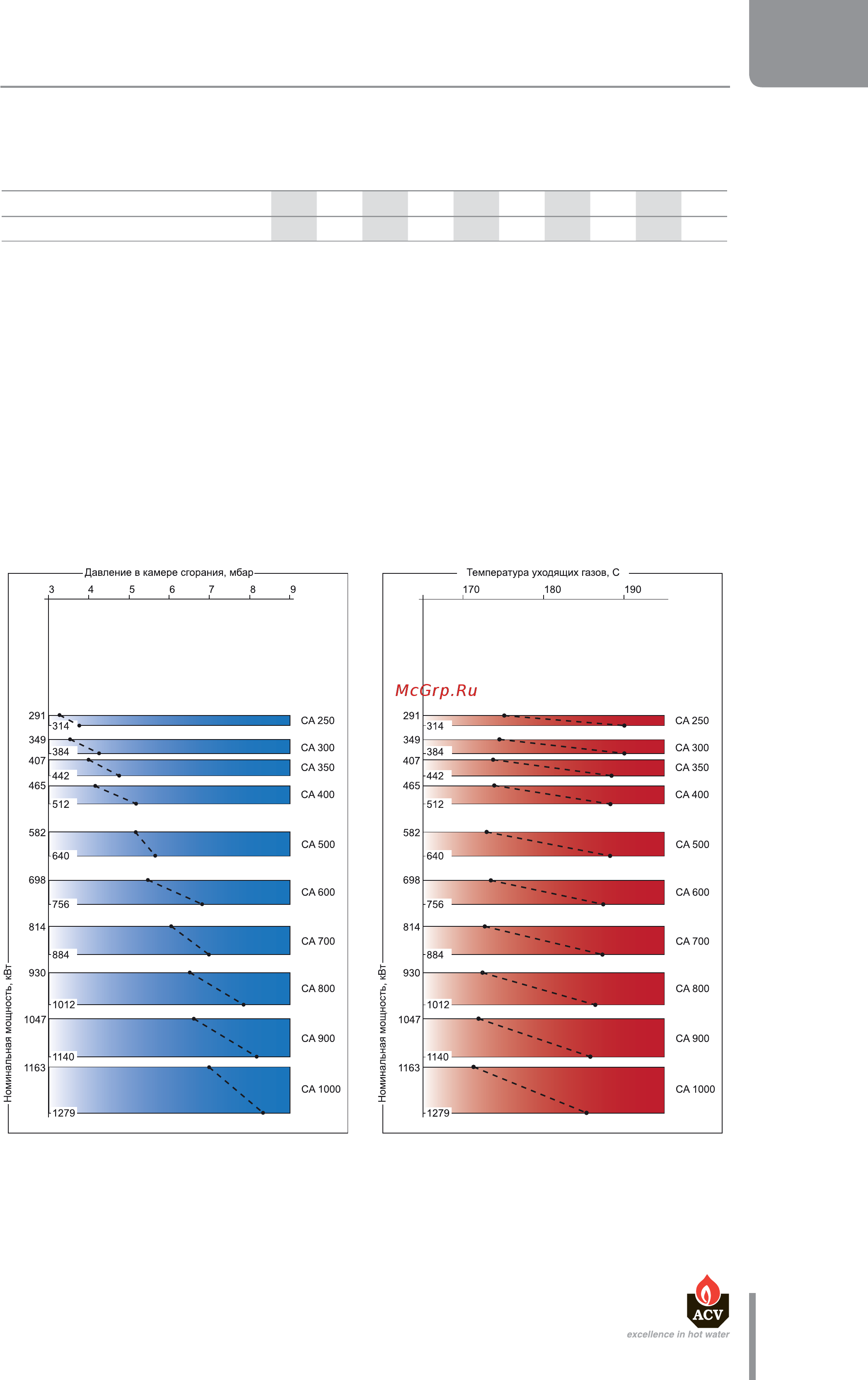

ИЗМЕНЕНИЕ ДАВЛЕНИЯ И ТЕМПЕРАТУРЫ ТЕПЛОНОСИТЕЛЯ В
ЗАВИСИМОСТИ ОТ МОЩНОСТИ
МАКСИМАЛЬНЫЕ РАБОЧИЕ ХАРАКТЕРИСТИКИ
Макс. рабочее давление
- Контур отопления: ................................................................................................................................... 5 бар
Макс. испытательное давление
- Контур отопления: ................................................................................................................................... 5 бар
Макс. рабочая температура
- Макс. температура (контур отопления): .................................................................................+90°C
Расчетные параметры:
Температура подающей магистрали ...............................................................................................80°С
Температура обратной магистрали .................................................................................................70°С
Содержание СО
2
........................................................................................................................................ 12,5%
Температура в помещении ....................................................................................................................20°С
