ACV Compact A 300 [17/24] Инструкции по сборке
![ACV Compact A 300 [17/24] Инструкции по сборке](/views2/1249848/page17/bg11.png)
RU
17
RU
Compact A250-1000
ИНСТРУКЦИИ ПО УСТАНОВКЕ
ИНСТРУКЦИИ ПО СБОРКЕ

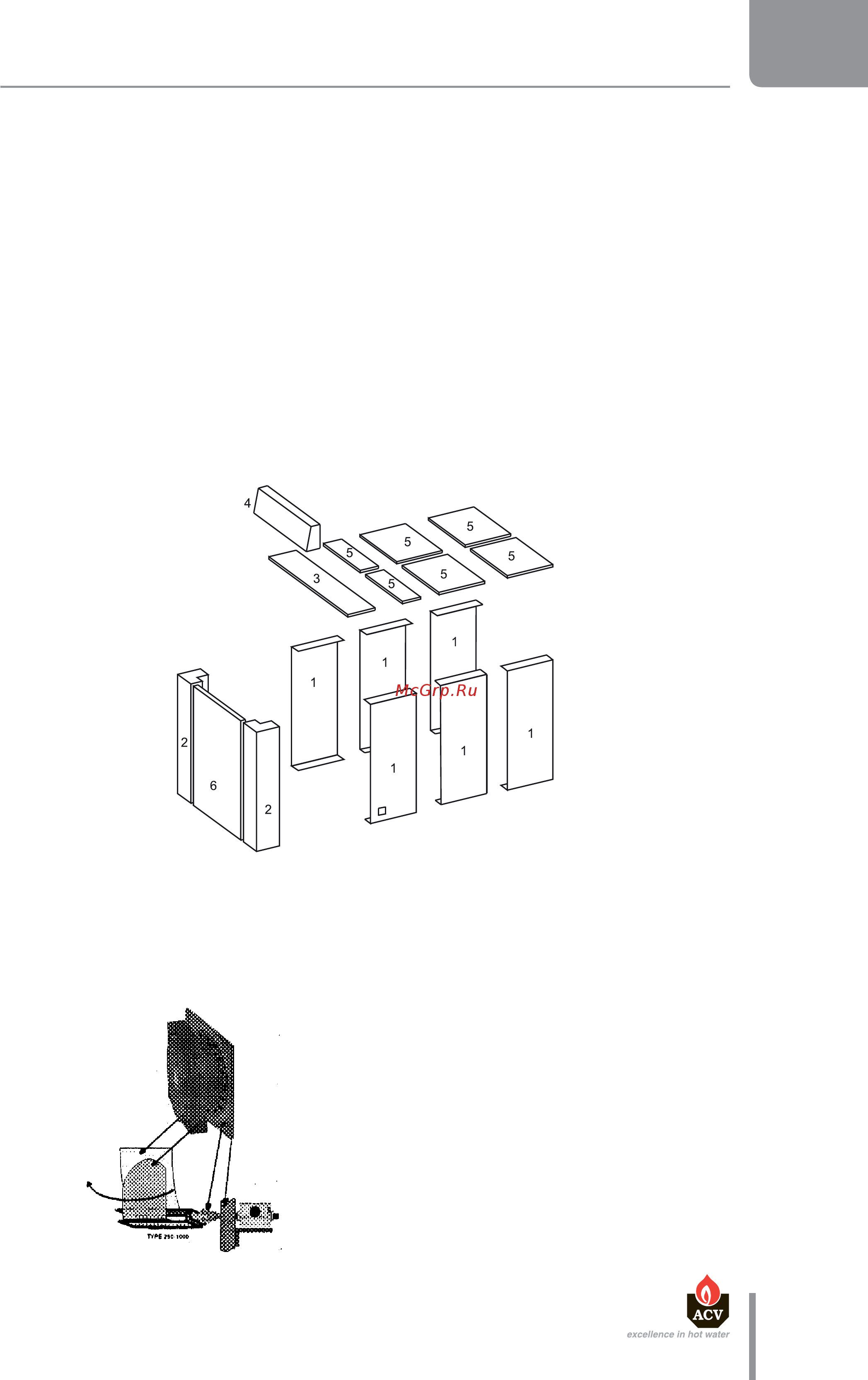

Сборка кожуха
Кожух котла необходимо смонтировать на корпусе в соответствии со схемой.
1. Установите концевой выключатель двери
2. Оберните корпус котла теплоизоляционными матами и закрепите их с помощью прилагаемых
бандажных лент.
3. Установите боковые панели (1) слева и справа. Две передние боковые панели (2) прикрепите
к панелям (1).
4. Установите верхнюю переднюю панель (3) на панели (2). Затем установите панель управления
(4) на панель (3).
5. Поместите датчики температуры термометра и трех термостатов в гильзу, расположенную
в верхней центральной части котла, и проложите капилярные трубки датчиков вдоль боковых
панелей.
6. Установите средние и задние верхние панели (5) на место.
7. Закрепите панель (6) на двери камеры сгорания, используя прилагаемые болты.
Концевой выключатель
Котел оборудован концевым выключателем,
предотвращающим включение горелки при
открытой передней двери. Монтаж концевого
выключателя необходимо произвести так,
чтобы при закрытой двери выключатель был
нажат.
