ACV Compact A 300 [22/24] Инструкции по установке
![ACV Compact A 300 [22/24] Инструкции по установке](/views2/1249848/page22/bg16.png)
A
B
RU
RU
22
ИНСТРУКЦИИ ПО УСТАНОВКЕ
664Y5500-A
Для определения расстояний между патрубками см. раздел "Габаритные
размеры"
Котел должен быть оснащен предохранительным клапаном, настроенным
на давление 5 бар. Диаметр предохранительного клапана определяется по
таблице.

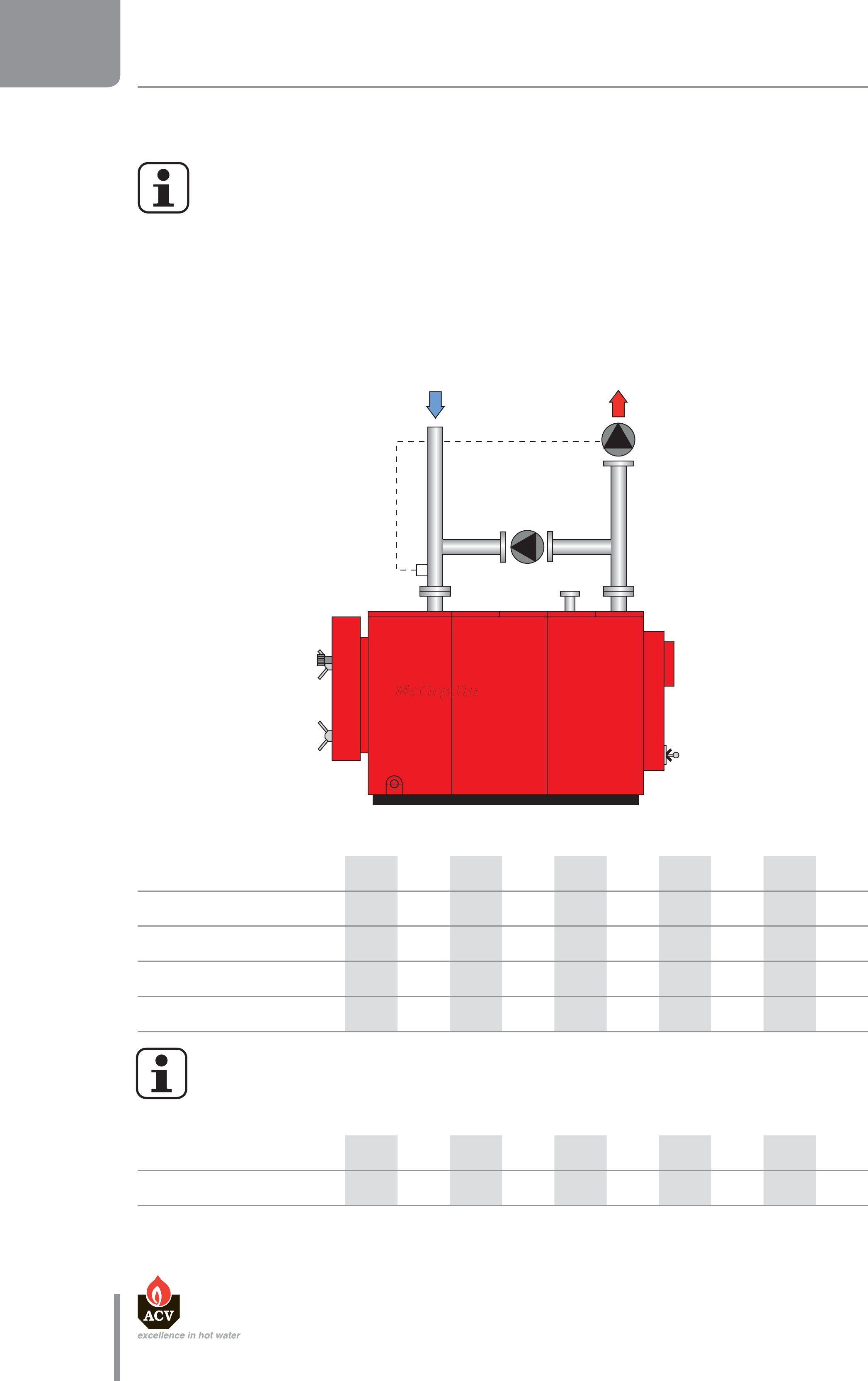

ПОДКЛЮЧЕНИЕ ОТОПИТЕЛЬНОГО КОНТУРА
В гидравлической обвязке котлов типа Compact A необходимо предусмотреть установку насоса
рециркуляции (А), который предотвращает локальные переохлаждения котла и обеспечивает
температуру теплоносителя в обратной магистрали выше 60°С. Датчик температуры,
установленный на обратной магистрали, должен выключать циркуляционный насос системы
отопления (В) при снижении температуры теплоносителя ниже 60°С. Параметры насоса
рециркуляции (А) приведены в таблице
CA250 CA300 CA350 CA400 CA500 СA600 CA700 CA800 CA900 CA1000
Присоединение
Ø
6/4” 2” 2” 2” 3” 3” 3” 3” 3” 3”
DN32 DN50 DN50 DN50 DN80 DN80 DN80 DN80 DN80 DN80
Напор
м
0,5 0,6 0,6 0,6 1,2 1,2 1,2 1,2 1,2 1,2
Производительность
м
3
/ч
4,5 5,5 6,3 7,4 9,2 11 12,7 14,5 16,5 18,5
CA250 CA300 CA350 CA400 CA500 СA600 CA700 CA800 CA900 CA1000
Присоединение
Ø
5/4” 5/4” 5/4” 5/4” 6/4” 6/4” 2” 2” 2” 2”
