ACV Compact A 300 [6/24] Панель управления
![ACV Compact A 300 [6/24] Панель управления](/views2/1249848/page6/bg6.png)
1 2 3 4 5 6 7 8 9 10 11
RU
RU
6
Compact A250-1000
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

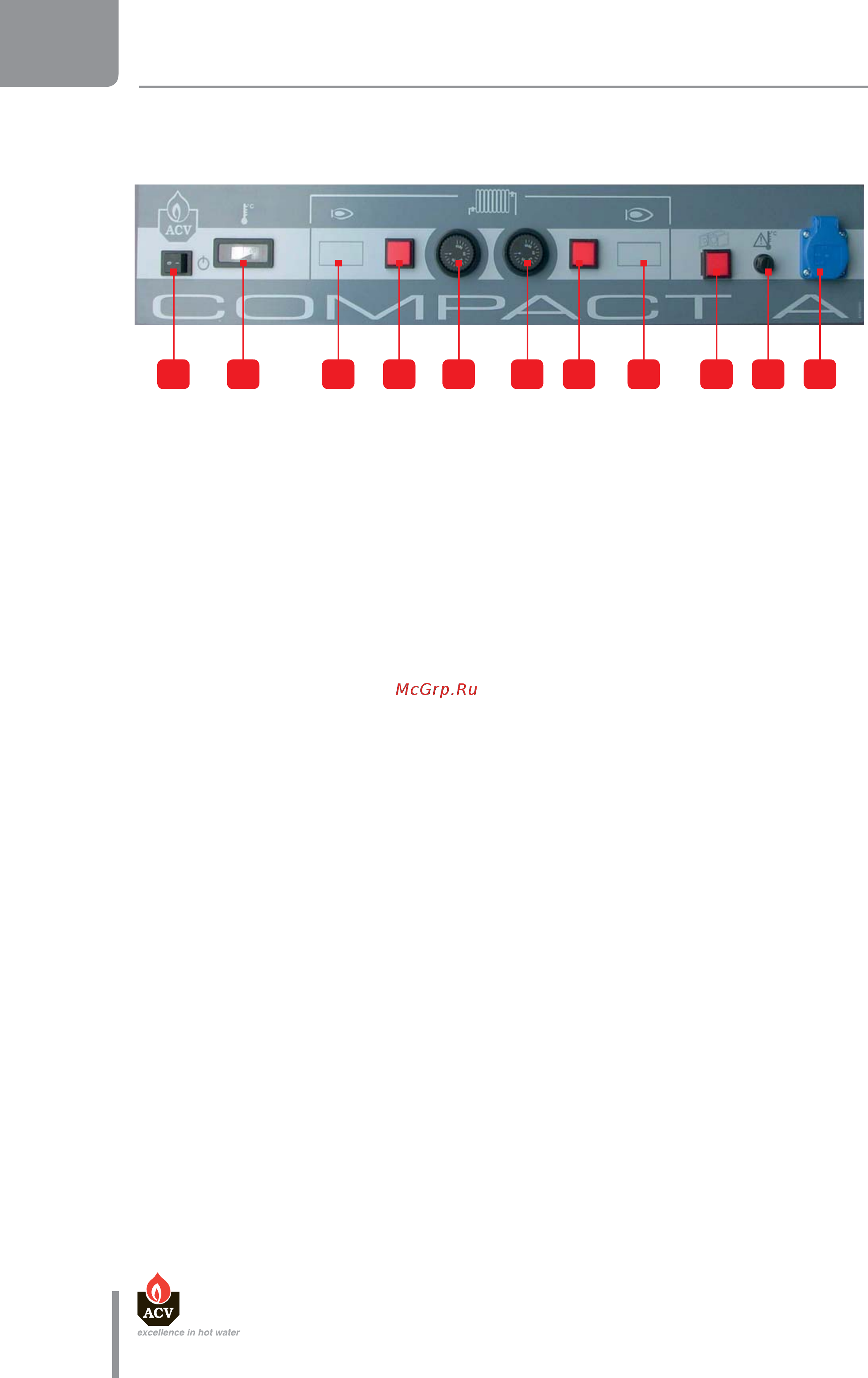

ПАНЕЛЬ УПРАВЛЕНИЯ
Описание
1. Главный переключатель ВКЛ/ВЫКЛ
2. Вертикальный термометр
3. Счетчик часов работы 1-й ступени (опция)
4. Индикатор работы 1-й ступени
5. Регулировочный термостат 1-й ступени 60–90°С
6. Регулировочный термостат 2-й ступени 60–90°С
7. Индикатор работы 2-й ступени
8. Счетчик часов работы 1-й ступени (опция)
9. Индикатор открытой двери
10. Предохранительный термостат 103°С
11. Электрическая розетка
Содержание
- Compact a 1
- Инструкция по установке эксплуатации и сервисному обслуживанию 1
- Основные рекомендации 4
- Примечания 4
- Инструкции для пользователя 5
- Периодические проверки 5
- Руководство пользователя 5
- 2 3 4 5 6 7 8 9 10 11 6
- Панель управления 6
- Руководство пользователя 6
- Описание прибора 7
- Особенности конструкции 7
- Описание прибора 8
- В диапазоне от 12 до 13 1 я ступень горелки настраивается примерно на 60 теплопроизводительности котла 2 я ступень горелки настраивается примерно на 40 теплопроизводительности котла 9
- Котел поставляется с глухим фланцем для монтажа горелки на котле необходимо расточить отверстие в монтажном фланце согласно чертежу фланца горелки горелку необходимо установить в двери камеры сгорания в соответствии с параметрами указанным в таблице 9
- Монтаж горелки 9
- Необходимо установить термоизоляцию горелочной трубы в двери камеры сгорания 9
- Рекомендуется настраивать горелку на содержание продуктов c 9
- Технические характеристики 9
- Требуемые характеристики горелок указаны в таблице 9
- Характеристики горелок 9
- Основные характеристики 10
- Параметры сгорания 10
- Технические характеристики 10
- Основные характеристики 11
- Технические характеристики 11
- Compact a 12
- Главный переключатель вкл выкл 2 электрическая розетка 3 индикатор открытой двери 4 предохранительный термостат 103 с 5 регулировочный термостат 1 й ступени 60 90 с 6 регулировочный термостат 2 й ступени 60 90 с 7 счетчик часов работы и индикатор работы 1 й ступени опция 8 счетчик часов работы и индикатор работы 2 й ступени опция 9 концевой выключатель двери 10 штекер 1 й ступени горелки 11 штекер 2 й ступени горелки 12
- Технические характеристики 12
- Электрическая схема 12
- Габаритные размеры 13
- Технические характеристики 13
- 22 25 30 37 43 50 58 65 73 14
- 3 3 3 4 4 4 6 6 6 14
- 363 417 483 604 714 835 956 1077 1210 14
- Qc мощность котла квт h высота дымохода м в таблице ниже приведены значения для одностенного и двустенного утепленного дымохода 14
- Котел присоединяется к дымоотводу стальной трубой поперечное сечение дымохода вычисляется по формуле s 5 6 х qc h где s поперечное сечение с 14
- Обязательно необходимо обеспечить достаточную вентиляцию в котельном помещении размеры приточного и вытяжного вентиляционных отверстий зависят от мощности котла и размеров котельной в таблице ниже приводятся ориентировочные значения которые должны быть адаптированы в соответствии с местными нормами и правилами 14
- Помещение котельной 14
- Помещение котельной должно быть достаточно просторным для обеспечения доступа к котлу следующие минимальные расстояния мм вокруг котла рекомендуются к соблюдению 14
- Расстояния вокруг устройства compact a 14
- Спереди мм 1250 сбоку мм 600 сзади мм 600 сверху мм 600 14
- Технические характеристики 14
- Характеристики присоединения к дымоотводу 14
- Ru технические характеристики 15
- Гидравлические характеристики 15
- Изменение давления и температуры теплоносителя в зависимости от мощности 15
- Максимальные рабочие характеристики 15
- Инструкции по установке 16
- Комплект поставки 16
- Комплектность 16
- Инструкции по сборке 17
- Инструкции по установке 17
- Инструкции по безопасности 18
- Инструкции по установке 18
- Инструкции по установке 19
- Инструкции по установке 20
- Рекомендации по предотвращению образования коррозии и труднорастворимых осадков накипи 20
- Инструкции по установке 21
- В гидравлической обвязке котлов типа compact a необходимо предусмотреть установку насоса рециркуляции а который предотвращает локальные переохлаждения котла и обеспечивает температуру теплоносителя в обратной магистрали выше 60 с датчик температуры установленный на обратной магистрали должен выключать циркуляционный насос системы отопления в при снижении температуры теплоносителя ниже 60 с параметры насоса рециркуляции а приведены в таблице 22
- Для определения расстояний между патрубками см раздел габаритные размеры 22
- Инструкции по установке 22
- Котел должен быть оснащен предохранительным клапаном настроенным котел должен быть оснащен предохранительным клапаном настроенным на давление 5 бар диаметр предохранительного клапана определяется по таблице 22
- Подключение отопительного контура 22
- Ввод в эксплуатацию 23
- Инструкции по безопасности при техническом обслуживании 24
- Обслуживание котла 24
- Техническое обслуживание 24
