ACV Compact A 300 [9/24] Монтаж горелки
![ACV Compact A 300 [9/24] Монтаж горелки](/views2/1249848/page9/bg9.png)
RU
9
RU
Compact A250-1000
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ХАРАКТЕРИСТИКИ ГОРЕЛОК
Требуемые характеристики горелок указаны в таблице.
Параметр
СА250 СА300 СА350 СА400 СА500 СА600 СА700 СА800 СА900 СА1000
Тип топлива
Прир.газ/
Диз.топливо
Прир.газ/
Диз.топливо
Прир.газ/
Диз.топливо
Прир.газ/
Диз.топливо
Прир.газ/
Диз.топливо
Прир.газ/
Диз.топливо
Прир.газ/
Диз.топливо
Прир.газ/
Диз.топливо
Прир.газ/
Диз.топливо
Прир.газ/
Диз.топливо
Теплопроизводительность кВт
324 /
343
381 /
419
444 /
482
507 /
559
635 /
698
769 /
824
886 /
962
1014 /
1104
1141 /
1243
1267 /
1393
Аэродинамическое сопрот. камеры
сгорания
мбар 3,2 / 3,8 3,6 / 4,3 4,0 / 4,8 4,3 / 5,2 5,3 / 5,8 5,6 / 6,7 5,9 / 7,1 6,4 / 7,7 6,8 / 8,2 7,1 / 8,4
Для горелки на дизельном топливе
Форсунка 1-й ступени
гал/час 4-45 5-45 6-45 7-45 8-45 9-45 11-45 12-45 15-45 16-45
Форсунка 2-й ступени
гал/час 2,5-45 2,5-45 3,5-45 4-45 5-45 6-45 7-45 8-45 9-45 10-45
Давление топливного насоса
бар 12-14 12-14 12-14 12-14 12-14 12-14 12-14 12-14 12-14 12-14
Рекомендуется настраивать горелку на содержание продуктов CO
2
в диапазоне от 12 до 13%.
1-я ступень горелки настраивается примерно на 60% теплопроизводительности котла.
2-я ступень горелки настраивается примерно на 40% теплопроизводительности котла.

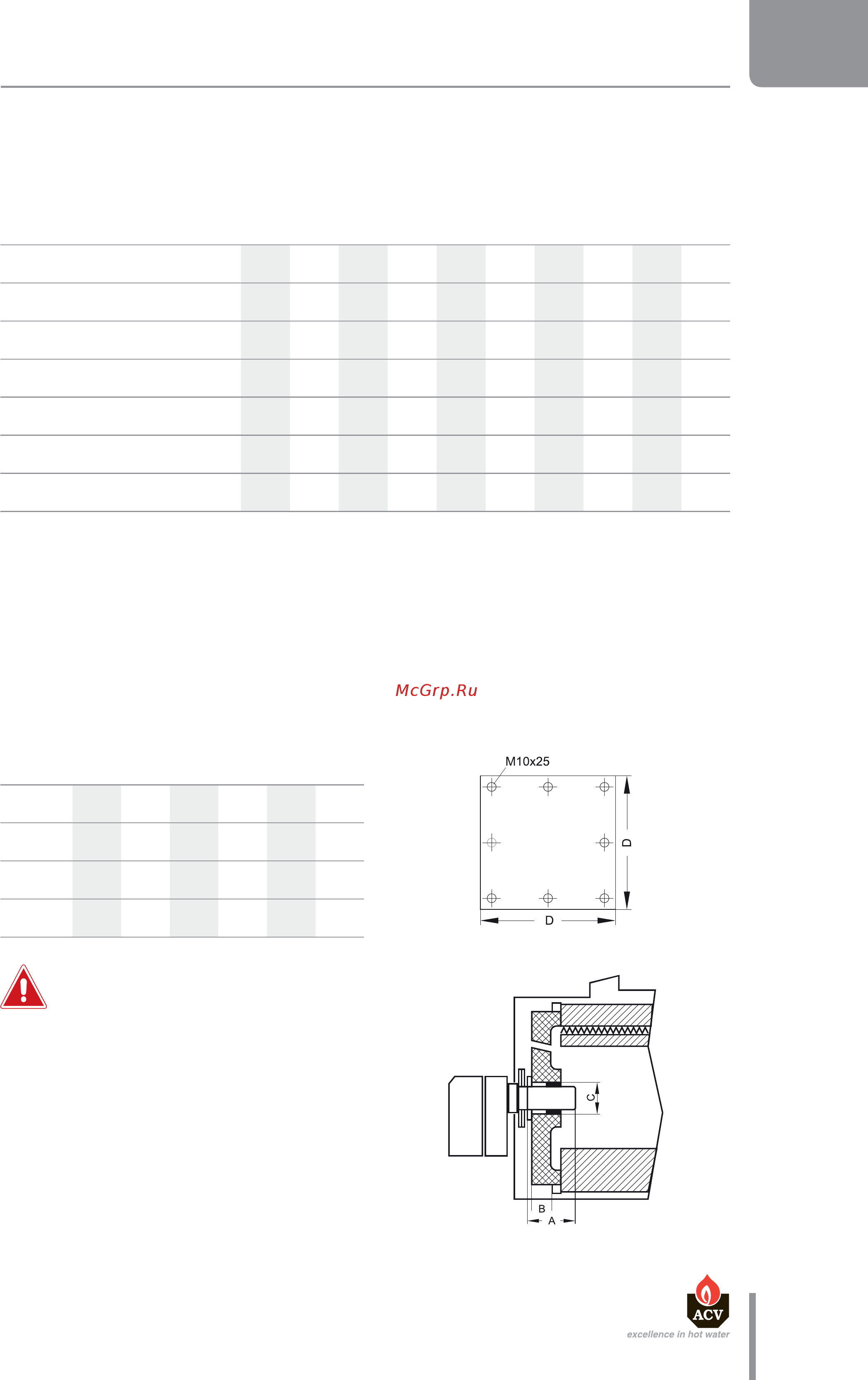

МОНТАЖ ГОРЕЛКИ
Котел поставляется с глухим фланцем. Для монтажа горелки на котле необходимо расточить
отверстие в монтажном фланце, согласно чертежу фланца горелки. Горелку необходимо
установить в двери камеры сгорания в соответствии с параметрами указанным в таблице.
Compact A
Aмм
(газ)
Aмм
(ж.т.)
Aмм
(мазут)
B мм С мм D мм
250 - 350 345 300 245 190 185 350
400 - 500 375 325 245 200 205 350
600 - 700 425 370 320 250 240 450
800 - 1000 425 370 320 250 265 450
Необходимо установить
термоизоляцию горелочной
трубы в двери камеры сгорания
