1

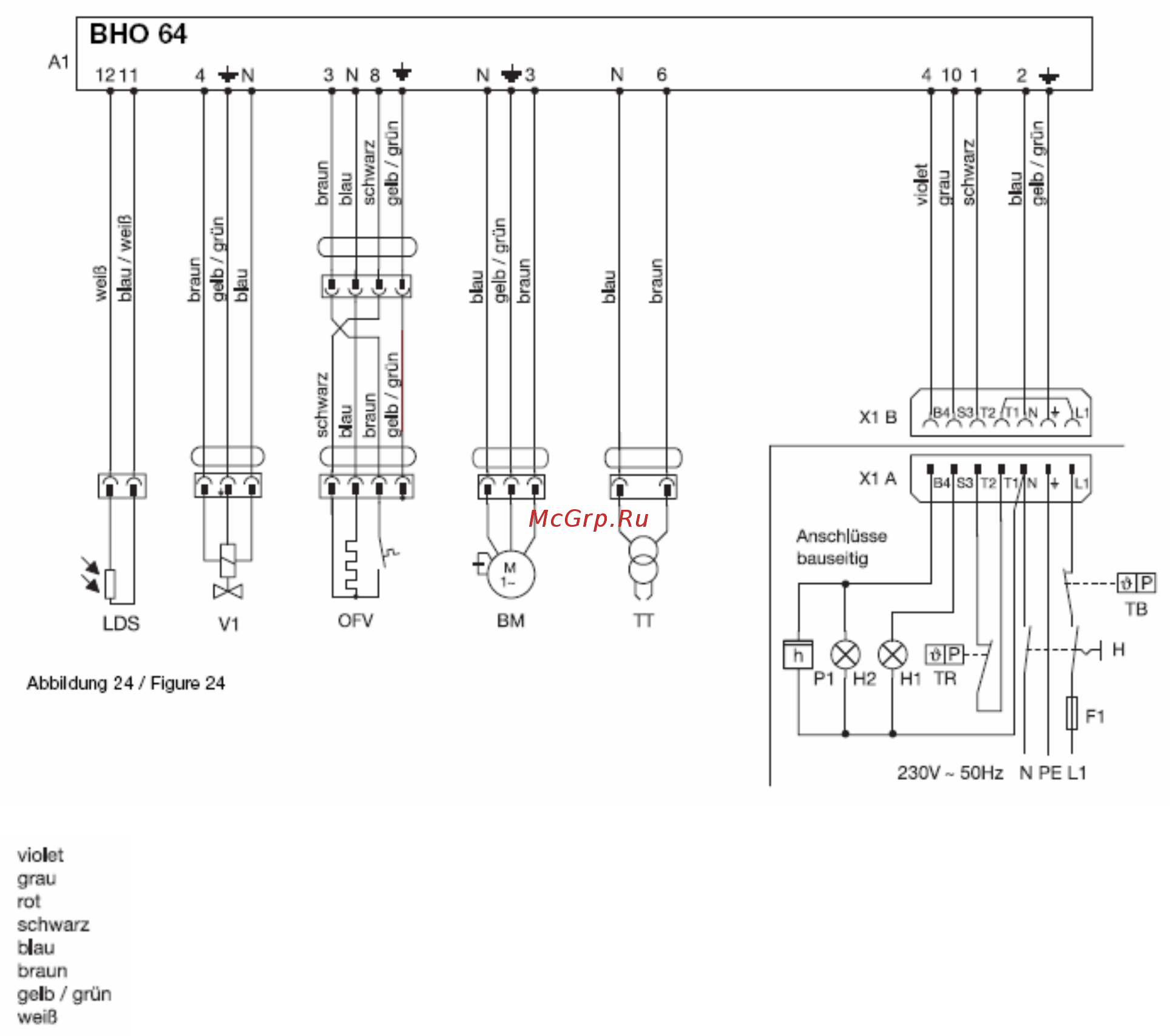

Схема электрооборудования
Рисунок 24
фиолетовый
серый
красный
черный
синий
коричневый
желтый / зеленый
белый
Условные знаки:
A1 Автомат горелки
BM Двигатель горелки
F1 Предохранитель
H1 Сигнал – неисправность
H2 Сигнал – работа
H Главный выключатель
LDS Фото-резистор
OFV Подогреватель топлива
P1 Счетчик часов работы
TB Ограничение термостата или датчик давления
TR Контроль термостата или прибор, автоматически поддерживающий заданное давление
TT Блок поджига
V1 Соленоидный клапан
X1 Евро-вилка горелки
