2

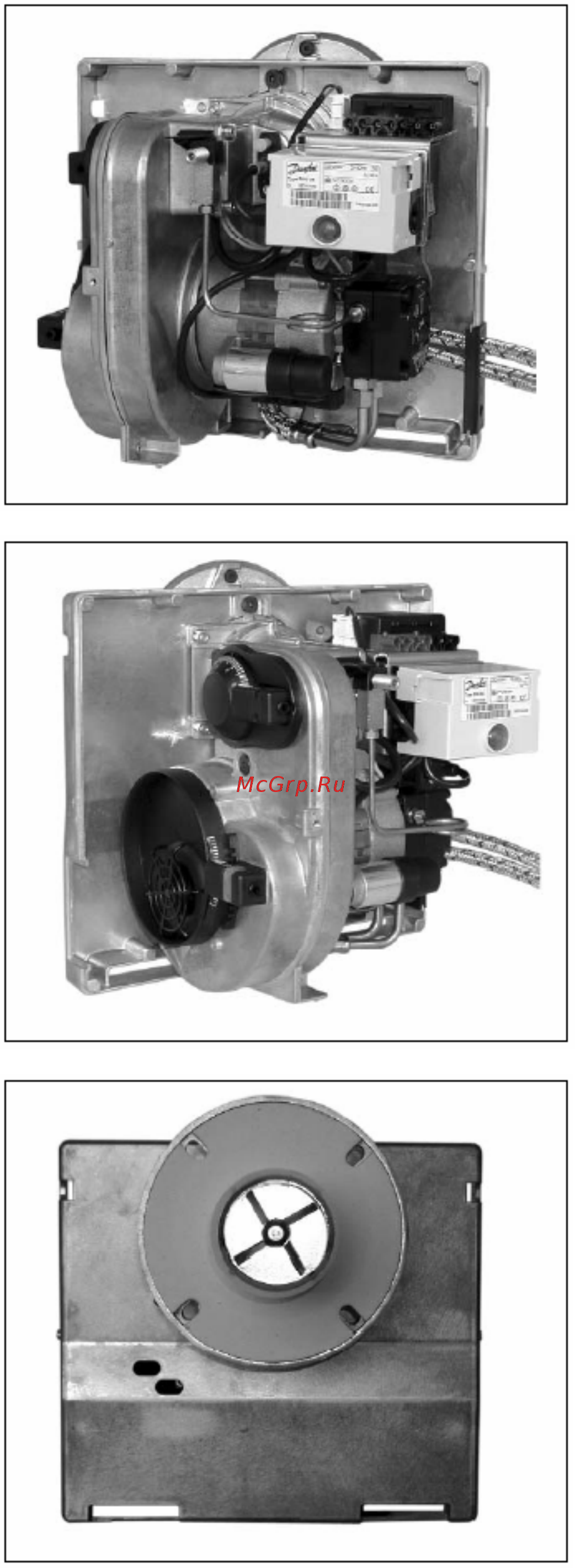

Рисунок 1
Рисунок 2
Рисунок 3
Уважаемый покупатель,
Мы очень рады, что Вы приобрели горелку Herrmann.
Модели BMV 1 / BMV 2 являются современными моделями
горелок. Преимущество конструкции данной горелки
я
вляется сохранение огромного количества энергии, очень
низкий уровень вредных выхлопов (Выборочные испытания
в соответствии с ЕН 267:1999-11 Класс 3, Класс
экологической защиты Германии «Блю Энджел», в
соответствии с РАЛ-ЮЗ 9, Выборочные испытания в
соответствии с Постановление швейцарской конфедерации о
регулировании уровня выброса выхлопных газов ЛРВ),
горелка имеет постоянную компрессию и относительно
легкую конструкцию наряду с простотой в эксплуатации.
Каждая горелка тщательно проверяется по завершению
изготовления. Наряду с проверкой гидравлических и
электрических параметров горелки, также проверяется
качество пламени. Гарантия дается на два года с момента
покупки / получения горелки. Обратите внимание, что
установка, запуск в эксплуатацию и проверку качества
работы горелки должна проводить специализированная
компания. Поставляемые вместе с горелкой инструкции по
установке и эксплуатации являются источниками важной
информации. Мы рекомендуем ежегодно проводить
техосмотр горелки, который осуществляет
специализированная компания, для того чтобы
гарантировать постоянный высокий КПД и низкий уровень
вредных выхлопов.
Содержание
1
. Технические данные
1.1 Эксплуатационные параметры горелки
1.2 Утверждение
1.3 Рабочий диапазон
1.4 Топливо
1.5 Электрические данные
1.6 Размеры горелки
1.7 Компоненты горелки
2. Сборка
2.1 Размеры соединения
2.2 Сборка горелки
2.3 Нерабочее положение (для проведения сервиса)
2.4 Замена форсунки
2.5 Таблица форсунок
2.6 Котёл – минимальные размеры
2.7 Подача топлива
2.8 Размеры топли
во провода
2.9 Подвод топлива к горелке
2.10 Электрическое соединение
2.11 Общий осмотр
3. Начальная стадия эксплуатации
1. Регулировка горелки
2. Тяга в дымовой трубе
3. Воздух для горения
4. Уровень копоти
5. Давление топлива
6. Утечка выхлопных газов
7. Заключительные испытания и испытания на
безопасность
8. Дымоход
Содержание
