ACV BMV 1FV [5/17] Для получения информации о зазорах между дефлектором и форсункой см рис 10
5

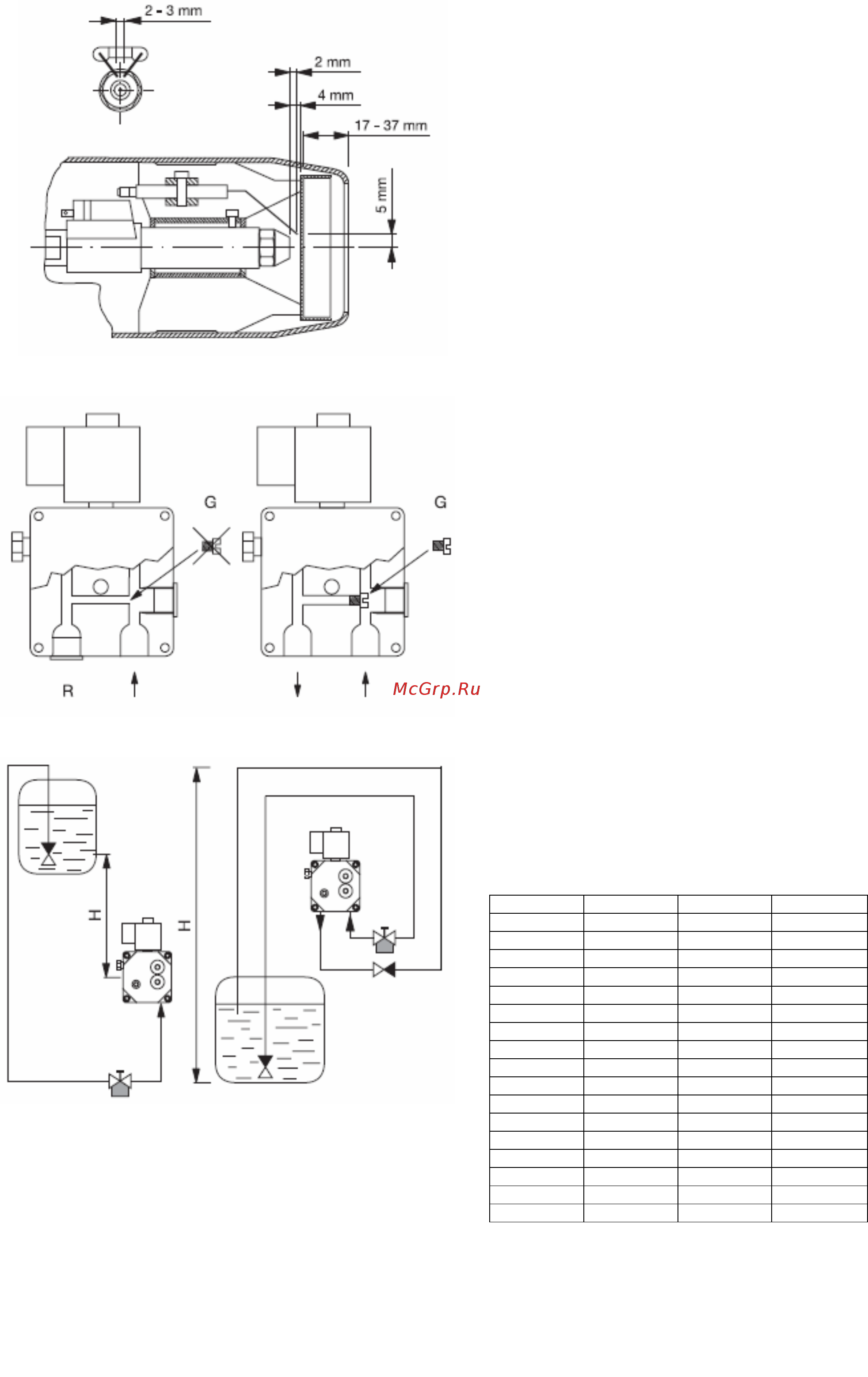

Рисунок 10
Рисунок 11
Рисунок 12
- Для получения информации о зазорах между дефлектором
и форсункой см. рис. 10.
- Настройки электродов зажигания
необходимо будет проверить и отрегулировать (см. рис. 10).
-
Установите дефлектор 1 и затяните винт 2.
- Внимание: дефлектор и форсунка могут быть горячими.
-
После этого установите горелку в рабочее положение и
затяните сервисный болт.
2.5 Таблица форсунок
Поток масла указанный в таблице форсунок относится к
вязкости подогретого топлива прибл. 2 мм
2
/с.
2.6 Камера– минимальные размеры
Минимальная величина выброса при сгорании возможна
только при соблюдении минимальных размеров камеры
сгорания (см. рис. 21).
2.7 Подача топлива
Конструкция и установка системы должна производиться в
соответствии со стандартом НИС 4755, необходимо
соблюдать также местные постановления. Топливо провод
необходимо подсоединять к горелке таким образом, чтобы
шланги были подсоединены без натяжения. Топливный
фильтр с быстрозапорным клапаном должен быть
установлен на соединении на стороне всасывания.
Обратный клапан должен быть установлен на линии
возвратного потока. Горелку можно использовать на одно-
или двухтрубной системах. Обычно поставляются горелки
для двухтрубных систем. Вакуум на линии всасывания не
может превышать 0,4 бар. С высотой всасывания более 3,5
м, необходимо уст
ановить топливный циркуляционный
насос. При использовании топливного циркуляционного
насоса или если топливный бак находится выше насоса
горелки, то горелку необходимо использовать на
однотрубной системе, возвратный поток R должен быть
перекрыт на насосе горелки и винт G должен быть снят (см.
рис. 11).
Давление в топливопроводе не должно превышать 1,5 бар.
После завершения уст
ановки топливопроводов, необходимо
провести испытания на герметичность при давлении не
менее 5 бар в соответствии со стандартом НИС 4755.
Горелку нельзя подсоединять во время испытаний на
герметичность.
2.8 Размеры топливопровода
Топливный насос Данфосс BFP 21 L3, печное топливо EL
6.0 мм
2
/сек. при температуре + 20
0
С.
Размеры линии всасывания, двухтрубная система, бак
находится ниже насоса горелки (см. рис. 12).
Высота H ø 6 мм. ø 8 мм. ø 10 мм.
0,0 м. 17 м. 53 м. 100 м.
0,5 м. 15 м. 47 м. 100 м.
1,0 м. 13 м. 41 м. 199 м.
1,5 м. 11 м. 34 м. 184 м.
2,0 м. 19 м. 28 м. 168 м.
2,5 м. 17 м. 22 м. 153 м.
3,0 м. 15 м. 15 м. 137 м.
3,5 м. 13 м. 19 м. 122 м.
4,0 м. 100 м. 100 м. 100 м.
3,5 м. 100 м. 100 м. 100 м.
3,0 м. 100 м. 197 м. 100 м.
2,5 м. 100 м. 181 м. 100 м.
2,0 м. 100 м. 165 м. 100 м.
1,5 м. 197 м. 149 м. 177 м.
1,0 м. 165 м. 132 м. 151 м.
0,5 м. 132 м. 116 м. 126 м.
Форсунка До 2,5 кг/ч До 5,0 кг/ч До 10,0 кг/ч
