ACV BMV 1FV [4/17] Отпустите винт 2
![ACV BMV 1FV [4/17] Рисунок 7 сервисный винт](/views2/1249991/page4/bg4.png)
4

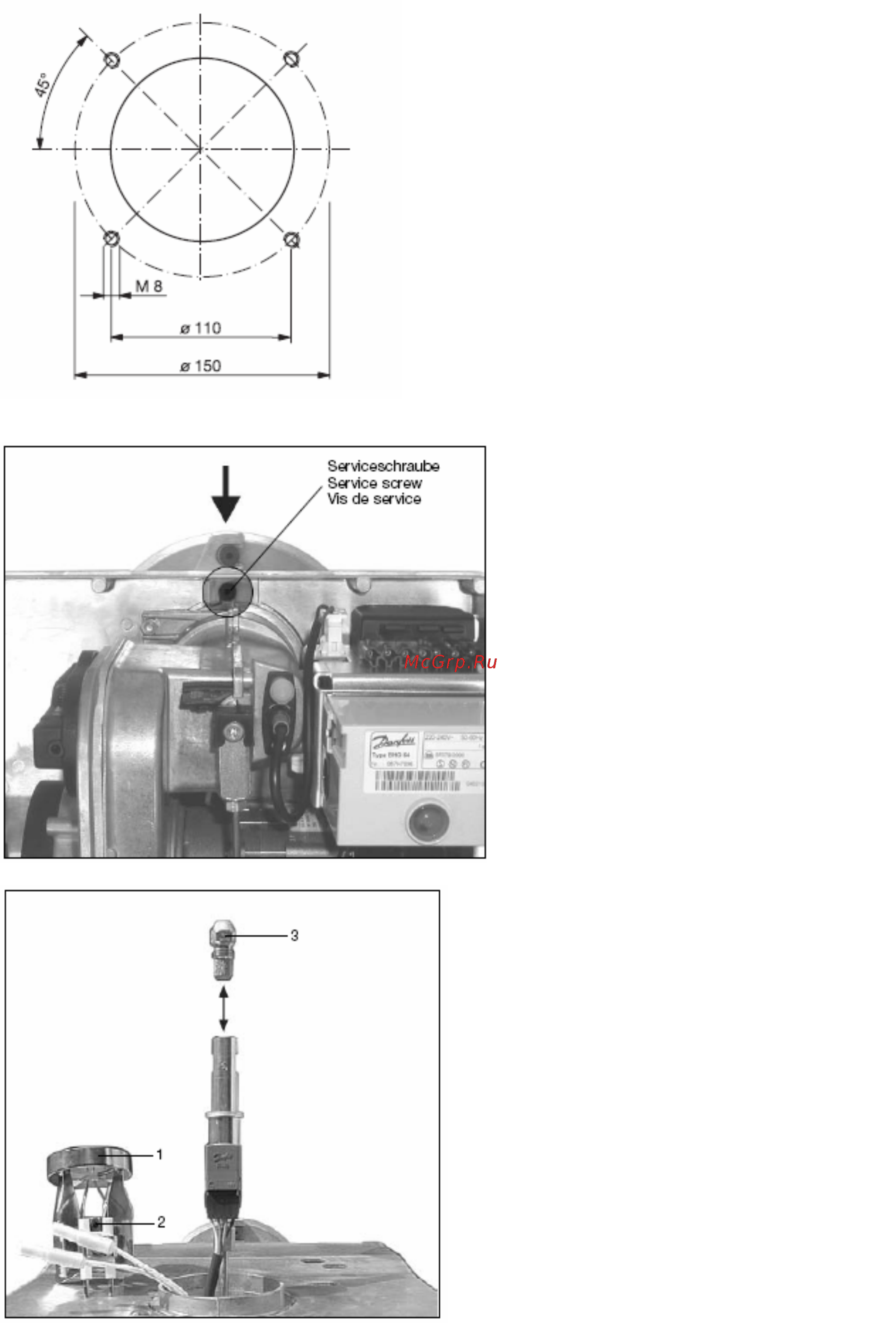

Рисунок 7
Сервисный винт
Рисунок 8
Рисунок 9
1.7 Компоненты горелки
Технические данные элемента автоматического отопления
BHO 64
Внимание: Запрещается открывать элемент впрыска
топлива, открытие может привести к непредсказуемым
последствиям.
2. Сборка
2.1 Размеры соединения
Размеры соединения между горелкой и котлом в соответствии
с НИС ЕН 226 (размеры приведены в мм.), см. рис. 7.
2.2 Сборка горелки
- Сервисный винт (см. рис. 8) и фланец с тру
бкой горелки
отпущены для снятия.
- Установка фланца, включая трубку горелки,
производится у котла при помощи 4 винтов М8 (позиция
сервисного винта такая же как и в предыдущем пункте).
- Вставьте соединение форсунки в трубку горелки
установите горелку во фланце при помощи сервисного
винта.
2.3 Нерабочее положение (для проведе
ния сервиса)
Отпустите сервисный винт на пол оборота при помощи 4 мм.
шестигранного торцового ключа (см. рис. 8). Поверните
горелку влево и отсоедините ее от трубки горелки. После
этого замените ее в нерабочем положении.
2.4 Замена форсунки
-
Отпустите винт 2 при помощи 4 мм. шестигранного
торцового ключа и снимите дефлектор (см. рис. 8).
- Выберите форсунку 3 в соответствии с требуемым
рабочим диапазоном (см. рис. 20).
- Снимите установленную форсунку 3 и вкрутите
выбранную форсунку (см. рис. 9).
Номинальное напряжение
Частота сети
Время нагрева
топливного
подогревателя
Предпродувка
Предзажигание
Постзажигание
Безопасное время
Постпродувка
Класс защиты
Утвержден в соотв. с
Главный предохранитель
187-264 В пер. тока
50-60 Гц +/- 6%
t
h
= от 0 до 80 с (в
зависимости от выходной
температуры масленого
подогревателя)
t
prp
= 13 с.
t
pri
= 13 с.
t
poi
= 15 с.
t
s
= 10 с. (макс.)
t
pop
= 0 с.
IP 40
ИСО 3544 и ЕН 230
Макс. 10 А инертно
Двигатель
Конденсатор
Масляный насос
Соленоидная
катушка
Топливный
подогреватель
Блок зажигания
Фото-резистор
Автомат горелки
ЭйСиСи
Аркотроникс
Данфосс
Данфосс
Данфосс
Кофи
Данфосс
Данфосс
EB 95 C 28/2
3µF 400 В DB
BFP 21 L3
071G0051
FPHB 5
TRK2-40SHK
LDS 057H
BHO 64
