3

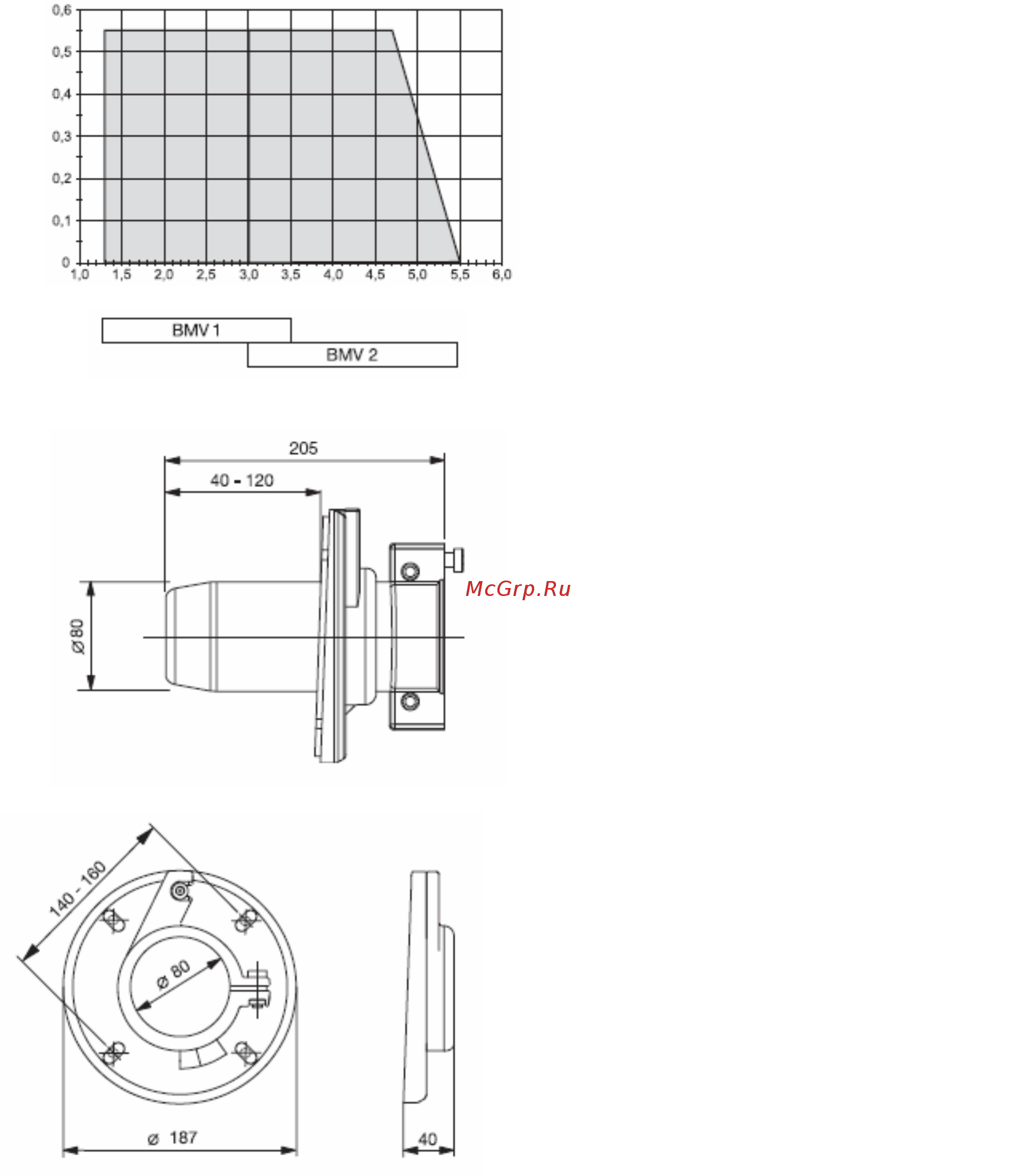

Рабочий диапазон
Давление в камере: мбар
Расход топлива(кг/ч)
Рисунок 4
Рисунок 5
Рисунок 6
Содержание
1
. Технические данные
Эксплутационные параметры горелки
• Данные указаны для агрегатов с давлением камеры±0
мбар и утечкой выхлопных газов 8%.
1.2 Утверждение
НИС ЕН 267 и РАЛ-ЮЗ 9 (Блюю энджел)
1.3 Рабочий диапазон
На диаграмме можно видеть, что расход топлива горелки
является функцией давления камеры (см. рис. 4).
Рабочие диапазоны были установлены во время проведения
испытаний при высоте над у
ровнем моря примерно 100 м. и
комнатной температуре около 20
0
С. Уровень расхода
топлива, который можно получить на практике зависит от
пускового сопротивления камеры. Пусковое сопротивление
зависит размеров топки, линии отвода продуктов сгорания и
нагрузке при пуске. Соответственно расходные значения
зависят от условий эксплуатации и являются
индивидуальными для каждой системы.
1.4 Топливо
1.5 Электрические данные
1.6 Размеры
горелки
Размеры указаны в мм. (см. рис. 5 + 6)
Номинальное напряжение
Эксплуатационные
данные
Рабочие характеристики
Контактная нагрузка
термостатов и
переключателей
230 В – 50 Гц (+10%-15%)
прим. 435 Ватт
прим. 135-235 Ватт
мин. 6А ~
Тип Топливо Эксплутационные
данные горелки
BMV 1
BMV 2
1,3 – 3,8 кг/ч
3,0
–
5,5 кг/ч
16-45 кВ
36-65 кВ
Топливо EL
Вязкость
В соответствии с НИС 51603-1
Макс. 6,0 мм
2
при температуре
20
0
С
В упакованном виде
Вес при транспортировке
1370 / шир. 350 / выс. 454
мм.
13,5 кг.
