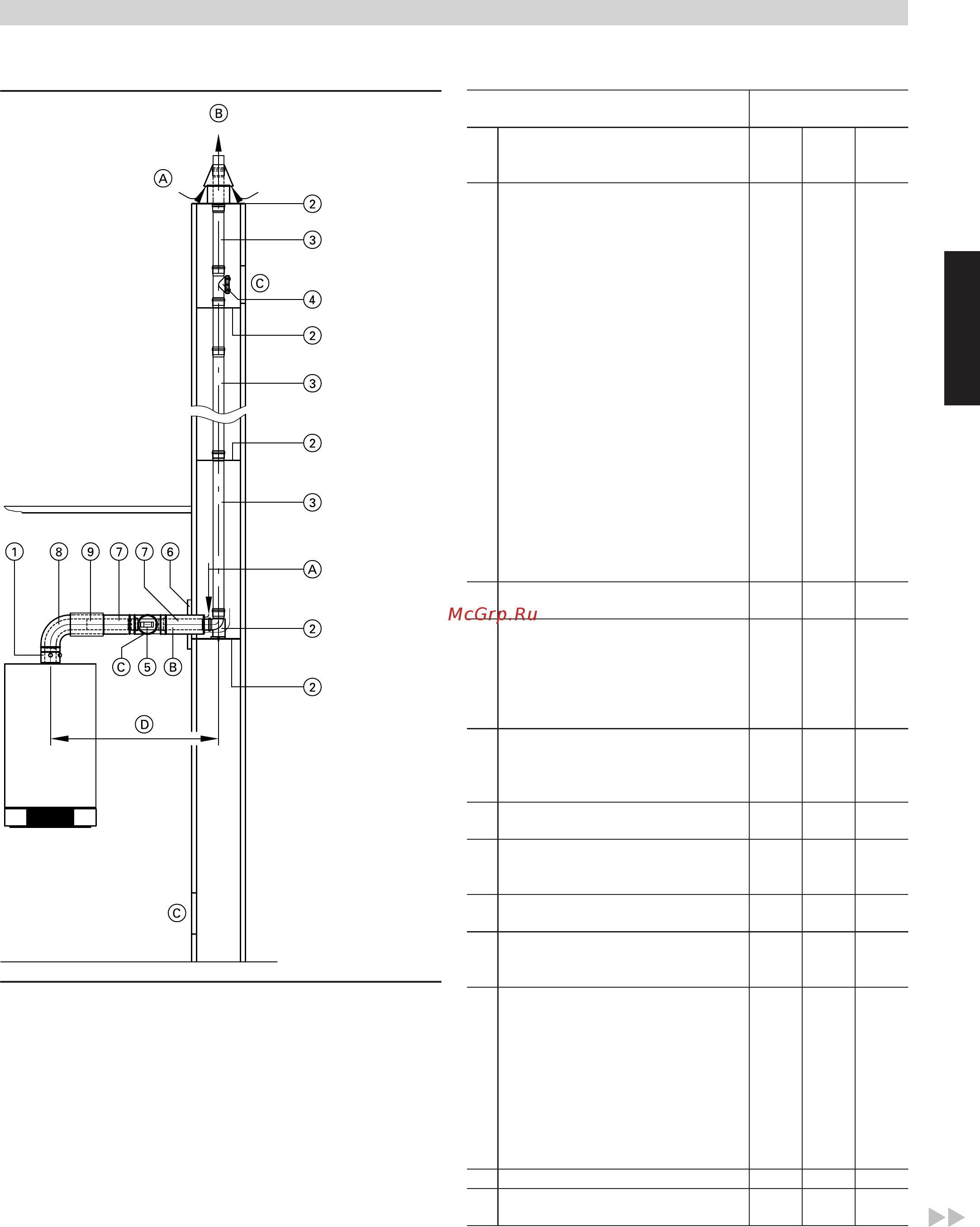

Дымоход, модульный размер 60, 80 и 100 (элементы) (тип C
63x
согласно TRGI 2008)
A
Приточный воздух
B
Продукты сгорания
C
Ревизионное отверстие
D
Соединительный элемент
Модульный размер
Ø мм
1
Присоединительный элемент
котла (в комплекте поставки водо-
грейного котла)
60 80 100
2
Базовый комплект шахты (поли-
пропилен, жесткий)
В комплект входят:
– опорное колено
– опорная шина
– крышка шахты
– распорка (3 шт., макс. расстояние
5 м)
или
60 80 100
Базовый комплект шахты
(металл/полипропилен, жесткий)
для дымовых труб с двумя дымо-
ходами, один дымоход для твердо-
топливного котла
В комплект входят:
– опорное колено
– опорная шина
– крышка шахты (металл)
– концевая труба (нержавеющая
сталь)
– распорка (3 шт., макс. расстояние
5 м)
60 80 100
Распорка (3 шт., макс. расстояние
5 м)
60 80 100
3
Труба дымохода
длина 1,95 м
(2 шт. по 1,95 м = 3,9 м)
60 80 100
длина 1,95 м (1 шт.) 60 80 100
длина 1 м (1 шт.) 60 80 100
длина 0,5 м (1 шт.) 60 80 100
Колено дымохода (для использо-
вания в изогнутых шахтах)
30º (2 шт.)
15º (2 шт.)
60 80 100
4
Ревизионный элемент, прямой (1
шт.)
60 80 100
5
Ревизионный элемент системы
LAS , прямой
(1 шт.)
60 80 100
6
Стеновая заглушка системы LAS 60 80 100
7
Труба системы LAS
длина 1 м
длина 0,5 м
60 80 100
8
Колено системы LAS
87º (1 шт.)
45° (2 шт.)
или
60 80 100
Ревизионный тройник системы
LAS
87º (1 шт.)
— — 100
Ревизионное колено системы
LAS
87º (1 шт.)
60 80 —
9
Подвижная муфта системы LAS 60 80 100
Крепежный хомут, белый
(1 шт.)
60 80 100
Указания по проектированию и расчету параметров подключения дымохода
(продолжение)
VITODENS
VIESMANN
13
5457 952 GUS
