Номинальная тепловая мощность кВт 4 x 45 4 x 60 4 x 80 4 x 105
- модульный размер 200 мм м — — 15 15
Макс. общая длина дымохода
- модульный размер 150 мм м 15 15 — —
- модульный размер 200 мм м — — 20 20
Указание
Для расчета системы удаления продуктов сгорания можно
использовать параметры уходящих газов отдельных котлов
(см. инструкцию по проектированию Vitodens).
Потери давления обратных клапанов уходящих газов уже
учтены, и их больше не требуется использовать при рас-
чете.
Макс. рабочее давление согласно DVGW G 635 не учиты-
вается.
Монтаж и размеры

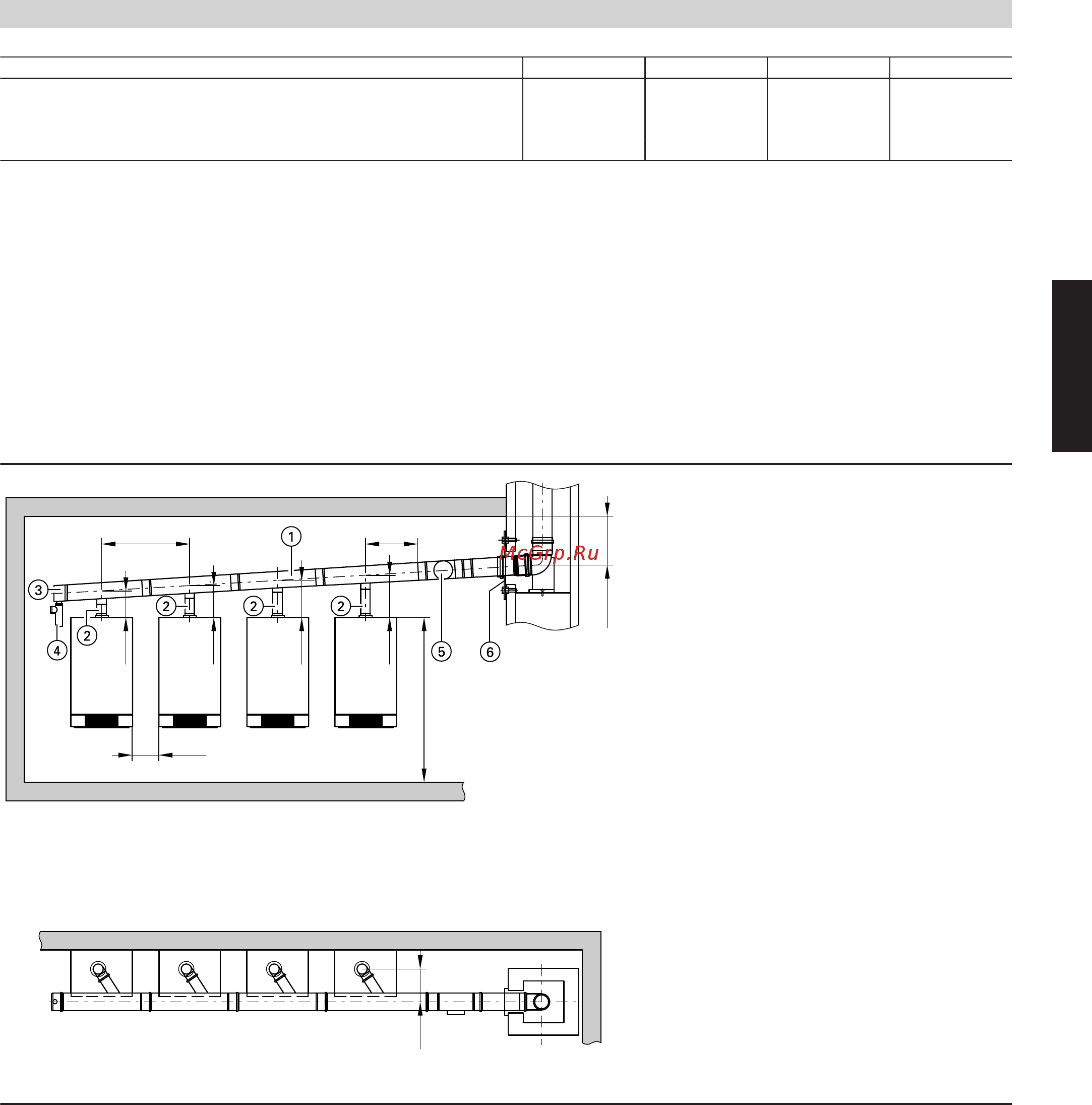

Монтаж котла Vitodens с или без пристенной монтажной рамы - установка в ряд (19 - 105 кВт)
h
a
= 200
c
d
b
580
g
е
f
Vitodens 200-W
1
Дымоходный коллектор Ø 125, 150 или 200 мм
2
Обратный клапан Ø 80 или 100 мм
3
Концевой элемент с конденсатоотводчиком
4
Сифон со шлангом
5
Ревизионный элемент Ø 125, 150 или 200 мм
6
Вентиляционная диафрагма
Указание
При использовании Vitodens 200-W, 19 - 35 кВт, в водогрейный
котел встраивается обратный клапан
2
.
Указания по проектированию и расчету параметров подключения дымохода
(продолжение)
VITODENS
VIESMANN
43
5457 952 GUS
