Многокотельные установки с системами удаления продуктов сгорания - разряжение
Проектирование должно выполняться согласно EN 13384.
Коллектор уходящих газов в зоне разрежения предоставляется
заказчиком.
Системы удаления продуктов сгорания для многокотловых уста-
новок с избыточным давлением см. на стр. 38.
Детали систем удаления продуктов сгорания

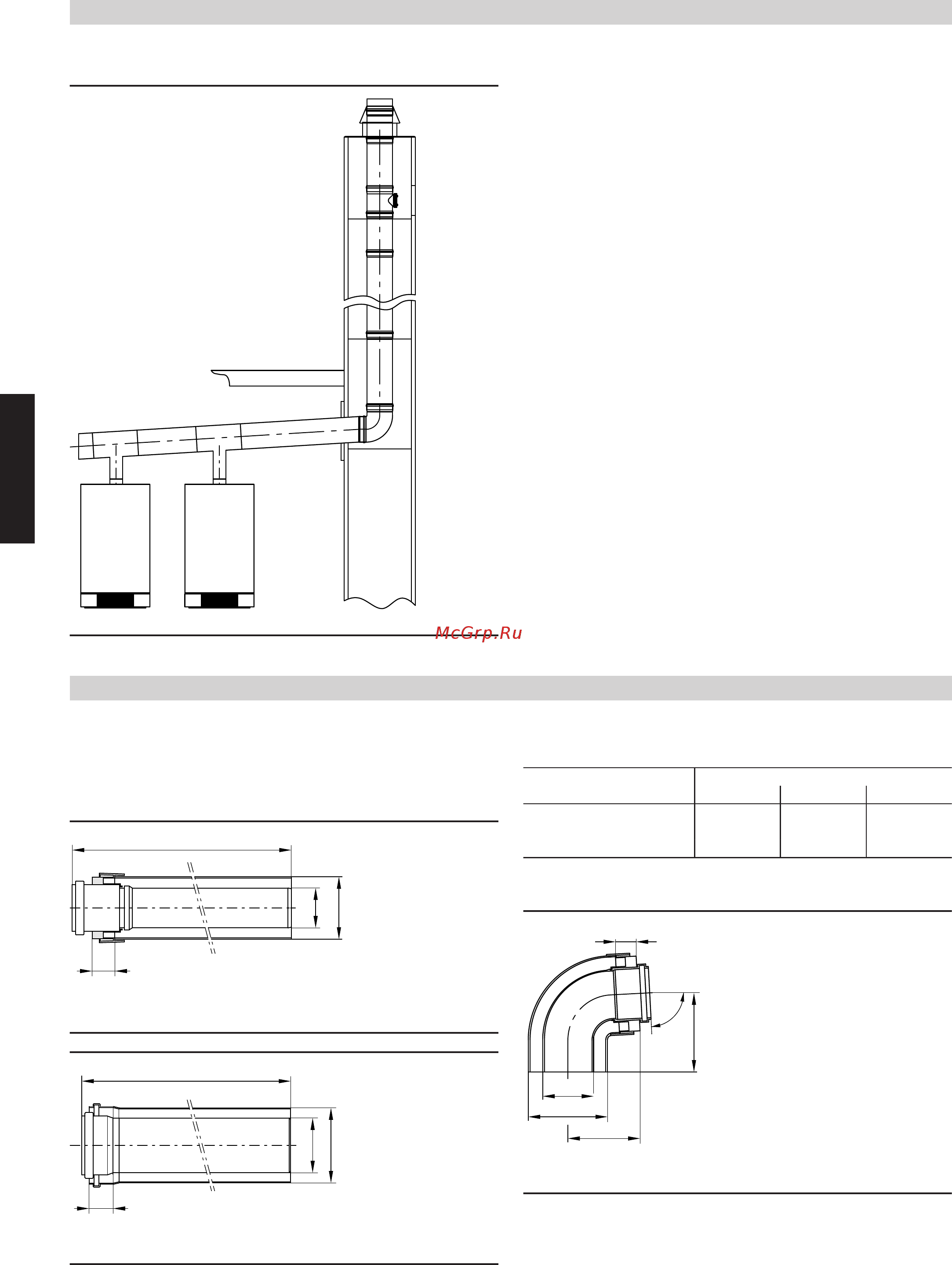

3.1 Элементы системы "Воздух/продукты сгорания"
Труба системы LAS
(при необходимости трубы можно укоротить)
Ø a
Ø b
500/1000/1950
c
Модульный размер Ø 60 и 80 мм
c
Ø b
Ø a
500/1000/1950
Модульный размер Ø 100 мм
Модульный размер Размер [мм]
Ø мм a b c
60 60 100 40
80 80 125 40
100 110 150 40
Колено LAS (87°)
d
d
c
87°
Ø a
Ø b
Модульный размер Ø 60 и 80 мм
Указания по проектированию и расчету параметров подключения дымохода
(продолжение)
46
VIESMANN
VITODENS
3
5457 952 GUS
