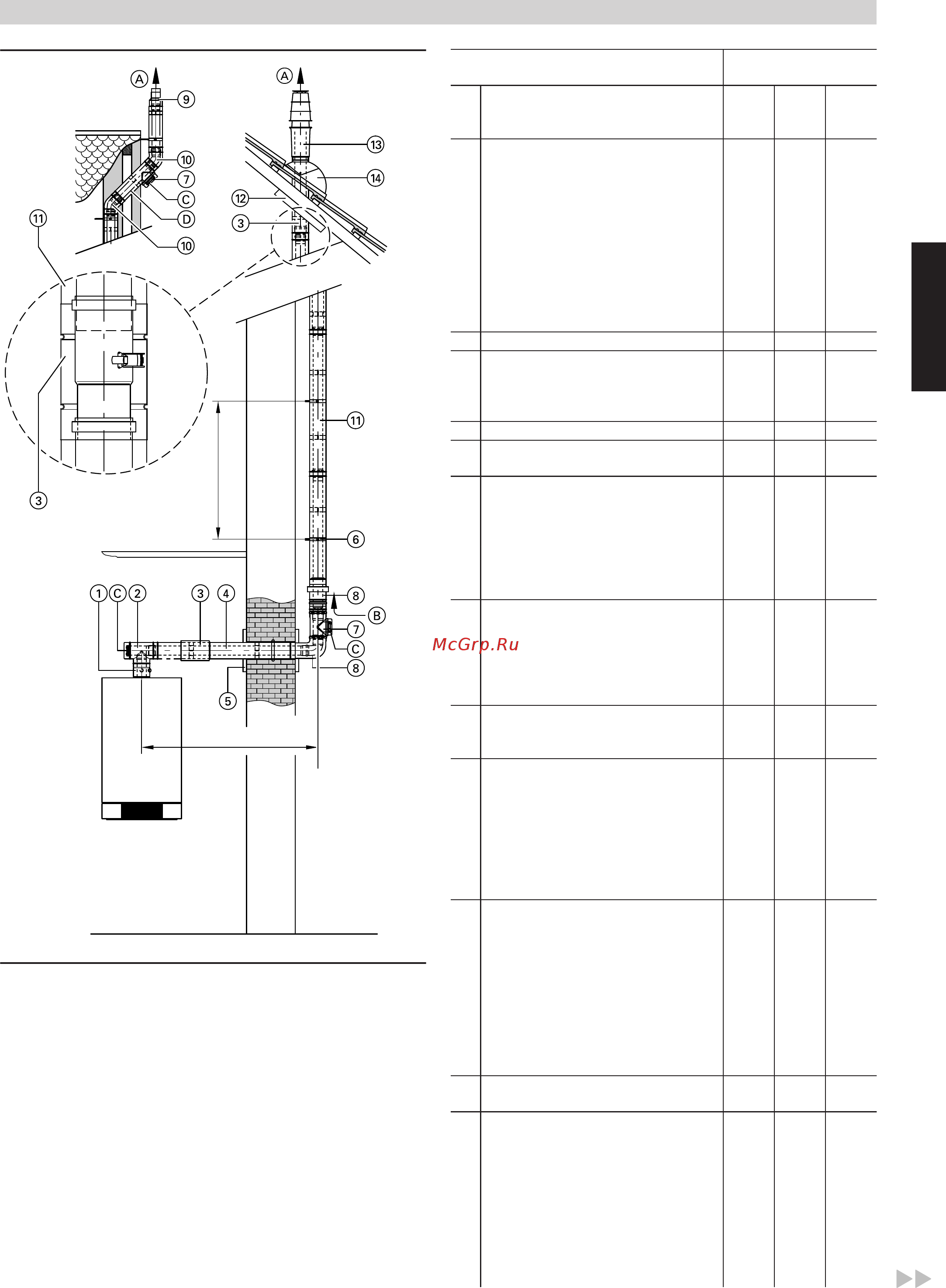

Viessmann Vitodens 200-W (5,2 - 26,0 кВт), Vitotronic 100 (HC1B) [23/60] Указания по проектированию и расчету параметров подключения дымоход
![Viessmann Vitodens 200-W (5,2 - 26,0 кВт), Vitotronic 100 (HC1B) [23/60] Указания по проектированию и расчету параметров подключения дымоход](/views2/1250315/page23/bg17.png)
≤ 2,0 м
≤ 2,5 м
A
Уходящие газы
B
Приточный воздух
C
Ревизионное отверстие
D
Полка в проводке по наружной стене см. на стр. 49
Модульный размер
Ø мм
1
Присоединительный элемент
котла (в комплекте поставки водо-
грейного котла)
60 80 100
2
Ревизионный тройник системы
LAS
87º (1 шт.)
— — 100
Ревизионное колено LAS, 87º
(1 шт.)
или
60 80 —
Ревизионный элемент LAS, пря-
мой
(1 шт.)
и
60 80 100
Колено LAS 87º (1 шт.) 60 80 100
3
Подвижная муфта системы LAS 60 80 100
4
Труба системы LAS
длина 1,95 м (1 шт.)
длина 1 м (1 шт.)
длина 0,5 м (1 шт.)
60 80 100
5
Стеновая заглушка 60 80 100
6
Крепежный хомут, белый
(1 шт.)
60 80 100
7
Ревизионный элемент LAS, пря-
мой
(1 шт.)
или
60 80 —
Ревизионный элемент проводки
по наружней стене, прямой
(1 шт.)
— — 100
8
Комплект для проводки по
наружной стене
В комплекте:
– колено системы LAS
– воздухозаборник LAS
– стеновая заглушка
60 80 100
9
Концевой элемент проводки по
наружней стене
при малом выступе над крышей
60 80 100
qP
Колено системы LAS
87º (1 шт.) 60 80 —
45° (2 шт.)
или
60 80 —
Колено проводки по наружней
стене
87º (1 шт.) — — 100
45° (2 шт.) — — 100
qQ
Труба системы LAS
длина 1,95 м (1 шт.) 60 80 —
длина 1 м (1 шт.) 60 80 —
длина 0,5 м (1 шт.)
или
60 80 —
Труба для проводки по наружней
стене
длина 1,95 м (1 шт.) — — 100
длина 1 м (1 шт.) — — 100
длина 0,5 м (1 шт.) — — 100
qW
Универсальные защитные диа-
фрагмы
60 80 100
qE
Проход LAS через кровлю
Наружная стена, с крепежными
хомутами (при большом выступе
крыши)
черного или черепично-красного
цвета
60 80 100
Надкрышная надставка с хому-
том (крепление заказчиком)
черного цвета
длина 0,5 м 60 80 100
Указания по проектированию и расчету параметров подключения дымохода
(продолжение)
VITODENS
VIESMANN
23
5457 952 GUS
