2.8 Дымоход из пластмассы (полипропилена) для прохода через шахту - режим

эксплуатации с отбором воздуха для горения из помещения установки (тип B

согласно TRGI 2008)

Для режима эксплуатации с отбором воздуха для горения из

помещения установки необходим дымоход, используемый в каче-

стве соединительного элемента между котлом Vitodens и шахтой,

а также для прохода через шахту.

Возможна установка только в помещениях, оборудованных

отверстием для приточного воздуха со свободным попереч-

ным сечением минимум 150 см

или 2 × 75 см

(согласно TRGI

2008).

Указание

Vitodens 200-W от 60 кВт и многокотловые установки согласно

Положению об отоплении должны устанавливаться в отдель-

ном помещении с соответствующим отверстием для приточ-

ного воздуха. Поперечное сечение должно составлять минимум

150 см

и на каждый кВт свыше общей номинальной мощности

50 кВт иметь дополнительные 2 см

. Это поперечное сечение

может быть разделено максимум на 2 отверстия (соблюдать

требования Положения об отоплении и TRGI 2008).

Условный проход

трубы дымохода

Ø в мм

Vitodens 200-W до 35 кВт, Vitodens

222-F, Vitodens 222-W, Vitodens 242-F,

Vitodens 300-W, 333-F и Vitodens 343-

Vitodens 200-W, 45 - 60 кВт 80

Vitodens 200-W, 80 - 105 кВт 100

Система удаления продуктов сгорания подключается к присоеди-

нительному элементу котла.

Воздух для горения поступает через кольцевой зазор соедини-

тельного элемента котла из помещения, где установлен котел.

Для прохода через вентилируемые по всей длине шахты дымо-

хода или каналы, удовлетворяющие требованиям, предъявляе-

мым к дымовым трубам зданий согласно DIN 18160-1 или с огне-

стойкостью 90 минут (F90/L90) либо 30 минут (F30/L30) для

малоэтажных зданий.

Перед монтажом ответственный мастер по надзору за дымовыми

трубами и дымоходами должен проверить пригодность исполь-

зуемой шахты и наличие допуска для такого применения.

Шахты, к которым ранее были подключены отопительные котлы,

работающие на жидком или твердом топливе, должны быть тща-

тельно очищены трубочистом. На внутренней поверхности дымо-

вой трубы не должно оставаться отделяемых отложений, в осо-

бенности остатков серы и сажи.

При наличии других отверстий для подключения они должны быть

герметично заделаны в соответствии с используемыми строи-

тельными материалами.

Это не относится к обязательным отверстиям для чистки и контр-

оля, снабженным запорными устройствами дымовых труб, для

которых имеется знак технического контроля.

Перед монтажом необходимо проверить, является ли шахта пря-

мой по направлению сверху вниз или она проходит с перегибом

(проверить уровнем).

В случае перегиба мы рекомендуем установить гибкий дымоход

(см. стр. 35).

Перед вводом в эксплуатацию системы удаления продуктов сго-

рания ответственный мастер по надзору за дымовыми трубами и

дымоходами обязан произвести проверку герметичности.

При эксплуатации с отбором воздуха для горения из помещения

установки это возможно только путем испытания давлением.

В помещении, где монтируется установка, дымоход должен быть

оборудован как минимум одним ревизионным отверстием для

осмотра и чистки, а также для испытания давлением.

Если со стороны крыши доступ к дымоходу отсутствует, то в чер-

дачном помещении необходимо оборудовать дополнительное

ревизионное отверстие за дверцей отверстия для чистки дымо-

вой трубы.

Слив конденсата из дымохода к водогрейному котлу должен

быть обеспечен наличием соответствующего уклона с углом

минимум 3º.

Система удаления продуктов сгорания должна быть выведена в

пространство над крышей.

Могут использоваться также и другие дымоходы с сертифика-

цией CE, если, например, вследствие большей протяженности

труб дымохода потребуется больший диаметр трубы. Сертифи-

кат эксплуатационного допуска согласно EN 13384 должен быть

предоставлен соответствующим изготовителем дымохода.

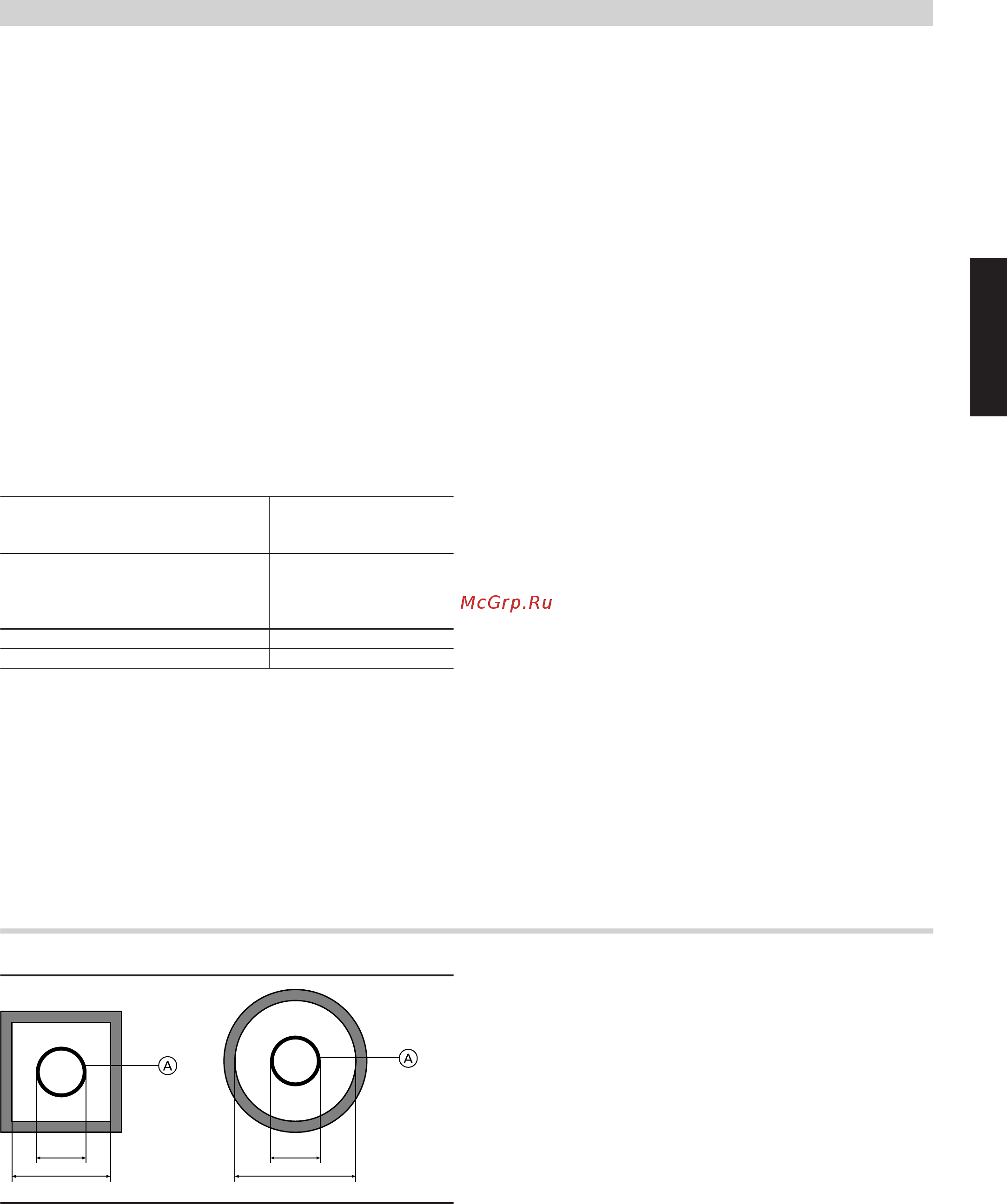

Минимальные внутренние размеры шахты

Указания по проектированию и расчету параметров подключения дымохода

(продолжение)

VITODENS

VIESMANN

5457 952 GUS
