E
Дымовая труба твердотопливного теплогенератора
F
Минимальное расстояние согласно DIN 18160 или макси-
мальное расстояние согласно DIN EN 14471 (см. стр. 12)
Режим эксплуатации с отбором воздуха для горения из поме-
щения установки - приточный воздух поступает через шахту
Выходные отверстия систем "Воздух/продукты сгорания" должны
иметь такую конструкцию, чтобы исключить всасывание опасного
количества продуктов сгорания в воздушную шахту и обеспечить
по возможности равномерное распределение колебаний давле-
ния, вызванных воздействием ветра, в системе "Воздух/продукты
сгорания".

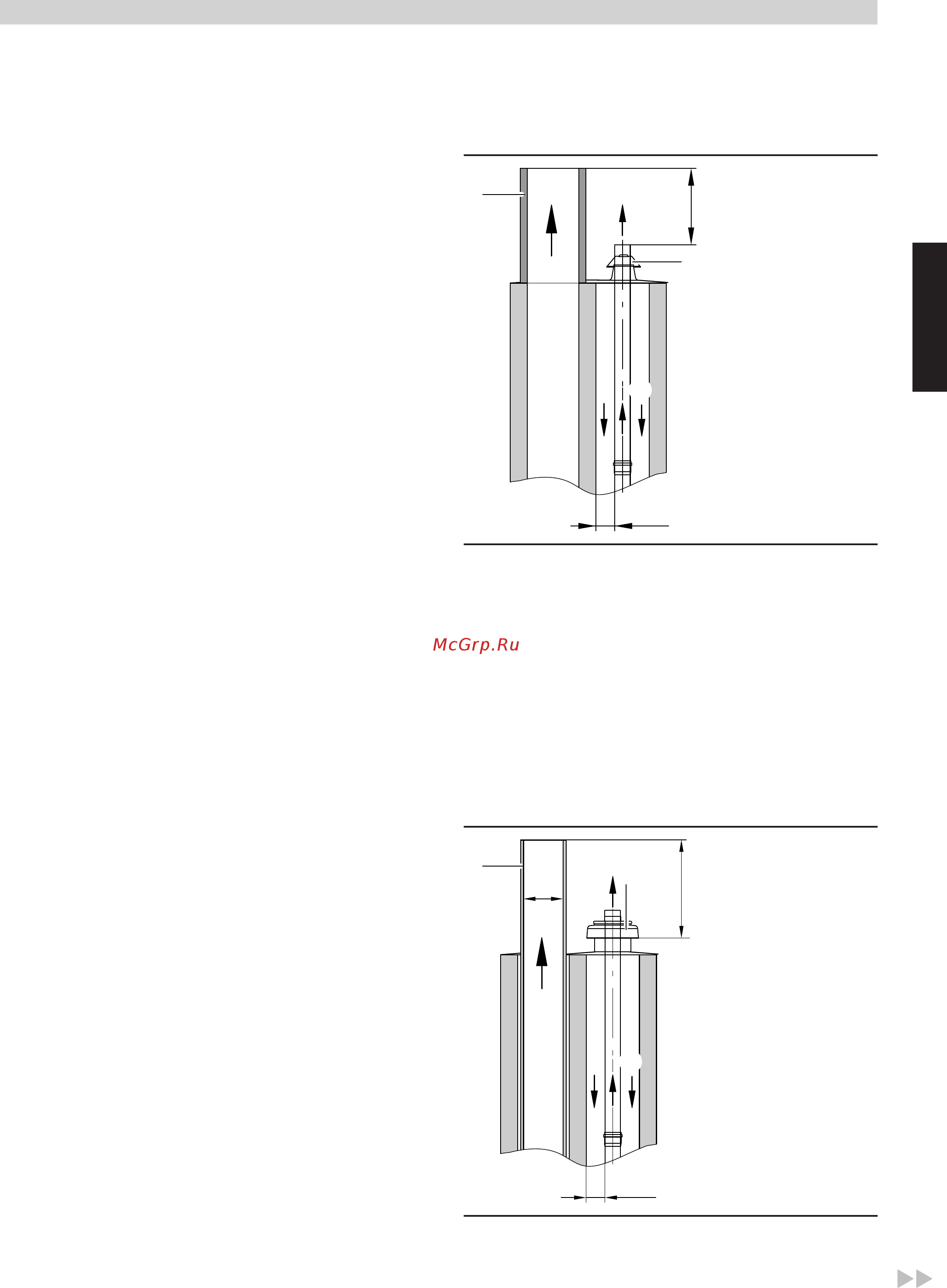

■ При использовании пластмассовой крышки шахты:
Дымовая труба твердотопливного котла должна выступать
минимум на 1000 мм выше дымохода Vitodens. Для удлинения
дымовой трубы разрешается использовать только стойкие к
загоранию сажи элементы.
E
F
D
C
B
A
≥ 1000
A
Удлинитель дымовой трубы из стойкого к возгоранию сажи
материала
B
Крышка шахты, пластмассовая
C
Приточный воздух/вентиляция дымовой трубы
D
Дымоход Vitodens
E
Дымовая труба твердотопливного теплогенератора
F
Минимальное расстояние согласно DIN 18160 или макси-
мальное расстояние согласно DIN EN 14471 (см. стр. 12)
■ При использовании металлической крышки шахты:
Дымовая труба твердотопливного котла должна выступать
минимум на 2 x Ø D дальше дымохода Vitodens. Для удлинения
дымовой трубы разрешается использовать только стойкие к
загоранию сажи элементы.
E
F
D
C
B
A
Ø D
≥ 2 x D
A
Удлинитель дымовой трубы из стойкого к возгоранию сажи
материала
B
Крышка шахты, металлическая
Указания по проектированию и расчету параметров подключения дымохода
(продолжение)
VITODENS
VIESMANN
15
5457 952 GUS
