4. Обслуживание Logatop GE1H / 15 - 65 кВт
Buderus
12 Logatop GE 1 H - Оставляем за собой право на изменения.
4.2 Контроль пламени
Контроль пламени осуществляется за счёт
использования проводимости и однополярности пламени,
посредством электрода ионизации.
Усилитель сигнала пламени реагирует только на
однополярную составляющую сигнала пламени.
Короткое замыкание между электродом
ионизации и массой приводит к аварийному
отключению.
Подключение электрода ионизации - штекерное. Для
подключения измерителя штекер необходимо
разъединить и соединить щупы измерителя с обоими
концами (см. Puc. 15 - Puc. 17).
LMG 21...A...
При
напряжении в
сети
U
N
= AC 230 V
Напряжение на щупе между клеммой 1
и клеммой 2. т.е.Массой (Прибор для
измерения постоянного напряжения Ri
≥ 10 MΩ)
≤ U
N
Пороговые значения
Включение (Наличие пламени)
(Измерительный прибор постоянного
тока Ri ≤ 5 kΩ)
≥ DC 1 µA
Выключение (Отсутствие пламени)
(Прибор измерения постоянного тока
Ri ≤ 5 kΩ)
≤ DC 0,5 µA
Необходимый ток для стабильной
работы
≥ 2 µA
Max. Замыкание между 1 и второй
Клеммами 2 т.е.Массой (Прибор для
измерения переменного тока Ri ≤ 5 kΩ)
AC 50 µA
LMG 21...B...
При
напряжении в
сети
U
N
= AC 230 V
Напряжение на щупе между клеммой 1
и клеммой 2. т.е.Массой (Прибор для
измерения постоянного напряжения Ri
≥ 10 MΩ)
≤ U
N
Пороговые значения
Включение (Наличие пламени)
(Измерительный прибор постоянного
тока Ri ≤ 5 kΩ)
min. 2 µA
Выключение (Отсутствие пламени)
(Прибор измерения постоянного тока
Ri ≤ 5 kΩ)
max. 1,6 µA
Необходимый ток для стабильной
работы
min. 3 µA
Max. Замыкание между 1 и второй
Клеммами 2 т.е.Массой (Прибор для
измерения переменного тока Ri ≤ 5 kΩ)
100 µA

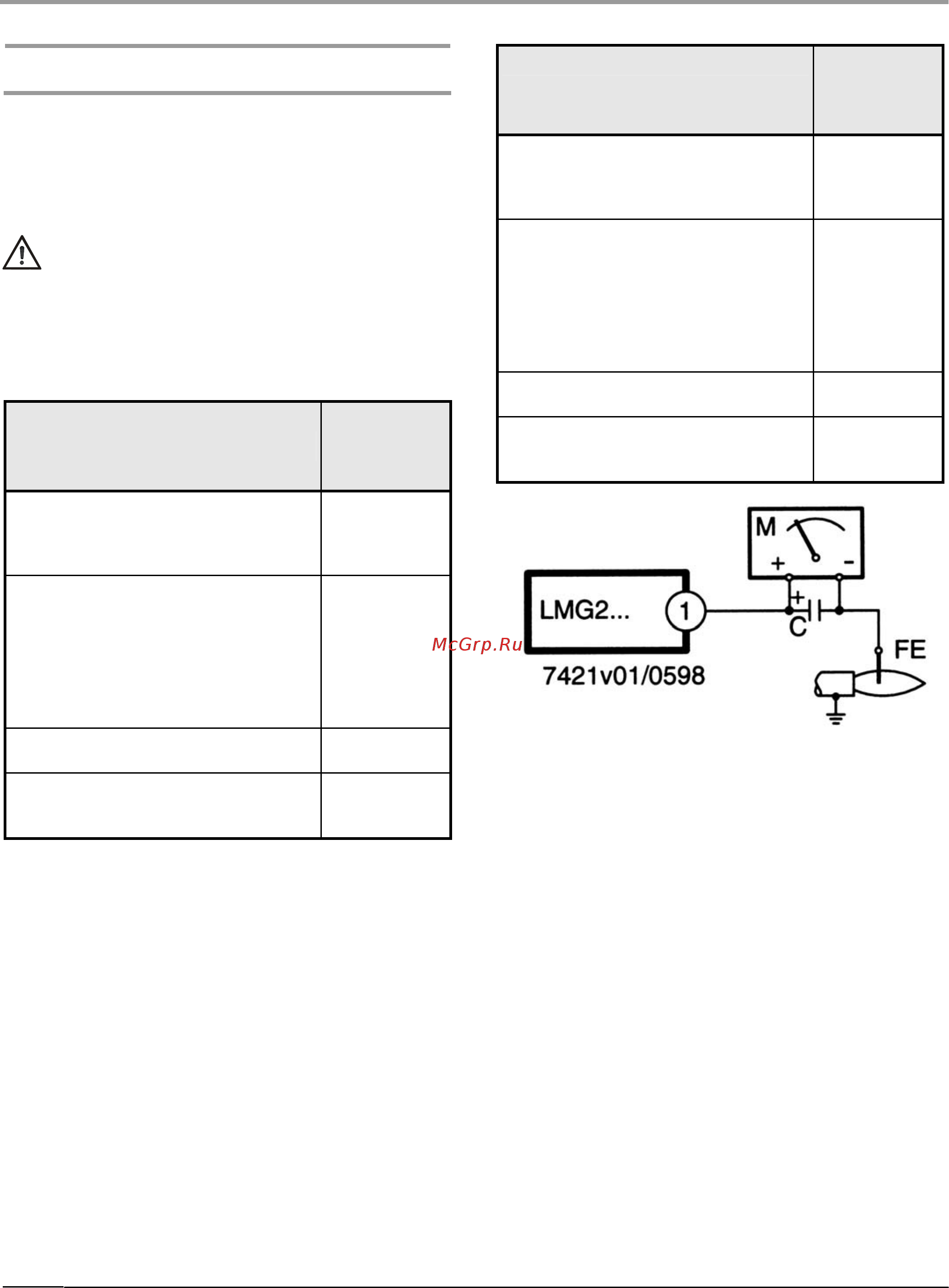

Puc. 13: Схема подключения измерительного прибора
C Конденсатор электролитный
100...170 µF;
DC 10...25 V; для цифровых
измерителейt
FE Электрод ионизацииe
M Измеритель Ri max. 5000 Ω
