Logatop GE1H / 15 - 65 кВт 3. Ввод в эксплуатацию
Buderus
Logatop GE 1 H - Оставляем за собой право на изменения.
9

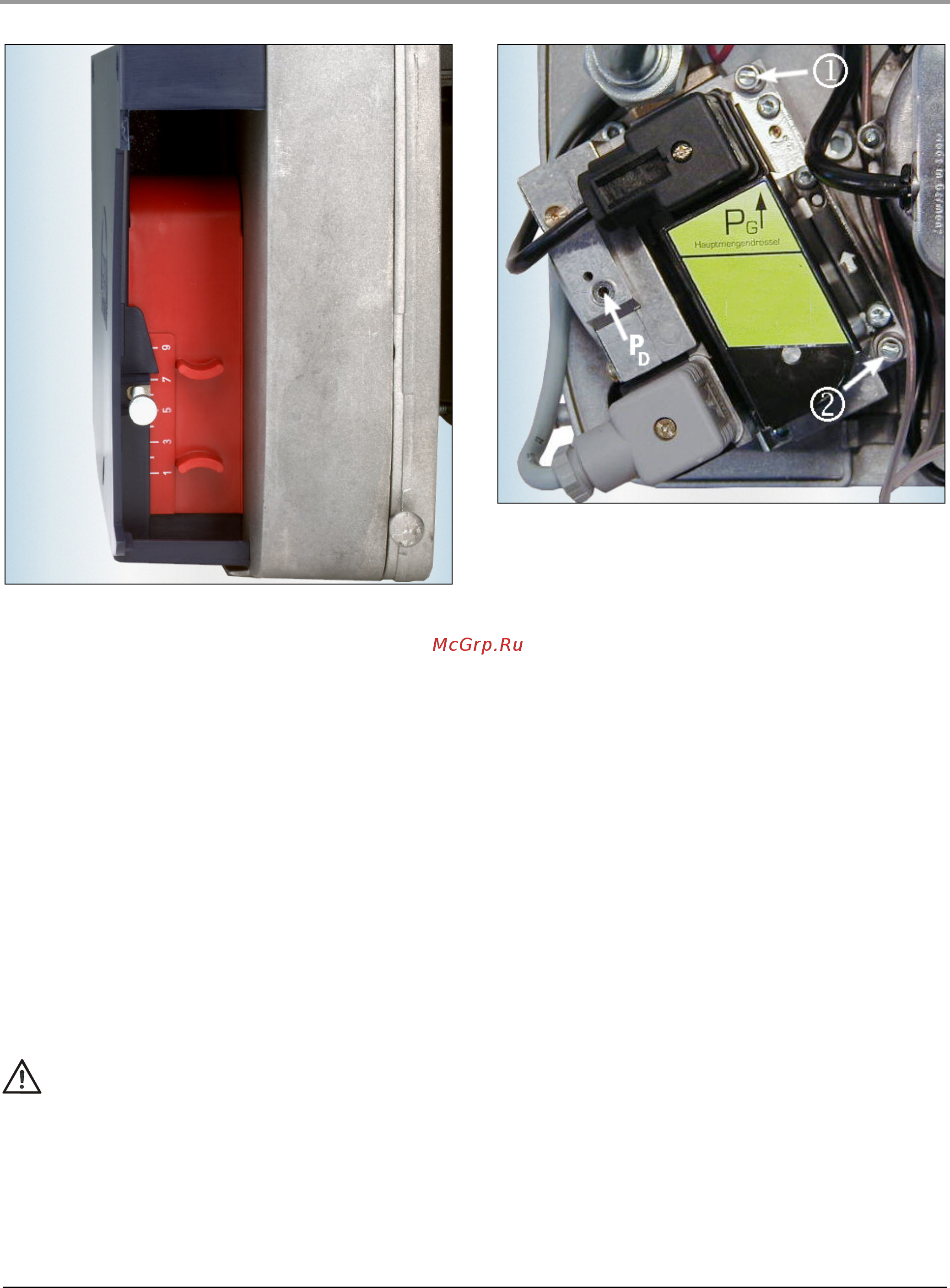

Puc. 8: Шумопоглотитель воздухозаборника Logatop
GE1H, а так же заслонка красного цвета со
шкалой и фиксатором.
• Настройка подачи воздуха
Если необходимо изменить количество воздуха, снимите
крышку с шумопоглотителя воздухозаборника, (см. Puc. 7
и Puc. 8).
Затем ослабьте фиксирующий винт. Теперь можно
передвигать заслонку, при этом контролируйте напор
воздуха в горелке:
• Больше воздуха,
Задвижку вниз,
т.е. повысить показатели шкалы.
• Меньше воздуха,
задвижку вверх,
т.е.уменьшить показатели шкалы
После установки снова затянуть от руки фиксирующий
болт и надвинуть, крышку защёлкнув в паз.
Контроль уровня CO
2
производить при надетой
крышке шумопоглотителя воздухозаборника.
При установке регулятора давления газа и дросселя
количества газа следуйте указанному направлению
вращения регулировочных винтов. (см. Puc. 9).
Puc. 9 Мультиблок Logatop GE1H
Описание: c Ниппель измерения P
G (на выходе)
d Ниппель измерения P
vor (на входе)
P
D
Регулятор давления
• Регулятор давления P
D
Регулятор давления PD настроен на производстве и не
нуждается в перенастройке для работы с природным
газом. В случае необходимости перенастройки
регулятора давления следить за тем, что бы он работал в
рамках рабочего диапазона.
При работе на сжиженном газе (на маленькой мощности)
объём газа должен быть уменьшен при помощи
регулятора давления.
• Дроссель количества газа P
G
Дросселем количества газа PG регулируется объем
потребляемого газа и тем самым устанавливается
мощность горелки. для определения объема газа см.
Глава 3.1
В качестве ориентира используйте настроечную таблицу
Глава 6.2 или Глава 6.3. Параметры приве
дены для
соответствующего давления в форсунках.
