Logatop GE1H / 15 - 65 кВт 3. Ввод в эксплуатацию
Buderus
Logatop GE 1 H - Оставляем за собой право на изменения.
7
3 Ввод в эксплуатацию
3.1 Определение расхода газа
Для установки правильной нагрузки котла требуется
определить расход газа (Рабочий объём V
р
). Для этого
необходим показатель номинальной мощности котла Q
n
.
Определение нормы расхода газа V
n
:
V
n
= Q
n
/ (η *H
u
, )
Определение фактора пересчёта f:
f = (Pбар+p
G
) / 1013 * 273 /(273+t
G
)
Определение рабочего объёма V
B
:
V
B
= V
n
/ f
Описание:
V
B
= Рабочий объём
V
N
= Номинальный объём
Q
n
= Номинальная тепловая мощность
η = КПД котла
H
u
= мин.температурное значение
P
Baro
= Давление воздуха
P
G
= Давление газа на счётчике
t
G
= Температура газа на счётчике
3.2 Установка горелки
Горелка настроена на среднюю мощность и должна быть
настроена на соответствующую мощность котла
Возможна настройка горелки при помощи настроечной
таблицы (см. Глава 6.2 и Глава 6.3).
Обращайте внимание на диаметр дымохода
вашей отопительной системы.
• Воздухозаборник
Клапан воздухозаборника предварительно настроен
(см.настроечную таблицу Глава 6.2 и Глава 6.3). Он
всегда идет с уг
лом (см. Puc. 5).
Клапан воздухозаборника может быть переустановлен в
нужное положение (см.настроечную таблицу Глава 6.2 и
Глава 6.3). После снятия шумопоглатителя
воздухозаборника необходимо ослабить три винта на
окружности клапана и передвинуть его на нужное
значение (см. Puc. 4 и Puc. 5).
При настройке горелки Logatop GE1.40H на мощность до
24 кВт на клапане воздухозаборника нужно отломить угол
(см. Puc. 4). И следовать рекомендациям из настроечной
таблицы (Глава 6.2 и Глава 6.3).

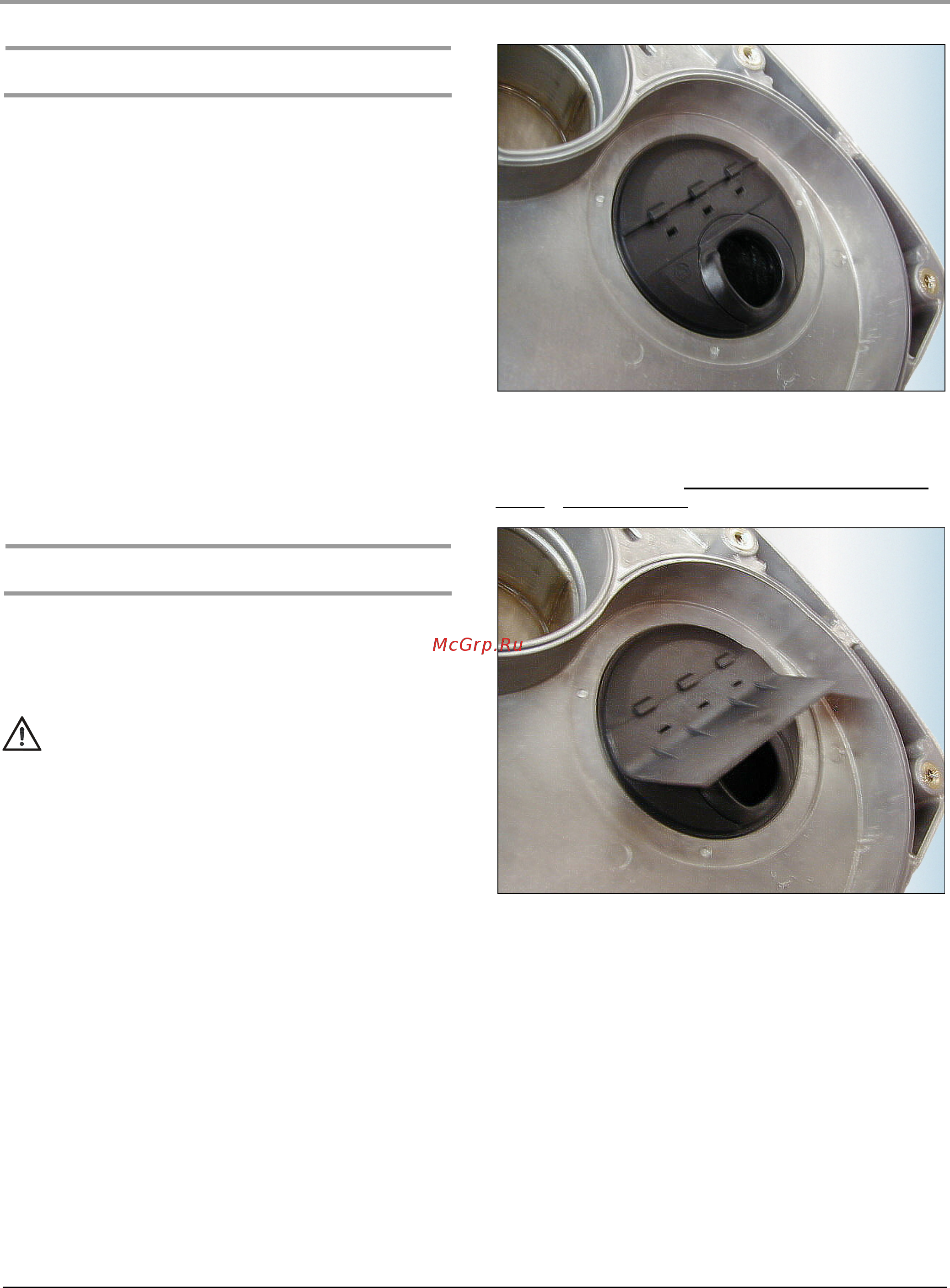

Puc. 4: Воздухозаборник с отломленным углом для
GE1.40H < 25 кВт
Для горелок Logatop GE1.40H > 25 кВт и GE1.65H от 45-
70 кВт воздухозаборник должен быть всегда оснащён
углом – не отламывать!
Puc. 5: Воздухозаборник с углом для GE1.40H > 25 кВт и
для GE1.65H от 45-70 кВт.
