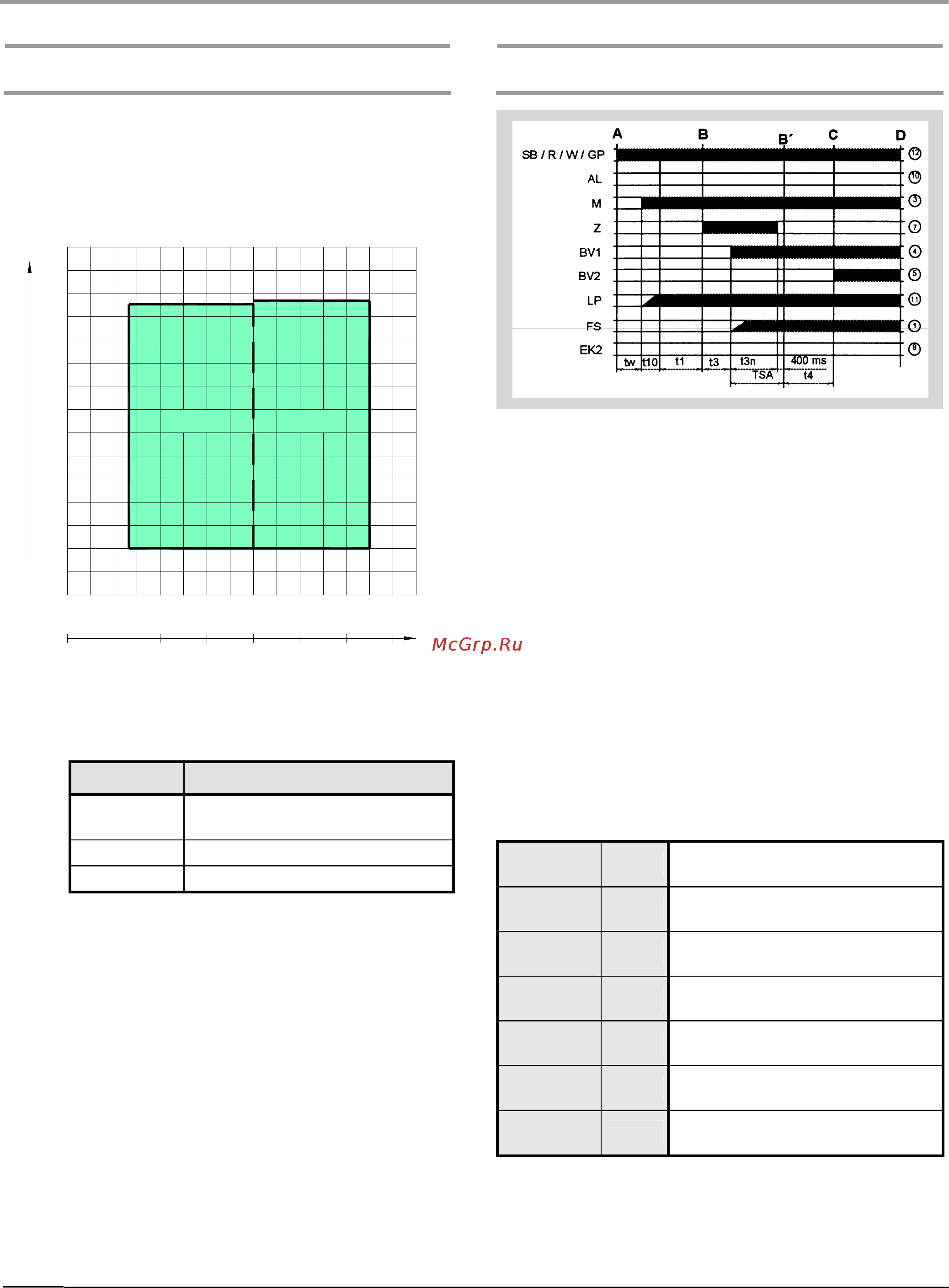

6. Техническая документация Logatop GE1H / 15 - 65 кВт
Buderus
20 Logatop GE 1 H - Оставляем за собой право на изменения.
6.5 Рабочее поле
Нижеприведённый график иллюстрирует объём
расходуемого газа в зависимости от мощности горелки в
м³/ч.
Данный график предусматривает сопротивление камеры
сгорания стандартного котла.
0.4
0
0.2
-0.1
1002030 605040
0.6
0.8
5.74.83.82.81.90.9
[m³ /h]
[KW]
1.0
GE 1.40 H GE 1.65 H
70
6.7
[mbar]
Sk99-0040/209
Stand : 23.04.2008
Puc. 21: Диаграмма газовой вентиляторной горелки
Logatop GE1H
Описание:
Сокращение Значение
мбар
Максимальное давление в
камере сгорания
кВт Мощность котла
м³/час Объём газа в час
6.6 Менеджер горения LMG 21.330
Условные обозначения:
A Команда на запуск (включение через «R»)
B-B’ Интервал образования пламени
C Достижение рабочего состояния
C-D Рабочее состояние (Производство тепла)
D Регулировочное отключение через «R»
y Горелка отключается незамедлительно
y Автомат без задержки готов к повторному запуску
AL Сигнал об ошибке (Авария)
BV... Топливный клапанl
EK2 Дист.кнопка разблокировки
FS Сигнализатор пламени
GP Реле давления газа
LP Реле давления воздуха
M Двигатель вентилятора
R Регулятор температуры - / давления
SB Предохранитель
W Реле температуры- / Реле давления
Z Запальный трансформатор
tw
(min
1
)
ca. 2,5
Время ожидания
t1
(сек.)
30
Время предв.продувки
TSA max.
(сек.)
3
Время безопасности
t3n
(сек.)
2
Время зажигания TSA
t3
(сек.)
2
Время предварительного
зажигания
t4
(сек.)
15
Интервал «TSA окончание-BV2»
или. «BV1-LR»
t10 min.
1
(сек.)
5
Время контроля герметичности
1
) max. 65 сек.
