Buderus GE 1.65HN-0023 [8/28] Ввод в эксплуатацию

3. Ввод в эксплуатацию Logatop GE1H / 15 - 65 кВт

Buderus

8 Logatop GE 1 H - Оставляем за собой право на изменения.

• Напор воздуха в горелке

Для правильной установки необходимо измерить напор

воздуха в горелке (см. Puc. 6). Измерител

ьный ниппель

(Ø 9 мм) находится справа от газовой трубки на крышке

корпуса. Для измерения ослабить гайку измерительного

ниппеля.

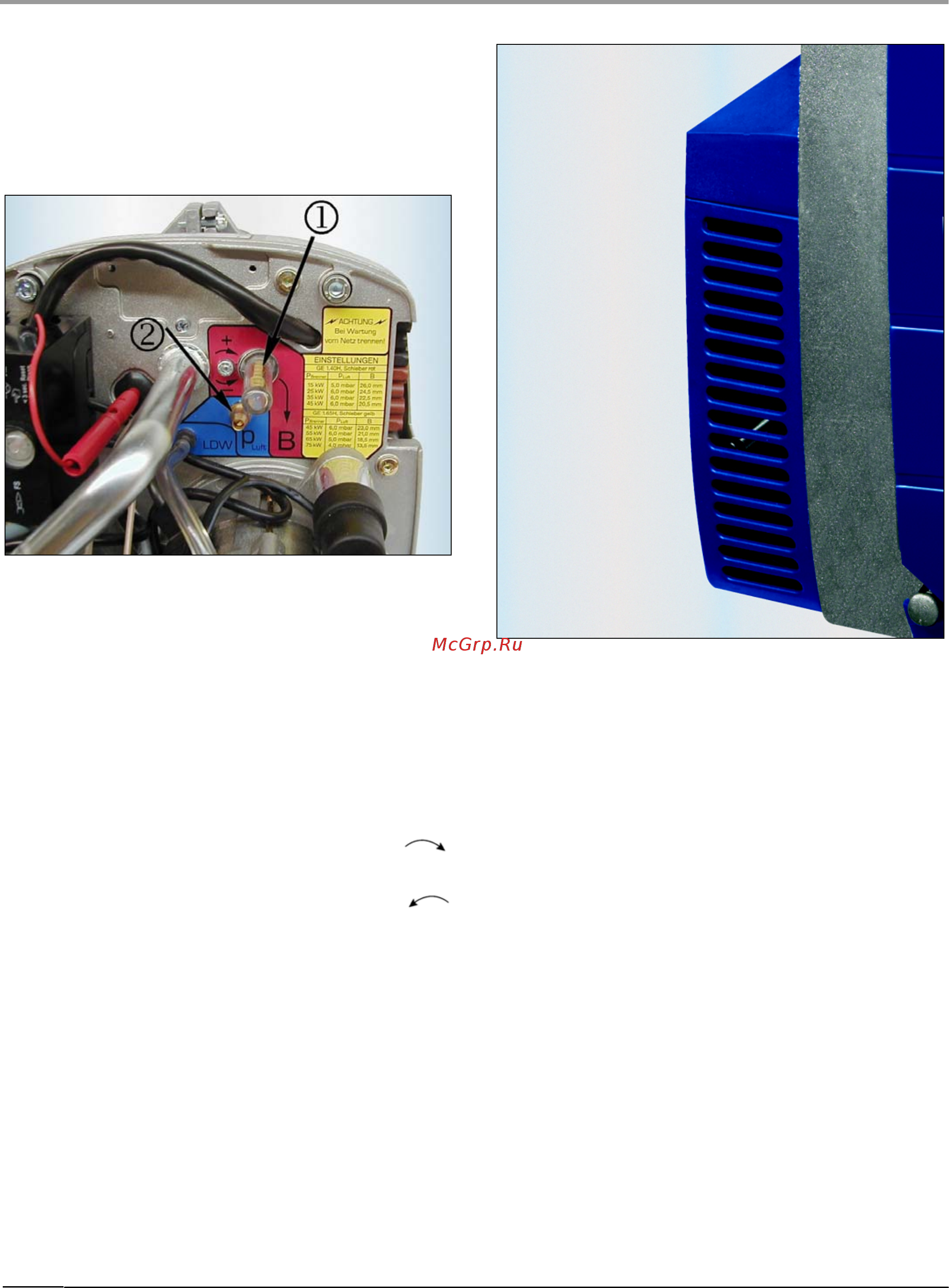

Puc. 6: Ниппель для измерения напора воздуха в

горелке

Описание: c Шкала настройки B

d Подключение напорометра

• Индикатор положения подпорной шайбы B

Индикатор положения подпорной шайбы должен быть

установлен в соответствии с мощностью горелки (см.

Глава 6.2 или. 6.3). В дальнейшем при помощи винта

регулировки подпорной шайбы напор воздуха в горелке

может быть отрегулирован в соотв. с условиями камеры

сгорания.

Для повышения напора:

Значение B- увеличить.

Для понижения давления:

Значение B- Уменьшить.

Установленное значение B - положения подпорной

шайбы показано на прозрачном колпачке (см. Puc. 6).

• Заслонка (Количество воздуха)

Заслонка служит для установки количества воздуха в

зависимости от показателей отходящих газов (CO

), для

оптимизации режима горения. см. Глава 3.3.

В качестве ориентира в настроечной таблице приведены

соответствующие значения напора воздуха (см. Глава 6.2

или. Глава 6.3).

Puc. 7: Шумопоглотитель воздухазаборника

Logatop GE1H с крышкой

Горелки Logatop GE1.40H и Logatop GE1.65H оснащаются

только воздушными заслонками красного цвета.
