2. Установка Logatop GE1H / 15 - 65 кВт
Buderus
6 Logatop GE 1 H - Оставляем за собой право на изменения.
2 Установка
2.1 Монтаж и инструменты настройки
Гаечный ключ SW 13
- > присоединение котлового фланца к котлу
- > закрепление горелки к котлу.
Гаечный ключ SW 30
- > присоединение гофрированной газовой трубы ¾“
накидной гайкой.
- > Арматура газовой трубы.
Шестигранный ключ SW 5
- > Фланец горелки
Шестигранный ключ SW 4
- > Снятие кожуха горелки
- > Настройка B
- > Быстрые соединения
- > Запальный электрод
- > Электрод ионизации
- > Запорная шайба
Шестигранный ключ SW 2,5
- > Настройка прохода газа
Шлицевая отвёртка 0,6x3,5
- > Открытие Измерительного ниппеля
- > Измерительный ниппель газа и воздуха
2.2 Установка горелки
При установке горелки необходимо учитывать следующие
размеры (см. Puc. 3 а так же Глава 6.9):
- Окружность центров отверстий ∅ 150
±1,5
мм.
- Входное отверстие котла ∅
min
110 мм.

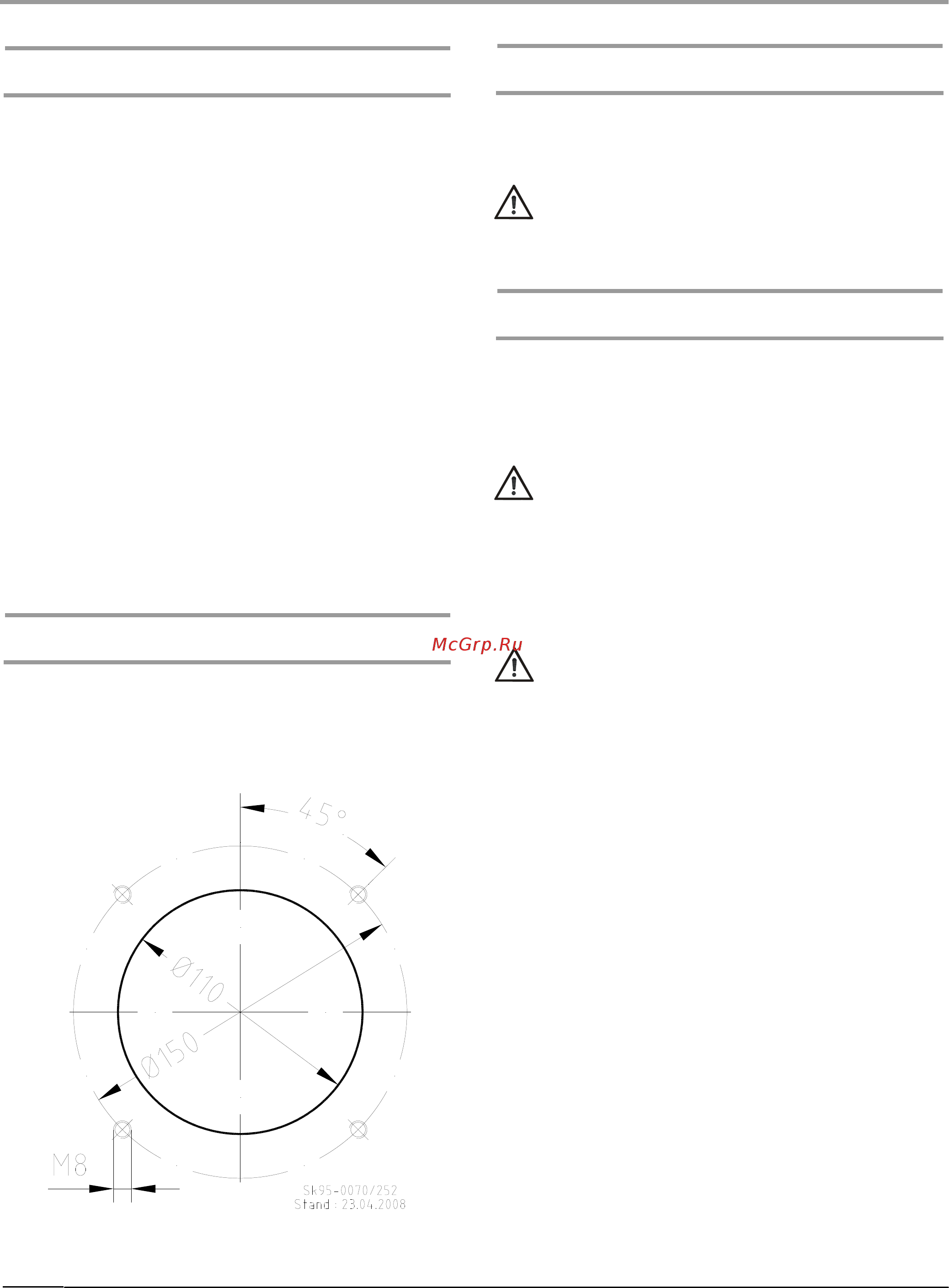

Puc. 3: Подключение к котлу DIN EN 226
2.3 Электроподключения
7-жильный штекер подключается непосредственно к
штекерной розетке на горелке. О расположении проводов
штекера см. схему подключений Глава 6.4.
Защита от нарушения полярности
При нарушении полярности фазы и нулевого
провода происходит аварийное отключение автомата
розжига «TSA».
2.4 Подключение газа
Подключение горелки к газопроводу производится с
помощью гибкого газового шланга с уплотнёнными
резьбовыми соединениями (¾“). При подключении
горелки необходимо соблюдать требования и
предписания соответствующих газовых служб.
Максимальное давление газа 70 мбар.
Номинальное давление газа 20 мбар.
Минимальное давление газа 12 мбар.*
* Нужно принять во внимание что - при давлении
сетевого природного газа 12 мбар происходит снижение
максимальной мощности горелки Logatop GE 1.40HN до
примерно 25 кВт, горелки Logatop GE 1.65HN до
примерно 45 кВт (в зависимости от типа котла).
Перед пуском необходимо убедиться, что
горелка установлена и подключена в
соответствии с местными предписаниями.
