Глава 1: Обзор
36

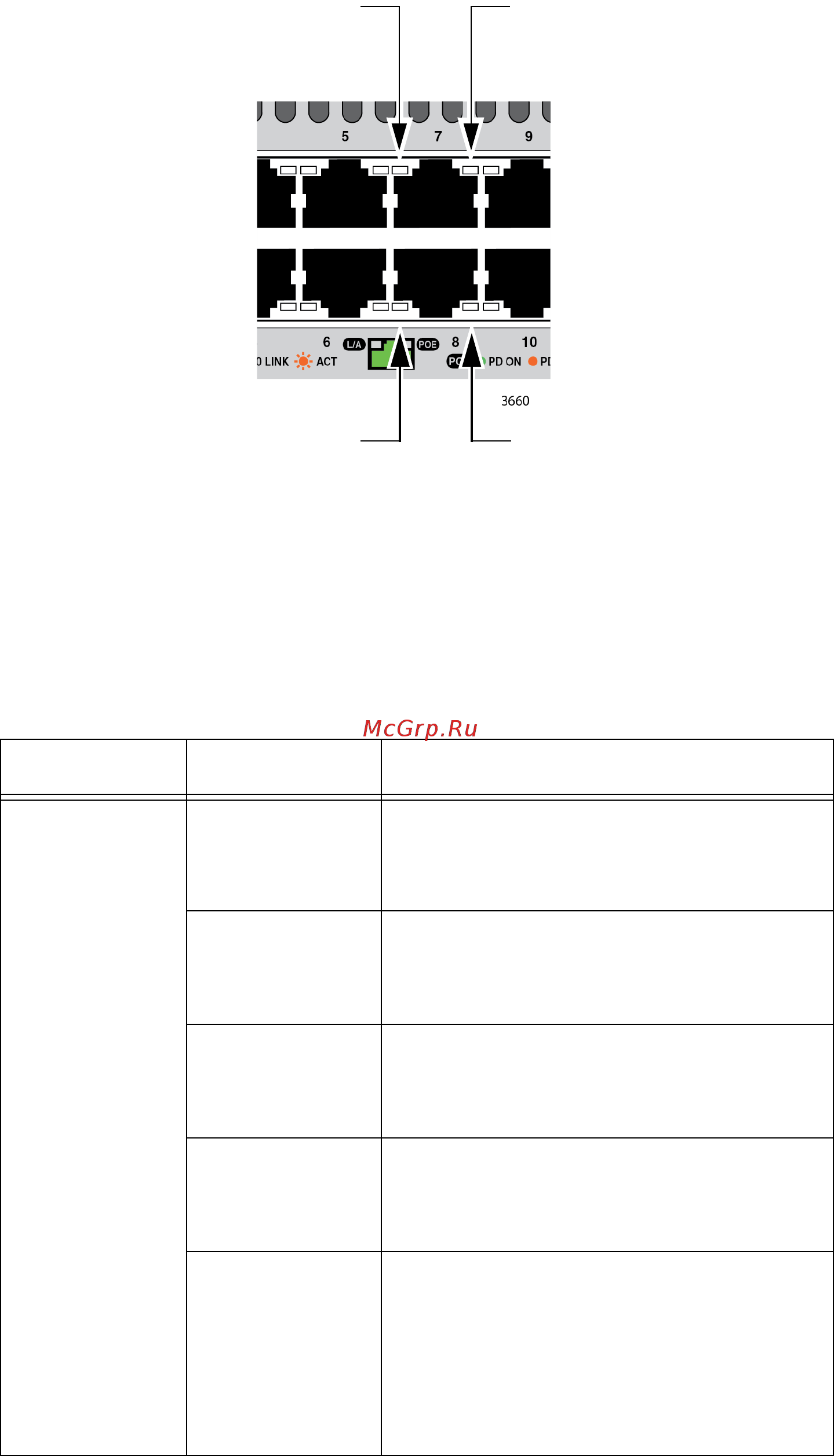

Рисунок 9. Индикаторы портов для витой пары с поддержкой PoE
коммутаторов AT-GS924MPX и AT-GS948MPX
Описание индикаторов приводится в разделе табл. 7.
Таблица 7. Индикаторы портов для витой пары с поддержкой PoE
коммутаторов AT-GS924MPX и AT-GS948MPX
Индикатор Состояние Описание
Соединение/
активность
Зеленый,
горит
непрерывно
Через порт установлено
соединение на скорости 1000 Мбит/
с с сетевым устройством.
Мигающий
зеленый
Происходит передача или прием
данных через порт на
скорости
1000 Мбит/с.
Желтый,
горит
непрерывно
Через порт установлено
соединение на скорости 10 или 100
Мбит/с с сетевым устройством.
Мигающий
желтый
Происходит передача или прием
данных через порт на скорости 10
или 100 Мбит/с.
Не горит Соединение с другим сетевым
устройством через порт не
установлено, или индикаторы
выключены. Включение
индикаторов осуществляется
нажатием на кнопку
ecoFriendly.
Индикатор соединения/
Индикатор соединения/
Индикатор PoE
Индикатор PoE
активности
активности
