Глава 1: Обзор
38
x

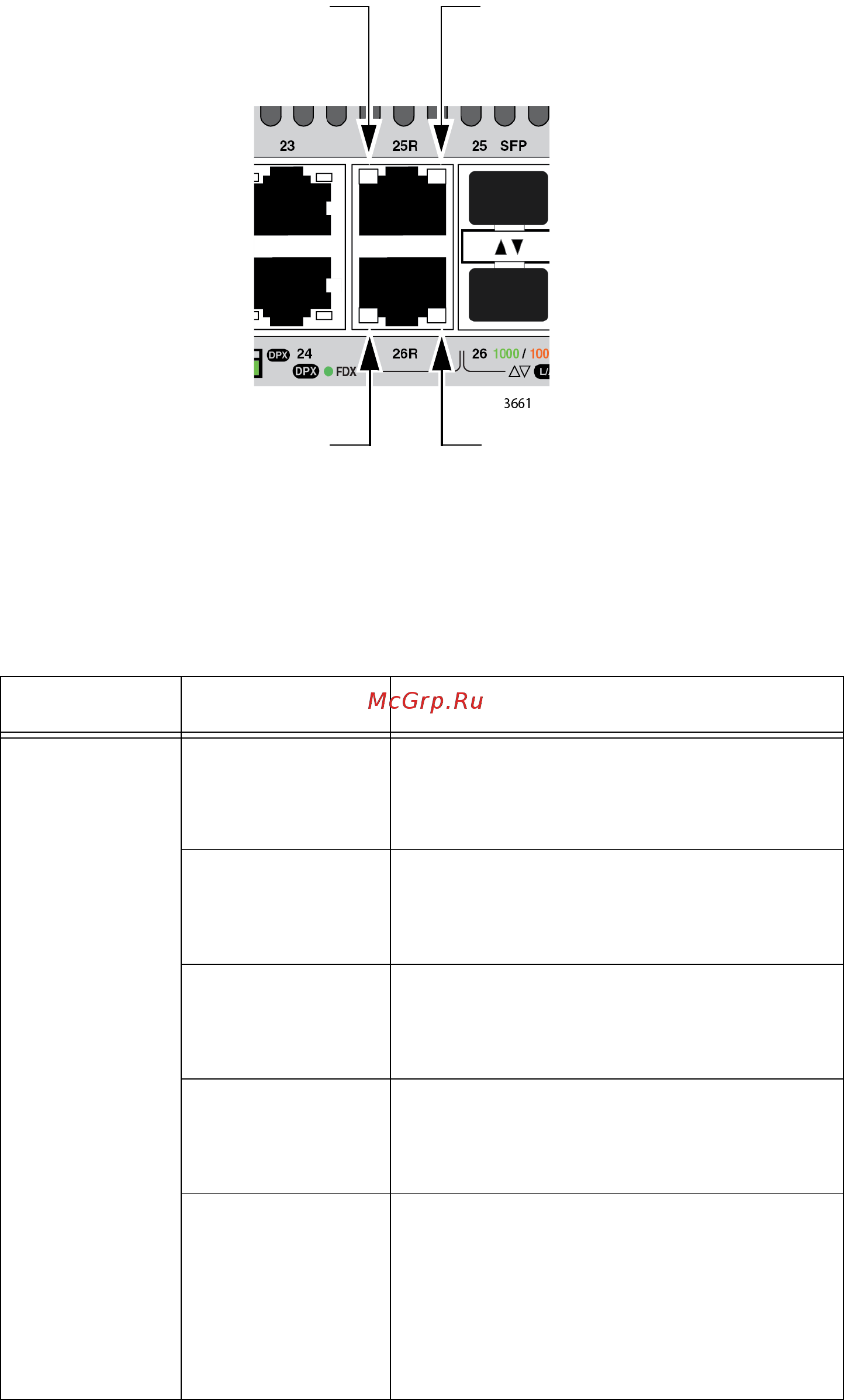

Рисунок 10. Индикаторы совмещенных портов для витой пары
Описание индикаторов приводится в разделе табл. 8.
Таблица 8. Индикаторы совмещенных портов для витой пары
Индикатор Состояние Описание
Соединение/
активность
Зеленый, горит
непрерывно
Через порт установлено
соединение на скорости 1000 Мбит/
с с сетевым устройством.
Мигающий
зеленый
Происходит передача или прием
данных через порт на скорости
1000 Мбит/с.
Желтый, горит
непрерывно
Через
порт установлено
соединение на скорости 10 или 100
Мбит/с с сетевым устройством.
Мигающий
желтый
Происходит передача или прием
данных через порт на скорости 10
или 100 Мбит/с.
Не горит Соединение с другим сетевым
устройством через порт не
установлено, или индикаторы
выключены. Включение
индикаторов осуществляется
нажатием на кнопку ecoFriendly.
Индикатор соединения/
Индикатор соединения/
Индикатор режима дуплекса
Индикатор режима дуплекса
активности
активности
