Руководство по установке для серии AT-GS900MX (VCStack)
67
компоненты, перечисленные на рис.22 на стр. 67.

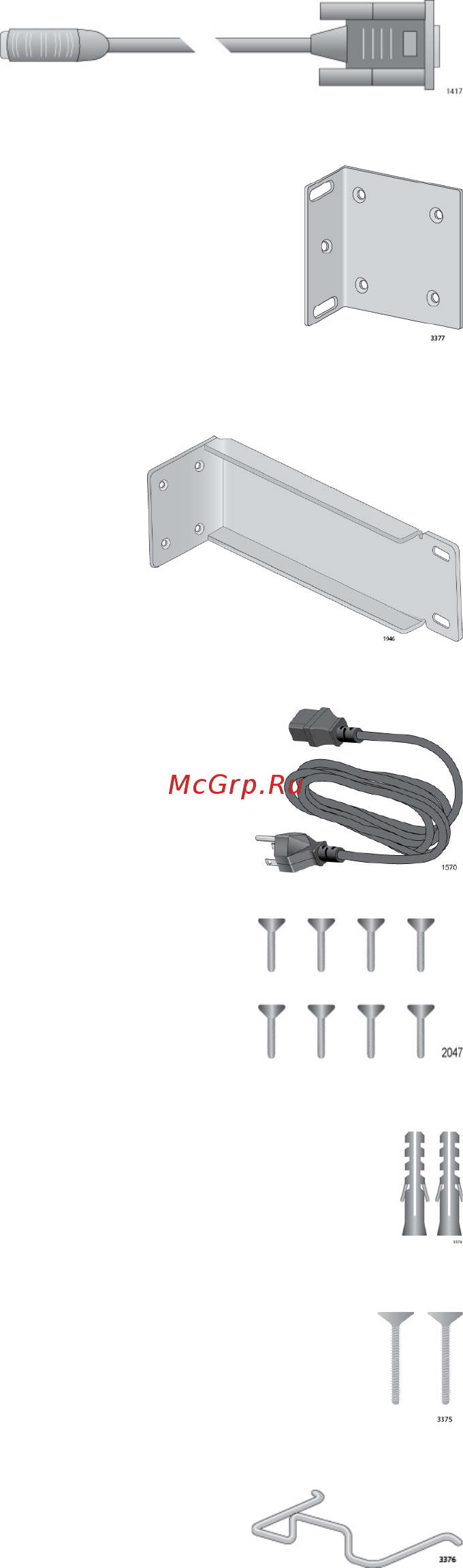

Рисунок 22. Компоненты коммутатора AT-GS924MX
Один кронштейн для крепления на стену или
монтирования в стойку
Один кабель для локального управления
длиной 2 м (6,6 футов) с разъемами RJ-45
(8P8C) и DB-9 (D-sub, 9 выводов).
Восемь винтов для кронштейнов
Один шнур питания переменного тока для
региона поставки
Два дюбеля для бетонных стен:
Длина: 29,6 мм (1 1/8 дюйма)
Диаметр: 6,0 мм (0,25 дюйма)
Два винта для деревянных или бетонных стен:
Длина: 31 мм (1 1/4 дюйма)
Ширина: 4,3 мм (1/8 дюйма)
Удерживающий зажим для шнура питания
Один длинный кронштейн для крепления
на стену или монтирования в стойку
