Глава 6: Подключение портов стекирования
86

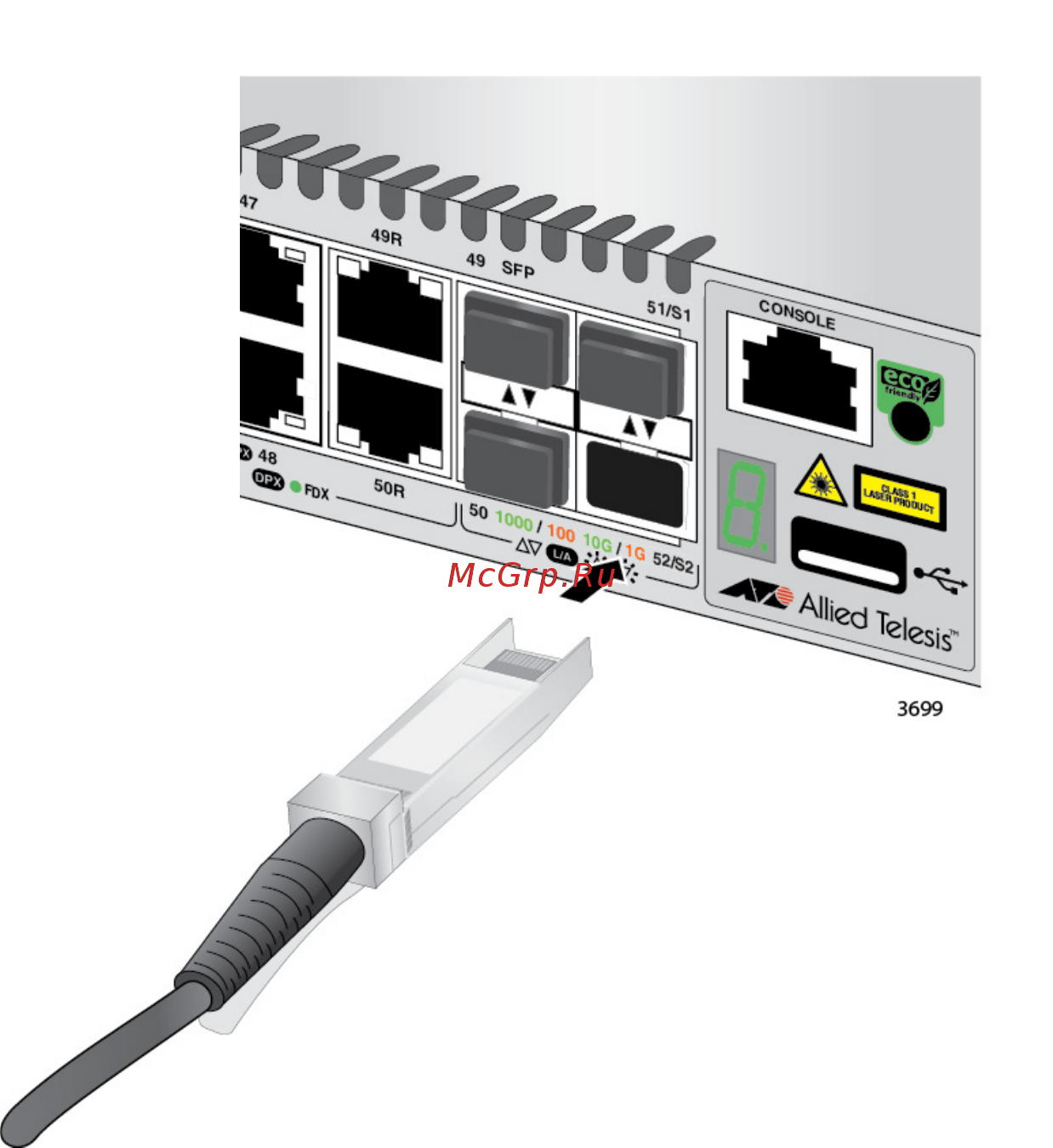

Рисунок 41. Установка трансивера в слот S2
8. Повторите эту процедуру для подключения остальных
коммутаторов в стек при помощи трансиверов .
9. Чтобы создать резервный маршрут в кольцевой конфигурации,
показанной на рис.18 на стр. 52 и рис. 19 на стр.53, подключите
кабель стекирования к оставшимся свободным слотам в верхнем
и нижнем коммутаторе.
10. После соединения кабелями стекирования
всех коммутаторов
переходите к гл.7, ”Включение питания стека” на стр. 87.
