Руководство по установке для серии AT-GS900MX (VCStack)

5. Выньте пылезащитную заглушку из слота S2 следующего

коммутатора в стеке, как это показано на рис. 40.

Примечание

Соединения должны осуществляться в перекрестном порядке.

При соединении друг с другом двух слотов S1 или двух слотов

S2 стек работать не будет.

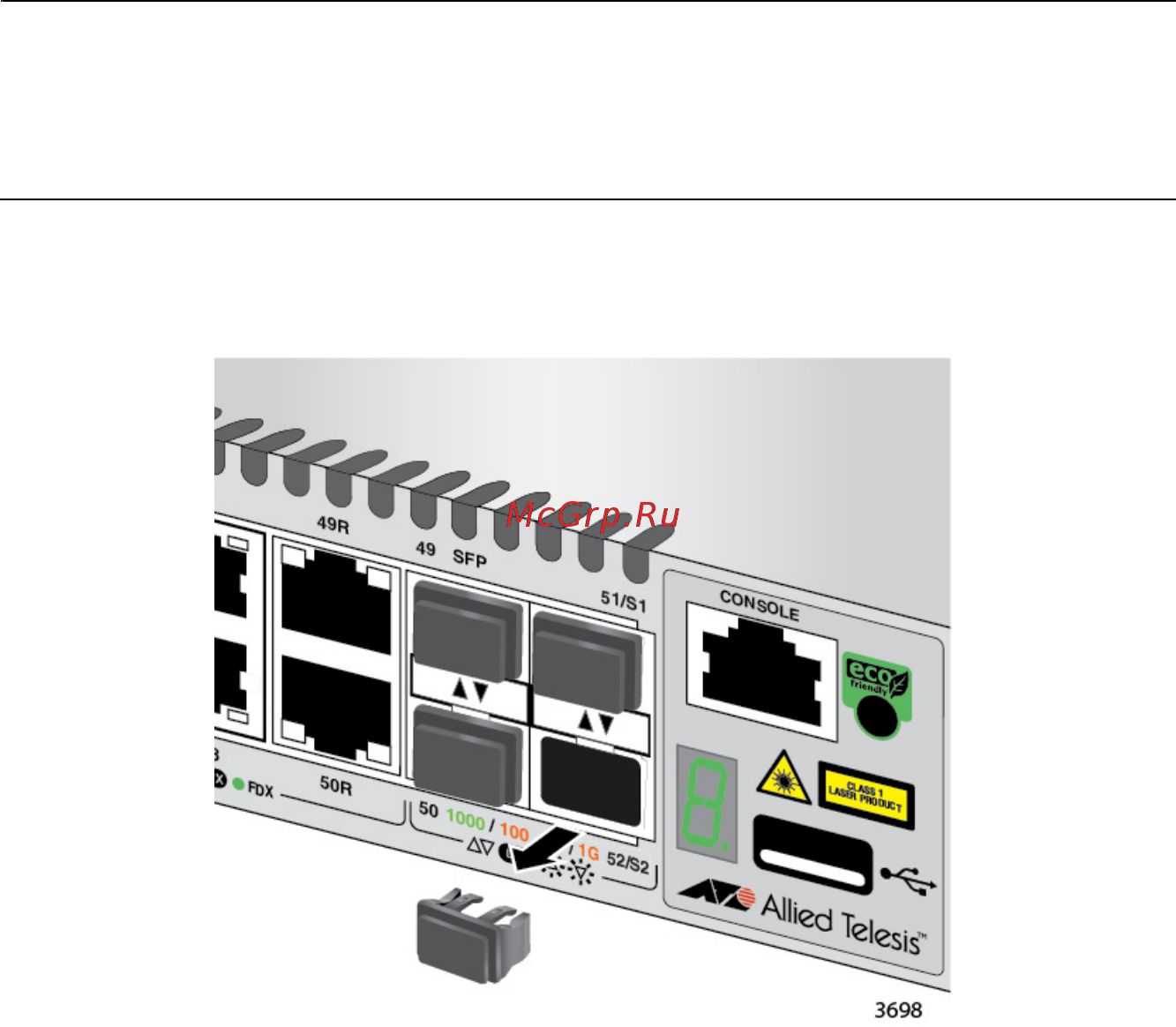

Рисунок 40. Удаление пылезащитной заглушки из слота S2

6. Снимите пылезащитную крышку с другого конца трансивера.

7. Возьмите трансивер таким образом, чтобы лапка извлечения

была снизу, и задвиньте его в слот, пока он не зафиксируется на

месте со щелчком, как это показано на рис.41 на стр. 86.
